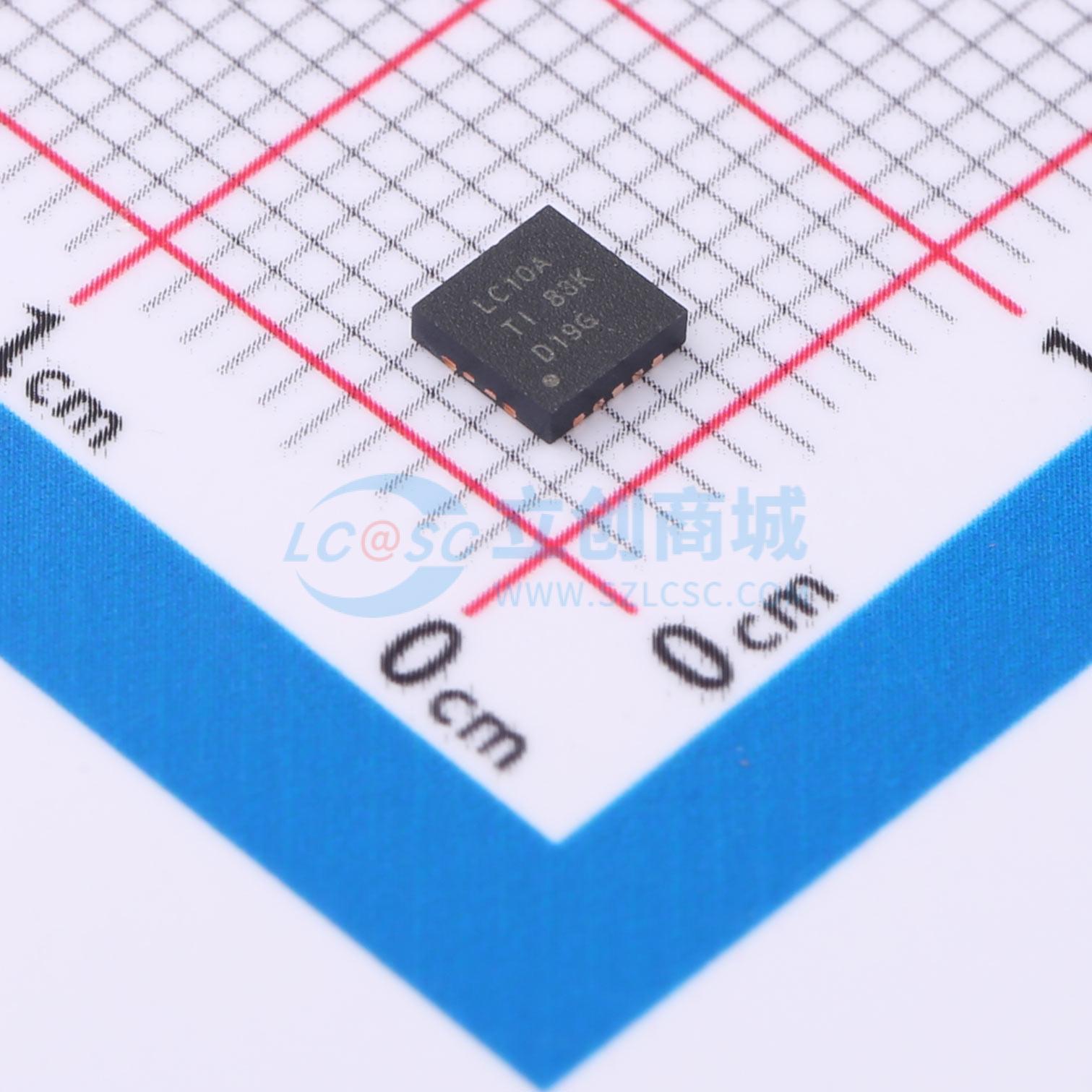

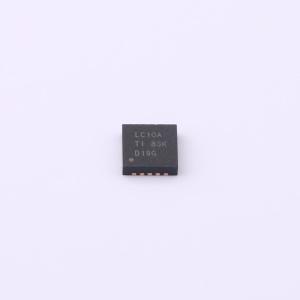

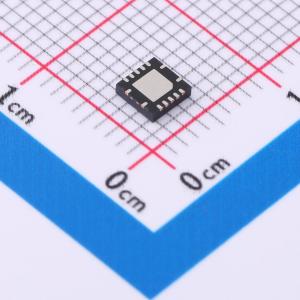

SN74LVC10ARGYR
三个三输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC10A 3 通道、3 输入、1.65V 至 3.6V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC10ARGYR
- 商品编号
- C2861993
- 商品封装
- VQFN-14-EP(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.452克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 3 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 1.29V；1.9V；2.4V；2.2V | |
| 输出低电平(VOL) | 550mV；100mV；240mV；400mV；300mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 4.7ns@3.3V | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - |
商品概述
这是型号为SN74LVC10A的三通道三输入正与非门，工作电源电压范围为1.65V~3.6V，采用正逻辑，可实现布尔功能Y = 非(A·B·C)，也可表示为Y = 非A + 非B + 非C，输入可由3.3V或5V器件驱动。
商品特性
- 工作电压范围为1.65V~3.6V
- 支持两种额定工作温度范围，分别为-40℃~85℃和-40℃~125℃
- 输入可承受最高5.5V电压
- 3.3V电源条件下最大传输延迟tpd为4.9ns
- VCC=3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
- VCC=3.3V、TA=25℃条件下，典型输出VOH下冲VOHV大于2V
- 闩锁性能超过250mA每引脚，符合JESD 17标准
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V
- 使用时所有未使用的输入必须连接至VCC或GND，以保证器件正常工作
应用领域
- 可在混合3.3V/5V系统环境中用作电平转换器
- 用于数字逻辑电路领域
