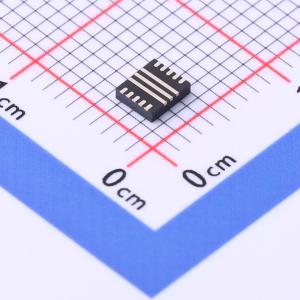

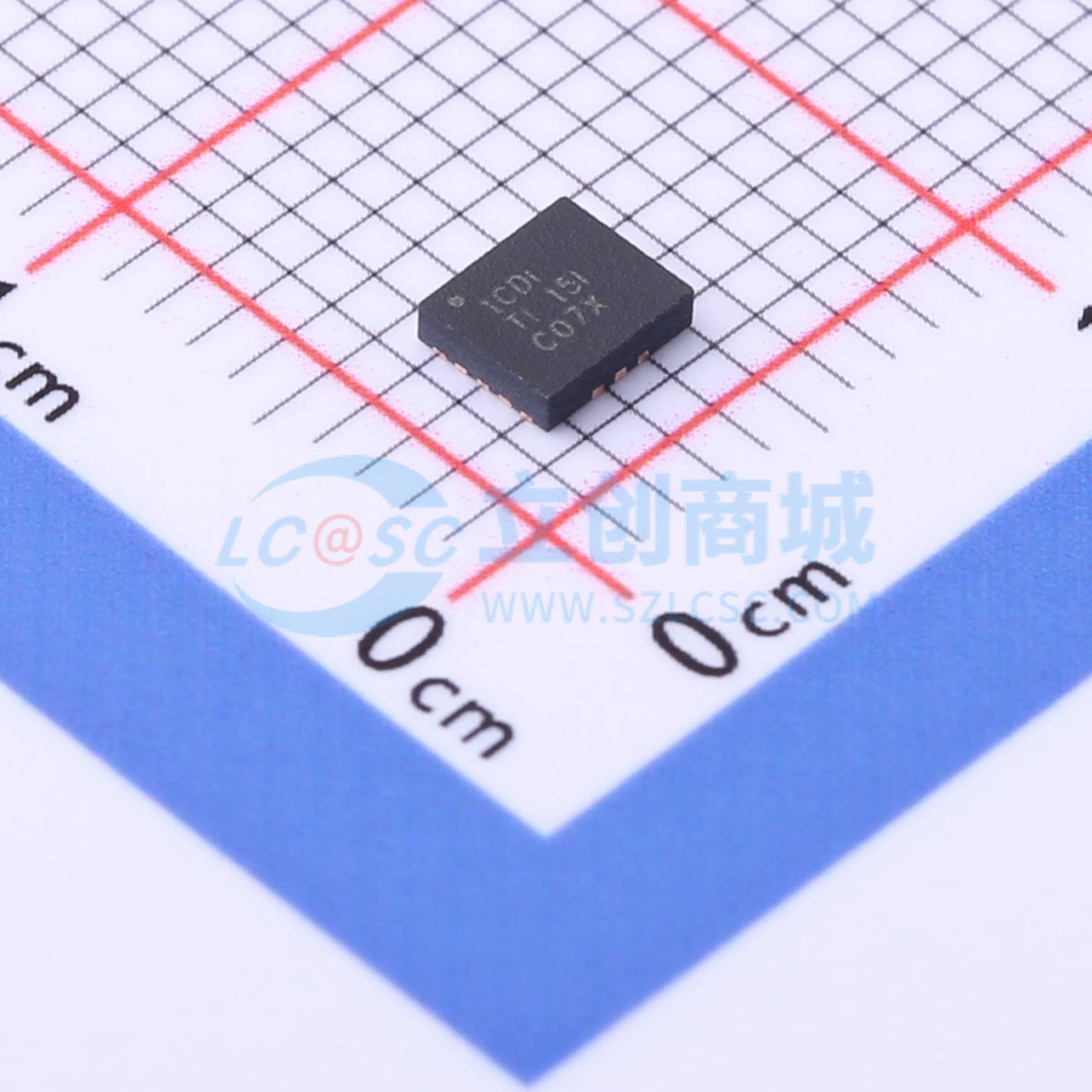

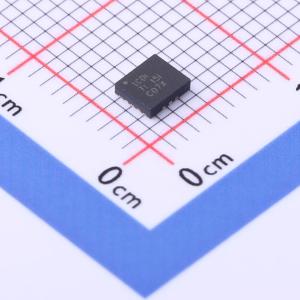

温馨提醒：图片仅供参考，商品以实物为准

TPS611781RNWR

具备负载断开控制功能的全集成同步升压器件

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61178 具有负载断开控制功能的 20V、10A 全集成同步升压
品牌名称: TI(德州仪器)
商品型号: TPS611781RNWR
商品编号: C2862009
商品封装: VQFN-13-HR(3x3.5)
包装方式: 编带
商品毛重: 0.306克(g)

商品参数

商品概述

TPS61178x 系列是内置了栅极驱动器（以实现负载断开功能）的20V 同步升压转换器。TPS61178x 集成了两个低导通电阻的功率FET：一个16mΩ开关FET 和一个16mΩ整流器FET。 TPS61178x 使用具有集成斜坡补偿功能的固定频率峰值电流模式控制。在轻负载时，TPS61178 进入自动PFM 模式，而TPS611781 处于强制PWM 模式。 TPS61178x 可以在关断时将输出与输入侧隔离。输出短接后，它将进入间断模式以减小热应力，并可在短接结束后自动恢复。此外，TPS61178x 还具有OVP 和过热保护以避免故障运行。TPS61178x 采用3.0mm x 3.5mm 13 引脚VQFN 封装，具有增强的热耗散性能。

商品特性

输入电压范围：2.7V 至20V
输出电压范围：4.5V 至20V
可编程开关峰值电流：高达10A
集成了两个16mΩ FET
效率高达96%：VIN = 7.2V，VOUT = 16V，IOUT = 2A
可调节开关频率：高达2.2MHz
外部时钟同步：200kHz 至2.2MHz
可提供负载断开功能的栅极驱动器
自动切断短路保护功能
过压保护
自动PFM 操作 - TPS61178
强制PWM 模式 - TPS611781
3mm×3.5mm 13 引脚VQFN Hotrod 封装
使用TPS61178 并借助WEBENCH 电源设计器创建定制设计方案

应用领域

便携式扬声器
LCD 显示屏的电源驱动器
功率放大器的电源
电机驱动器的电源
USB Type - C 电力输送

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交57单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~20V
	输出电压	4.5V~20V
	输出电流	10A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
