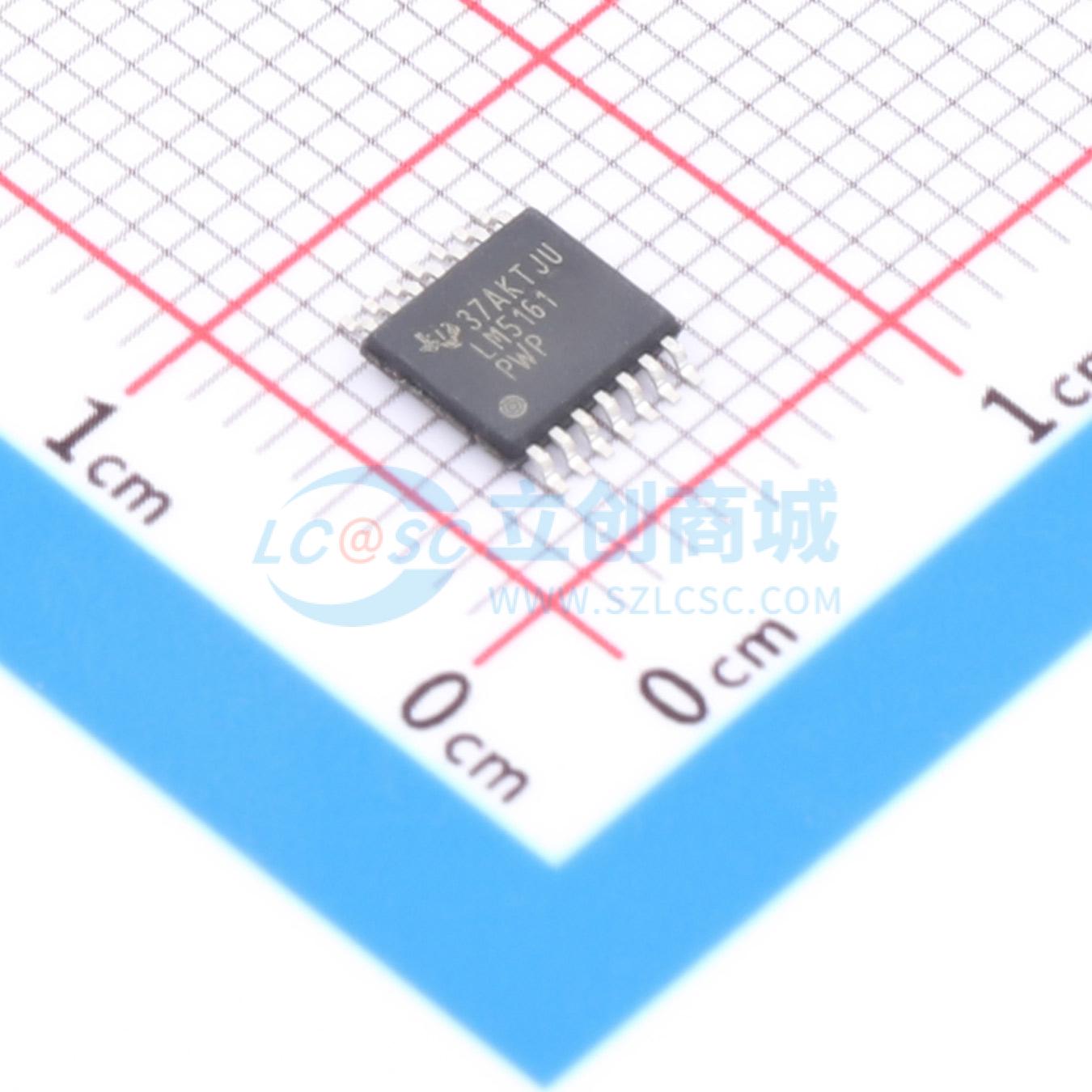

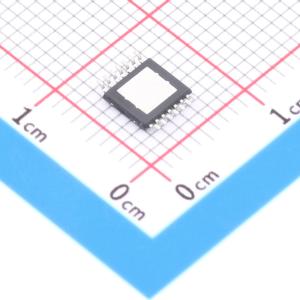

温馨提醒：图片仅供参考，商品以实物为准

LM5161PWPT

100V宽输入、1A同步降压/Fly-BuckTM转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5161是一款集成高侧和低侧开关的100V、1A同步降压转换器。支持4.5V至100V宽输入电压范围,采用恒定导通时间控制方案,无需环路补偿,支持快速瞬态响应。内置高精度反馈放大器,确保±1%的输出电压调节率。提供多种保护功能,如峰谷电流限制、欠压锁定等。
品牌名称: TI(德州仪器)
商品型号: LM5161PWPT
商品编号: C2862221
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.144克(g)

商品参数

商品概述

LM5161 是一款集成高侧和低侧金属氧化物半导体场效应晶体管(MOSFET) 的100V、1A 同步降压转换器。恒定导通时间控制方案无需环路补偿，支持快速瞬态响应下的高降压比。内部反馈放大器在完整工作温度范围保持 ±1% 的输出电压调节率。导通时间与输入电压成反比，产生近似恒定的开关频率。峰谷电流限制电路可防止发生过载。欠压锁定(EN/UVLO) 电路独立提供可调节输入欠电压阈值和迟滞。LM5161 通过其FPWM输入引脚可选择在所有负载水平下以强制连续导通模式(CCM) 运行，或在轻载或空载条件下以断续导通模式(DCM) 运行。在强制CCM 下运行时，LM5161 支持多输出和隔离式Fly-Buck 应用中，低功耗是一个关键问题。当通过编程实现DCM 操作时，LM5161 提供严格稳压的降压输出，无需使用任何外部纹波反馈注入电路。

商品特性

4.5V 至100V 宽输入电压范围
集成高侧和低侧开关，无需肖特基二极管
1A 最大负载电流
恒定导通时间控制，无外部环路补偿
快速瞬态响应
轻载条件下可选择DCM 降压操作
CCM 选项支持多输出Fly-Buck
无需外部纹波电路（:FPWM=0 时）
近似恒定的开关频率，频率最高可调节至1MHz
可编程软启动时间
预偏置启动
峰值电流限制保护
可调输入欠压闭锁(UVLO) 和滞后
±1% 反馈电压基准
热关断保护
使用LM5161 并借助WEBENCH 电源设计器创建定制设计方案

应用领域

工业可编程逻辑控制器
IGBT 栅极驱动偏置电源
电信直流/直流的初级侧和次级侧偏置
电子电表
电力线通信
低功耗 (<12W) 隔离式DC-DC (Fly-Buck)

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~100V
	输出电压	-
	输出电流	1A
	开关频率	300kHz~1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式；反激式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
