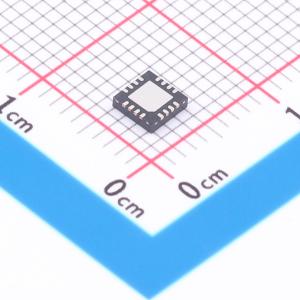

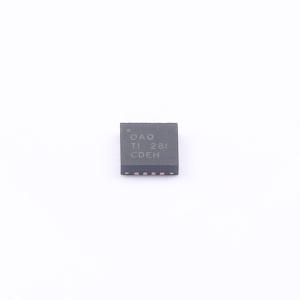

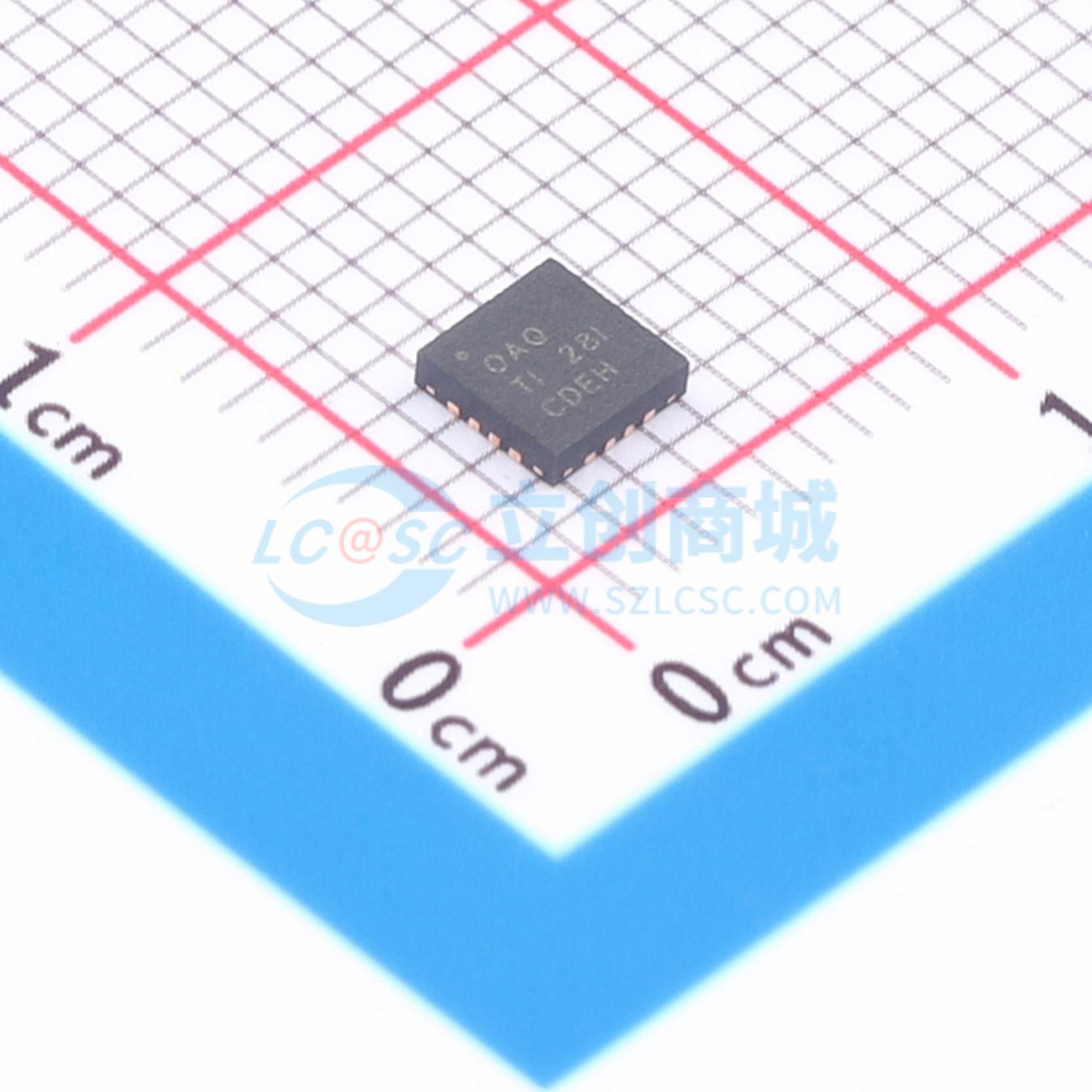

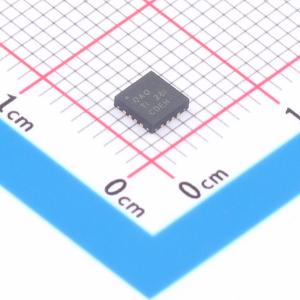

BQ24600RVAT

bq24600 独立同步开关模式锂离子或锂聚合物电池充电器，低Iq

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24600 独立 1 至 6 节降压电池充电控制器
品牌名称: TI(德州仪器)
商品型号: BQ24600RVAT
商品编号: C2862398
商品封装: VQFN-16-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

bq24600是一款高度集成的锂离子或锂聚合物开关模式电池充电控制器。它提供了一个具有高精度充电电流和电压调节、充电预处理、终止以及充电状态监测功能的恒定频率同步PWM控制器。 bq24600分三个阶段对电池进行充电：预处理、恒流和恒压。当电流达到最低水平时，充电终止。内部充电定时器提供安全备份。如果电池电压降至内部阈值以下，bq24600会自动重启充电周期；当输入电压低于电池电压时，它会进入低静态电流睡眠模式。

商品特性

1.2 MHz NMOS-NMOS同步降压转换器独立充电器
支持锂离子或锂聚合物电池
5 V - 28 V VCC输入电压范围，支持1S - 6S电池组
高达10 A的充电电流和适配器电流
高精度电压和电流调节
±0.5%充电电压精度
±3%充电电流精度
集成特性
内部环路补偿
内部软启动
安全特性
输入过压保护
电池热敏电阻感应
热/冷充电暂停
电池检测
内置安全定时器
充电过流保护
电池短路保护
电池过压保护
热关断
状态输出
适配器存在指示
充电器工作状态指示
充电使能引脚
用于同步功率转换器的6 V栅极驱动
30 ns驱动器死区时间和99.5%最大有效占空比
16引脚3.5 mm×3.5 mm QFN封装
能源之星低静态电流I₀ - 15 μA/2
关断状态电池放电电流 < 1.5 mA
关断状态输入静态电流

应用领域

便携式设备
手持终端
工业和医疗设备
电动工具
家用电器
移动互联网设备和超移动PC

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~28V
	输出电流	10A
	开关频率	1.02MHz~1.38MHz
	工作温度	0℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	外置
	输出类型	可调
