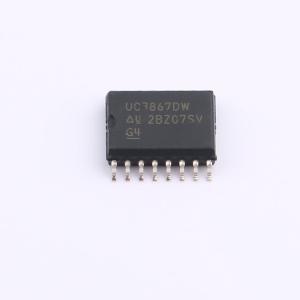

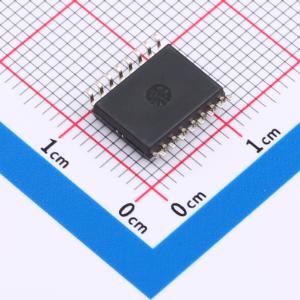

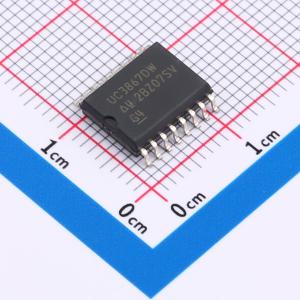

UC3867DWTR

控制零电流开关（ZCS）或零电压开关（ZVS）准谐振转换器 UC1861 - 1868系列集成电路针对零电流开关和零电压开关准谐振转换器的控制进行了优化。该器件系列各成员之间的差异源于欠压锁定（UVLO）阈值和输出选项的不同组合。此外，单稳态脉冲导向逻辑可配置为对ZCS系统的导通时间（UC1865 - 1868）或ZVS应用的关断时间（UC1861 - 1864）进行编程。 实现的主要控制模块包括一个误差放大器，用于补偿整个系统环路并驱动一个压控振荡器（VCO），其特点是具有可编程的最小和最大频率。由VCO触发，单稳态电路产生具有可编程最大宽度的脉冲，该宽度可由零检测比较器进行调制。该电路有助于在各种线路、负载和温度变化的情况下实现“真正的”零电流或零电压开关，并且还能够适应谐振元件的初始公差。 集成了欠压锁定功能，以便在上电时实现安全启动。欠压锁定期间的电源电流通常小于150μA，并且输出被主动拉至低电平状态。 UC1861/62/65/66的UVLO阈值为16.5V（开启）和10.5V（关闭），而UC1863/64/67/68的阈值为8V（开启）和7V（关闭）。当Vcc超过UVLO阈值后，一个5V发生器被启用，它为内部电路提供偏置，并可为外部使用提供高达10mA的电流。 故障比较器用于检测故障状态并设置锁存器，同时将输出驱动器拉至低电平。SoftRef引脚具有三种功能：提供软启动、重启延迟和内部系统参考。 每个器件都具有双1A峰值图腾柱输出驱动器，可直接与功率MOSFET接口。UC1861/63/65/67器件的输出被编程为交替工作。UC1862/64/66/68的输出则同步工作，可提供2A的峰值电流。

• 过零终止单稳态定时器
• 精度为1%、软启动的5V参考电压
• 故障后可编程重启延迟
• 压控振荡器（VCO），可编程最小和最大频率范围为10kHz至1MHz
• 低启动电流（典型值为150μA）
• 双1A峰值FET驱动器
• 适用于离线或DC/DC应用的UVLO选项
