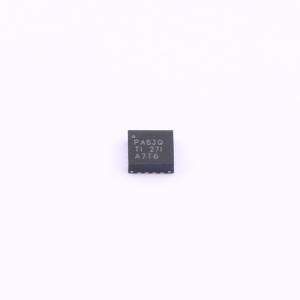

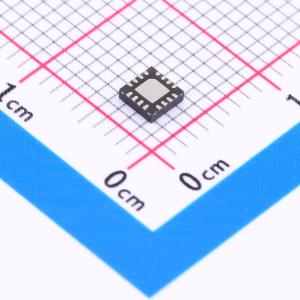

温馨提醒：图片仅供参考，商品以实物为准

TPS62133AQRGTRQ1

采用 DCS-ControlTM 技术的 TPS6213xA-Q1 3V 至 17V 3A 降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62133A-Q1 采用 3x3 QFN 封装的 3V 至 17V、3A 汽车类降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62133AQRGTRQ1
商品编号: C2862577
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

TPS6213XA-Q1 器件是一款易于使用的同步降压直流/直流转换器，针对应用进行了优化。通常为2.5MHz的高开关频率允许使用小型电感器，并且通过使用DCS-Control™拓扑技术提供快速瞬态响应以及高输出电压精度。借助3V至17V的宽运行输入电压范围，该器件非常适合由中间总线电源轨供电的系统。该器件在输出电压介于0.9V至6V之间时支持高达3A的持续输出电流（使用100%占空比模式时）。输出电压启动斜率由软启动引脚控制，从而实现作为独立电源或者在跟踪配置下的运行。通过配置使能和开漏电源正常引脚也有可能实现电源排序。在节能模式下，该器件可根据VIN生成约17μA的静态电流。如果负载较小，则自动且无缝进入省电模式，并在整个负载范围内保持高效率。在关断模式下，该器件处于关断状态，期间的电流消耗低于2μA。该器件采用3×3mm (RGT) 16引脚VQFN封装。

商品特性

DCS-Control™拓扑Qualified for Automotive标准具有符合AEC-Q100标准的下列结果：器件温度等级： -40°C至125°C的运行结温范围，Device HBM ESD Classification Level 2，Device CDM ESD Classification Level C4B
输入电压范围：3V至17V
从0.9V至6V的可调节输出电压范围
引脚可选输出电压（标称值，+5%）
可编程软启动和跟踪
无缝省电模式转换
17μA的静态电流（典型值）
可选运行频率
电源正常输出
100%占空比模式
短路保护
过热保护
与TPS62150A-Q1引脚对引脚兼容
采用3mm×3mm VQFN-16封装
借助WEBENCH电源设计器并使用TPS62130A-Q1创建定制设计方案

应用领域

汽车负载点(POL)电源
信息娱乐系统、CAN、USB电源
嵌入式系统
低压降稳压器(LDO)替代产品

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	5V
	输出电流	3A
	开关频率	2.5MHz；1.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	固定
