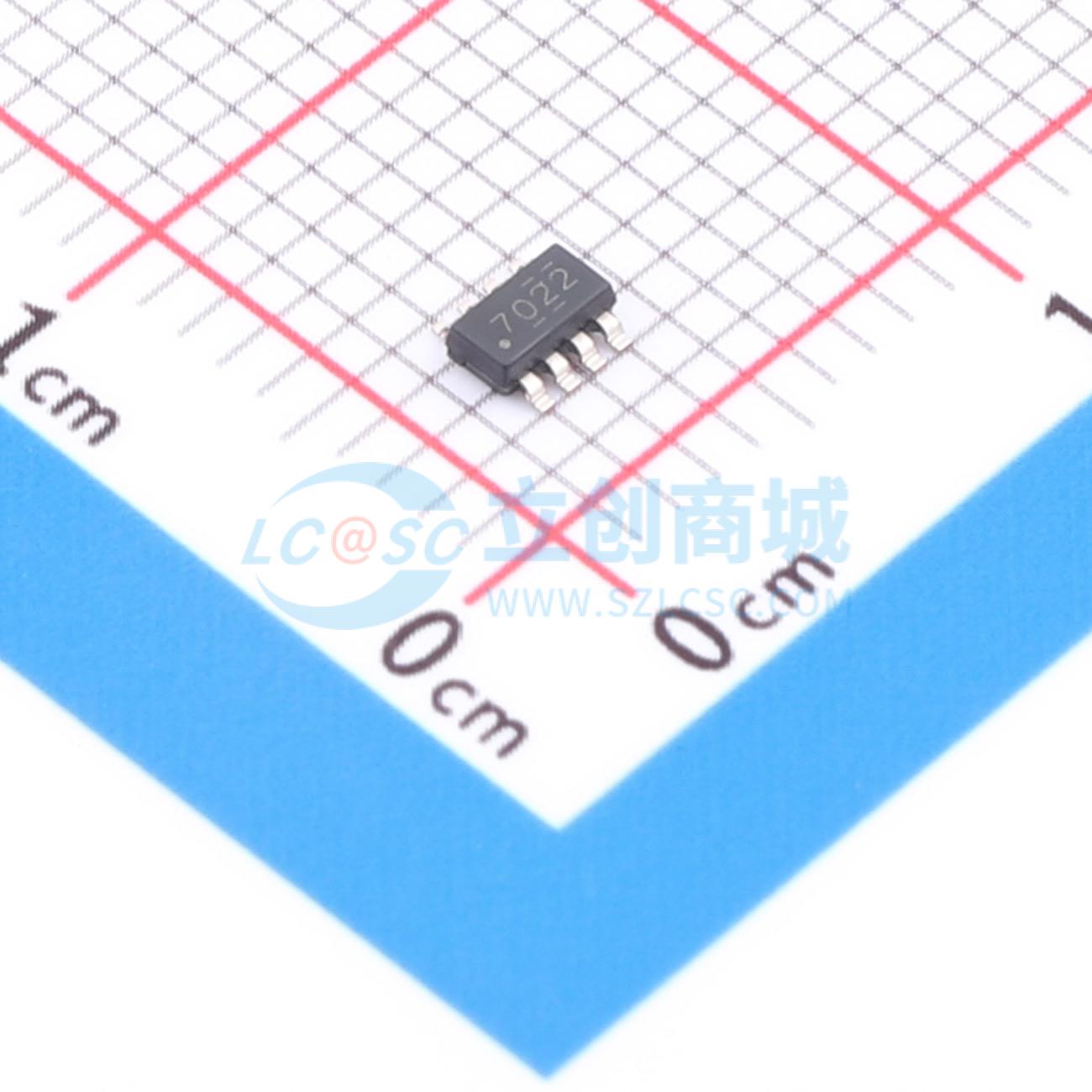

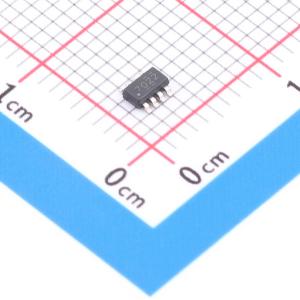

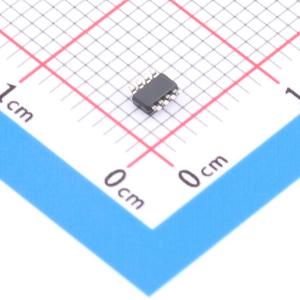

温馨提醒：图片仅供参考，商品以实物为准

TLV7022DDFR

小尺寸、低功耗、低电压比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV7022 微功耗小型比较器（双通道、漏极开路输出）
品牌名称: TI(德州仪器)
商品型号: TLV7022DDFR
商品编号: C2862588
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.085398克(g)

商品参数

商品概述

TLV7011/7021（单通道）和 TLV7012/7022（双通道）是微功耗比较器，采用低工作电压，具有轨至轨输入功能。这些比较器采用 0.8mm×0.8mm 超小型无引线封装和标准引线式封装，适用于空间紧凑型设计，例如智能手机和其他便携式或电池供电应用。 TLV701x 和 TLV702x 提供出色的速度功率综合性能，其传播延迟为 260ns，静态电源电流为 5μA 。得益于这种微功率下快速响应时间的综合性能，功率敏感型系统能够监测故障状况并快速做出响应。这些比较器的工作电压范围为 1.6V 至 6.5V ，因此可与 3V 和 5V 系统兼容。此外，这些比较器在发生过驱动输入和内部迟滞时，不会产生输出相位反转。这些特性使该系列的比较器非常适合在恶劣嘈杂环境中进行精密电压监测，其中缓慢输入信号必须转换为无噪声数字输出。 TLV701x 具有推挽式输出级，能够灌/拉毫安级电流，同时可对 LED 进行控制或驱动容性负载。TLV702x 具有可上拉到 VCC 之上的漏极开路输出级，因此适用于电平转换器和双极至单端转换器。

商品特性

超小型封装：X2SON (0.8×0.8mm²)
标准封装：SOT23、SC70、VSSOP
1.6V 至 6.5V 的宽电源电压范围
5μA 静态电源电流
260ns 低传播延迟
轨至轨共模输入电压
内部迟滞
推挽和开漏输出选项
过驱动输入无相位反转
-40°C 至 +125°C 的工作环境温度范围

应用领域

手机和平板电脑
便携式电池供电器件
红外接收器
电平转换器
阈值检测器与鉴别器
窗口比较器
过零检测器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	8mV
	输入偏置电流(Ib)	2pA
	传播延迟(tpd)	260ns
	滞后电压(Vhys)	1.2mV
	共模抑制比(CMRR)	73dB
	输出类型	开漏

	属性	参数值
	输出模式	-
	轨到轨	轨到轨输入
	静态电流(Iq)	5uA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	7V
	单电源	1.6V~5.5V
	输入失调电流(Ios)	1pA
	响应时间(tr)	5ns
