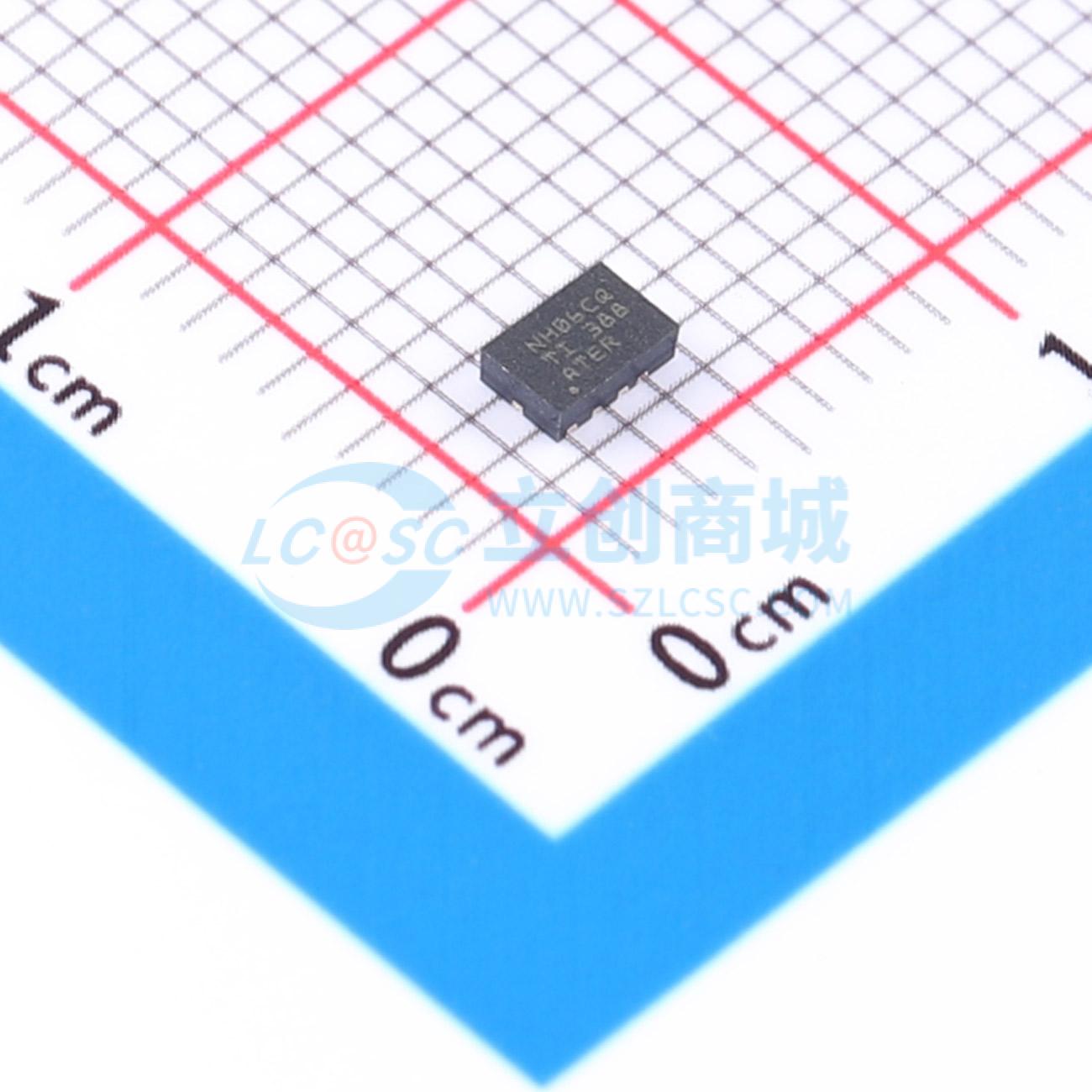

温馨提醒：图片仅供参考，商品以实物为准

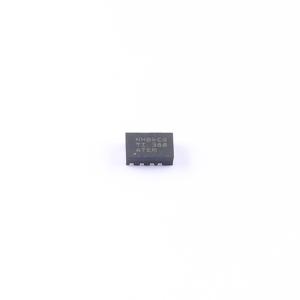

LMR36006FSCQRNXTQ1

4.2V至60V、0.6A超小型同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR36006-Q1 4.2V 至 60V、0.6A 超小型同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LMR36006FSCQRNXTQ1
商品编号: C2862581
商品封装: VQFN-12(2x3)
包装方式: 编带
商品毛重: 0.8克(g)

商品参数

商品概述

LMR36006-Q1 稳压器是一款易于使用的同步降压直流/直流转换器。该器件具有集成式高侧和低侧功率MOSFET，能够提供高达 0.6A 的输出电流（在 4.2V 至 60V 的宽输入电压范围内）。容差高达 66V。 LMR36006-Q1 采用峰值电流模式控制机制来提供最佳的效率和输出电压精度。LMR36006-Q1 可利用高级高速电路在 2.1MHz 的固定频率下实现从 20V 输入到 5V 输出的稳压。精密使能支持直接连接到宽输入电压或对器件启动和关断进行精确控制，因此提供了灵活性。附带内置滤波和延迟功能的电源正常状态标志可提供系统状态的真实指示，免去了使用外部监测器的麻烦。 LMR36006-Q1 采用 HotRod 封装，实现了低 EMI、更高的效率和超小的封装裸片比。此器件需要很少的外部元件，并且具有可简化 PCB 布局的引脚排列。LMR36006-Q1 的小型解决方案尺寸和各种功能旨在简化各种终端设备的实现。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 +125°C，TA
提供功能安全型，可帮助进行功能安全系统设计的文档专为汽车应用而设计
结温范围为 -40°C 至 +150°C
保护特性：热关断、输入欠压锁定、逐周期电流限制和断续短路保护
在 0.6A 负载下具有 0.2V 压降（典型值）
±1.5% 基准电压容差
提供 3.3V 固定输出电压选项
适合可扩展的电源，与 LMR36015-Q1（60V、1.5A）、LMR33620/30-Q1（36V、2A 或 3A）引脚兼容
400kHz、2.1MHz 频率选项，通过集成技术减小解决方案尺寸，降低成本
小型 2mm×3mm VQFN 封装（具有可湿性侧面），很少的外部组件
在整个负载范围内具有低功率耗散
400kHz（12VIN、5VOUT、0.6A）时的效率为 94%
在 PFM 模式中提高了轻负载效率
低至 26μA 的工作静态电流
针对超低 EMI 要求进行了优化
符合 CISPR25 5 类标准
HotRod 封装可最大限度地减少开关节点振铃
并行输入路径可最大限度减少寄生电感
展频可降低峰值发射
使用 LMR36006-Q1 并借助 WEBENCH PowerDesigner 创建定制设计方案

应用领域

ADAS 摄像头模块
车身控制模块

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~60V
	输出电压	-
	输出电流	600mA
	开关频率	2.1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	26uA
	开关管(内置/外置)	内置
	输出类型	可调
