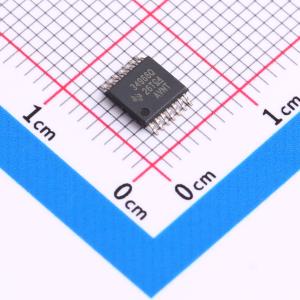

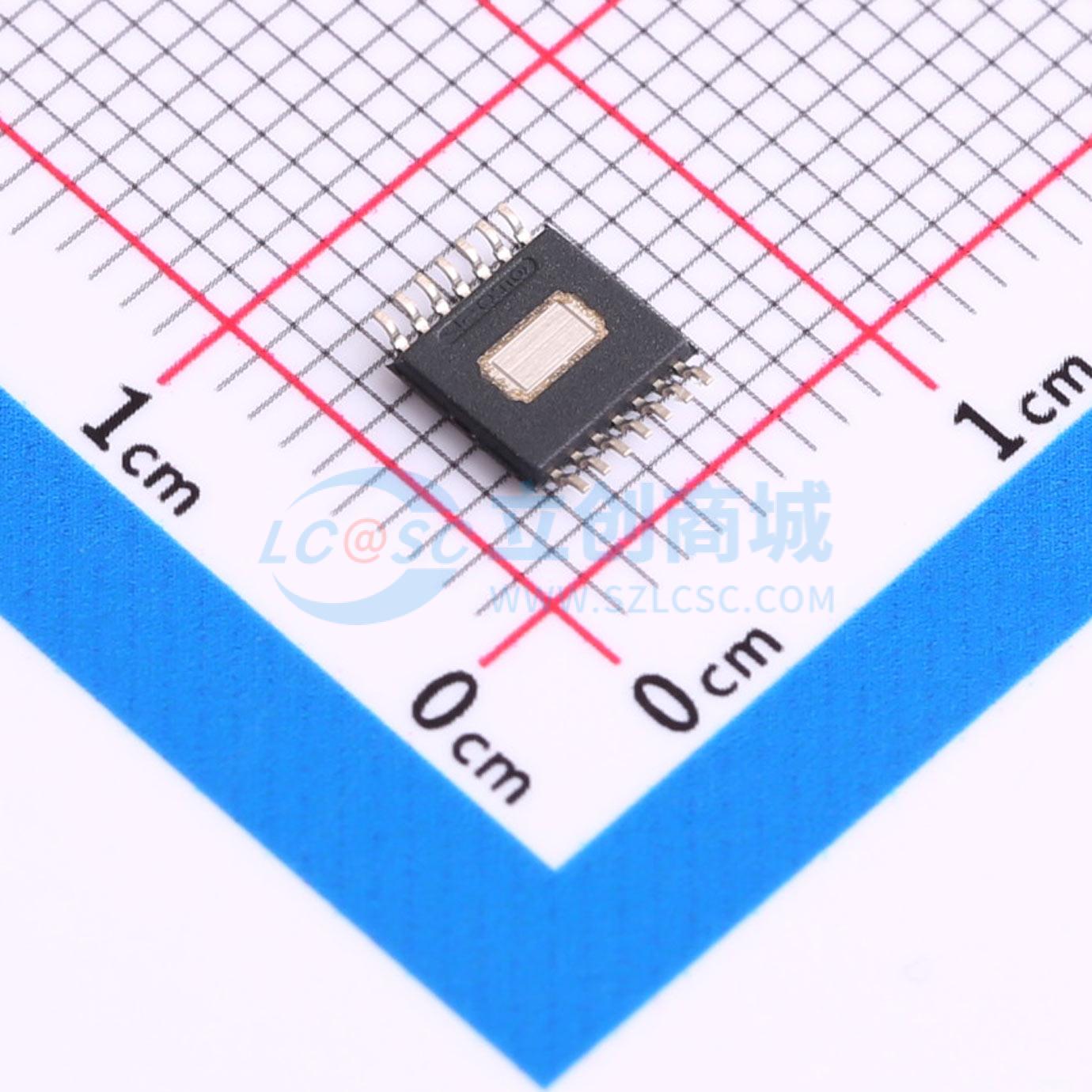

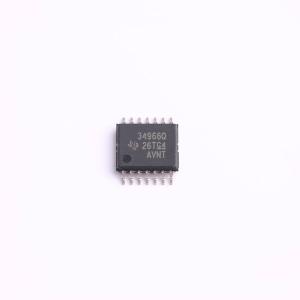

温馨提醒：图片仅供参考，商品以实物为准

LM34966QPWPRQ1

宽输入范围非同步升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM34966-Q1是一款宽输入范围的非同步升压控制器,支持boost、SEPIC和flyback拓扑。它具有动态可编程的开关频率,内置1.0A标准MOSFET驱动器,低静态电流和脉冲跳跃模式,以提高轻载效率。内置保护功能包括逐周期限流、过压保护、欠压锁定、热关断和hiccup模式过载保护。
品牌名称: TI(德州仪器)
商品型号: LM34966QPWPRQ1
商品编号: C2862732
商品封装: HTSSOP-14
包装方式: 编带
商品毛重: 0.171999克(g)

商品参数

商品概述

LM34966-Q1是一款采用峰值电流模式控制的宽输入范围非同步升压控制器。该器件可用于升压、SEPIC和反激式拓扑。如果BIAS引脚连接到VCC引脚，该器件可由单节电池（最低电压2.97V）启动。如果BIAS引脚大于3.5V，它运行的输入供电电压可低至1.5V。内部VCC稳压器还支持BIAS引脚在高达40V（45V绝对上限）的电压下运行，适用于汽车负载突降。用户可通过外部电阻器对开关频率进行动态编程，编程范围为100kHz至500kHz。该器件具备1.0A标准MOSFET驱动器和100mV的低电流限制阈值。该器件还支持使用外部VCC电源来提高效率。运行低电流和脉冲跳跃模式可在轻负载时提高效率。该器件具有内置保护特性，例如逐周期电流限制、过压保护、线路UVLO、热关断和断续模式过载保护。附加特性包括：低关断lQ、可编程软启动、可编程斜坡补偿、精密基准、电源正常指示器以及外部时钟同步。

商品特性

符合面向汽车应用的AEC-Q100标准
温度等级1：-40℃至+125℃ TA
运行温度上限150℃ TJ
提供功能安全
可帮助进行功能安全系统设计的文档
适用于具有宽输入工作范围的汽车电池应用
3.5V至40V工作电压范围（绝对最大值45V）
当BIAS = VCC时，为2.97V至16V
BIAS电压大于等于3.5V时最小升压电源电压为1.5V
高达45V的输入瞬态保护
最小电池消耗
低关断电流 (IQ ≤ 2.6μA)
低工作电流 (IQ ≤ 490μA)
解决方案尺寸小、成本低
集成的误差放大器支持在没有光耦合器的情况下进行初级侧稳压（反激）
启动期间下冲最小化（启停应用）
低功耗、高效率
100mV ± 7%精确限流阀值
强大的1.6A峰值标准MOSFET驱动器
支持外部VCC电源
避免AM频带干扰和串扰
可选的时钟同步
100kHz至500kHz的动态可编程开关频率
集成型保护特性
在输入电压范围内具有恒定峰值电流限制
断续模式过载保护
可编程线路UVLO
OVP保护
热关断保护
精确的±1%精度反馈基准
可编程额外斜率补偿
可调软启动
PGOOD指示器
14引脚HTSSOP封装 (5.0mm × 4.4mm)
使用LM34966-Q1并借助WEBENCH Power Designer创建定制设计方案

应用领域

汽车12V电池应用
汽车启停应用
高电压激光雷达电源
无光耦合器的多输出反激式应用
汽车尾灯LED偏置电源
宽输入升压、SEPIC和反激式电源模块
音频放大器应用

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；升降压型
	工作电压	2.97V~40V
	输出电压	-
	输出电流	-
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；升压式；反激式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
