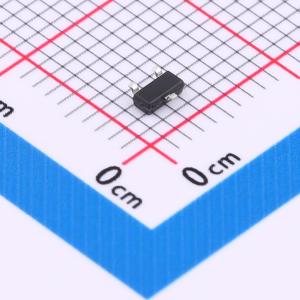

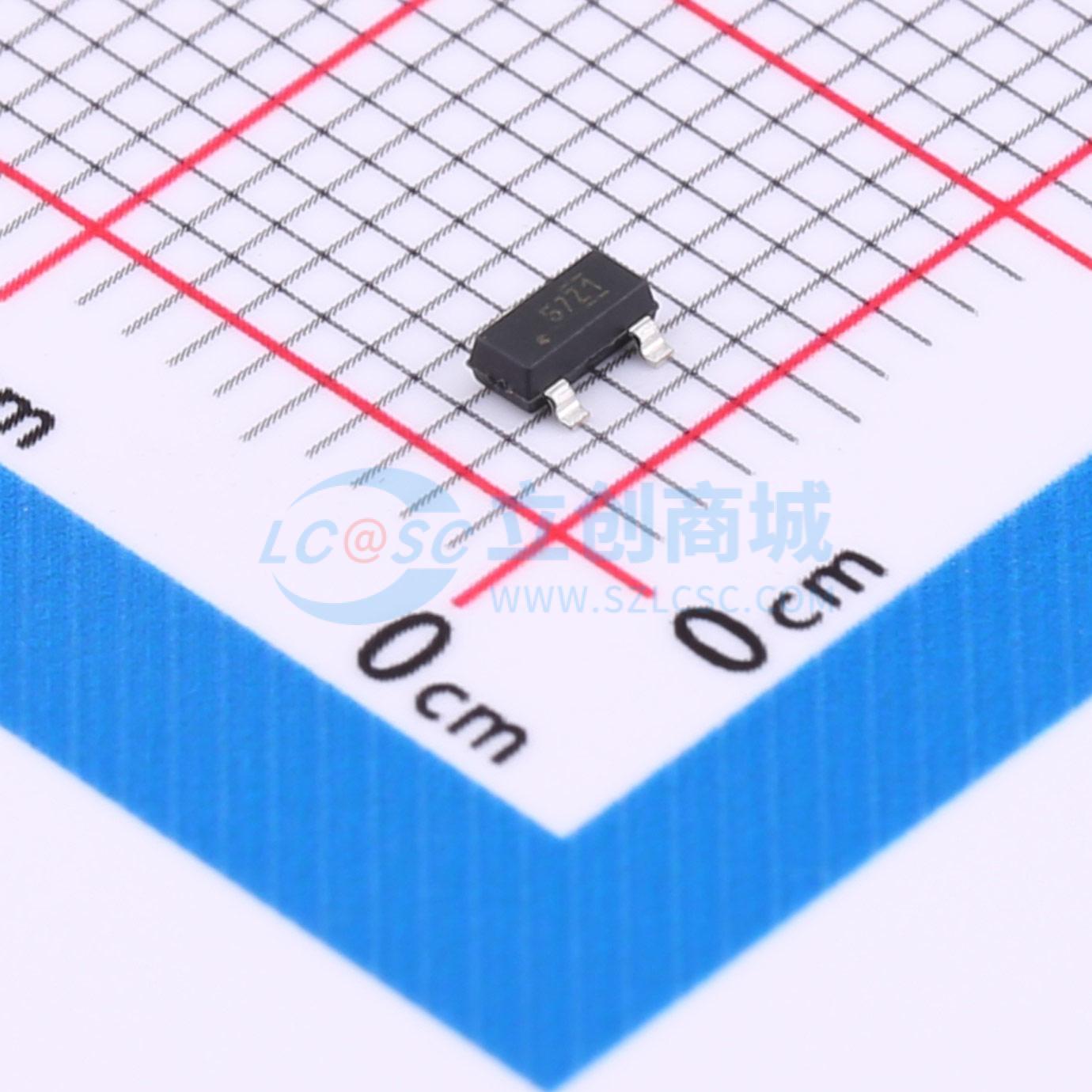

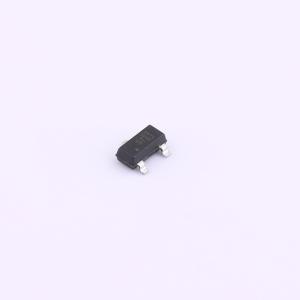

温馨提醒：图片仅供参考，商品以实物为准

DRV5057Z1QDBZR

具有PWM输出的线性霍尔效应传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV5057 具有 PWM 输出的线性霍尔效应传感器
品牌名称: TI(德州仪器)
商品型号: DRV5057Z1QDBZR
商品编号: C2862743
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

DRV5057是一款线性霍尔效应传感器，可按比例响应磁通量密度。该器件可用于进行精确的位置检测，应用范围广泛。该器件由3.3V或5V电源供电。当不存在磁场时，输出产生占空比为50%的时钟。输出占空比会随施加的磁通量密度呈线性变化，四个灵敏度选项可以根据所需的感应范围最大限度扩大输出动态范围。南北磁极产生唯一的输出。典型的脉宽调制(PWM)载波频率为2kHz。它可检测垂直于封装顶部的磁通量，而且两个封装选项提供不同的检测方向。由于PWM信号基于边沿到边沿定时，因此当存在电压噪声或接地电势失配时，可保持信号完整性。该信号适合嘈杂环境中的远距离传输，始终存在的时钟使得系统控制器能够确认具备良好的互连。此外，该器件还具有磁体温度补偿功能，可以抵消磁体漂移，在 -40℃至 +125℃的宽温度范围内实现线性特性。

商品特性

由3.3V和5V电源供电
2kHz时钟输出，静态占空比为50%
磁性灵敏度选项（ΔVCC = 5V时）：A1：2%D/mT，±21mT范围；A2：1%D/mT，±42mT范围；A3：0.5%D/mT，±84mT范围；A4：0.25%D/mT，±168mT范围
漏极开路输出，具有20mA灌电流能力
磁体温漂补偿
标准行业封装：表面贴装SOT - 23穿孔TO - 92

应用领域

精确位置检测
工业自动化和机器人
家用电器
游戏手柄、踏板、键盘、触发器
高度找平、倾斜和重量测量
流体流速测量
医疗设备
绝对值角度编码
电流检测

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性霍尔传感器
	磁场范围	±21mT
	灵敏度温漂	±0%/℃
	线性度	±1%

	属性	参数值
	工作电压	3V~3.63V；4.5V~5.5V
	工作电流	9mA
	工作温度	-40℃~+125℃
