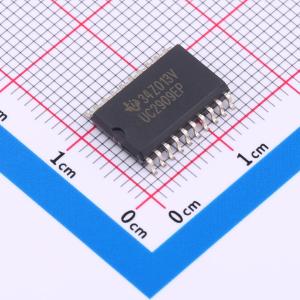

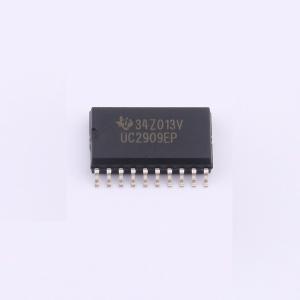

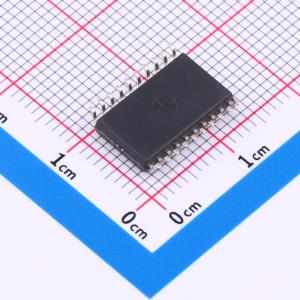

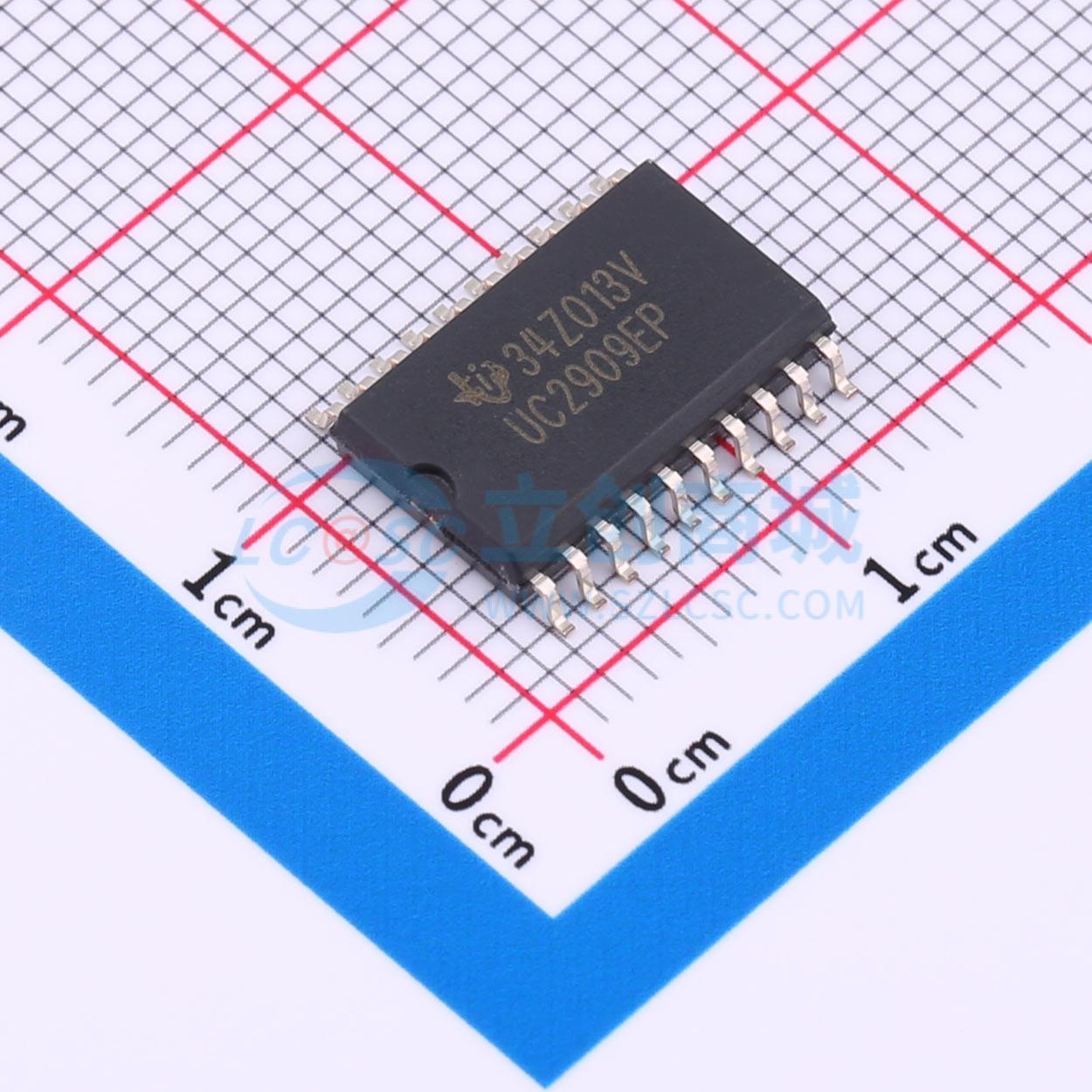

温馨提醒：图片仅供参考，商品以实物为准
UC2909MDWREP
UC2909MDWREP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有差分电流感应的增强型产品开关模式铅酸电池充电器 20-SOIC -55 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- UC2909MDWREP
- 商品编号
- C2862413
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.666667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 7.5V~40V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 铅酸电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 2mA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 可编程充电电流；欠压锁定；涓流充电 |
商品概述
UC2909采用高效平均电流模式控制环路控制铅酸蓄电池充电。该芯片将充电状态逻辑与平均电流PWM控制电路相结合。充电状态逻辑根据充电状态命令进行电流或电压控制。该芯片包含欠压锁定电路，可确保在输出开关启动前存在足够的电源电压。额外的电路模块包括差分电流检测放大器、1.5%电压基准、-3.9mV/℃热敏电阻线性化电路、电压和电流误差放大器、PWM振荡器、PWM比较器、PWM锁存器、充电状态解码位，以及100mA开集输出驱动器。
商品特性
- 精确高效的电池充电控制
- 从涓流充电到过充电均采用平均电流模式控制
- 电阻可编程充电电流
- 热敏电阻接口可跟踪不同温度下的电池需求
- 输出状态位报告四种内部充电状态
- 欠压锁定监测VCC和VREF
