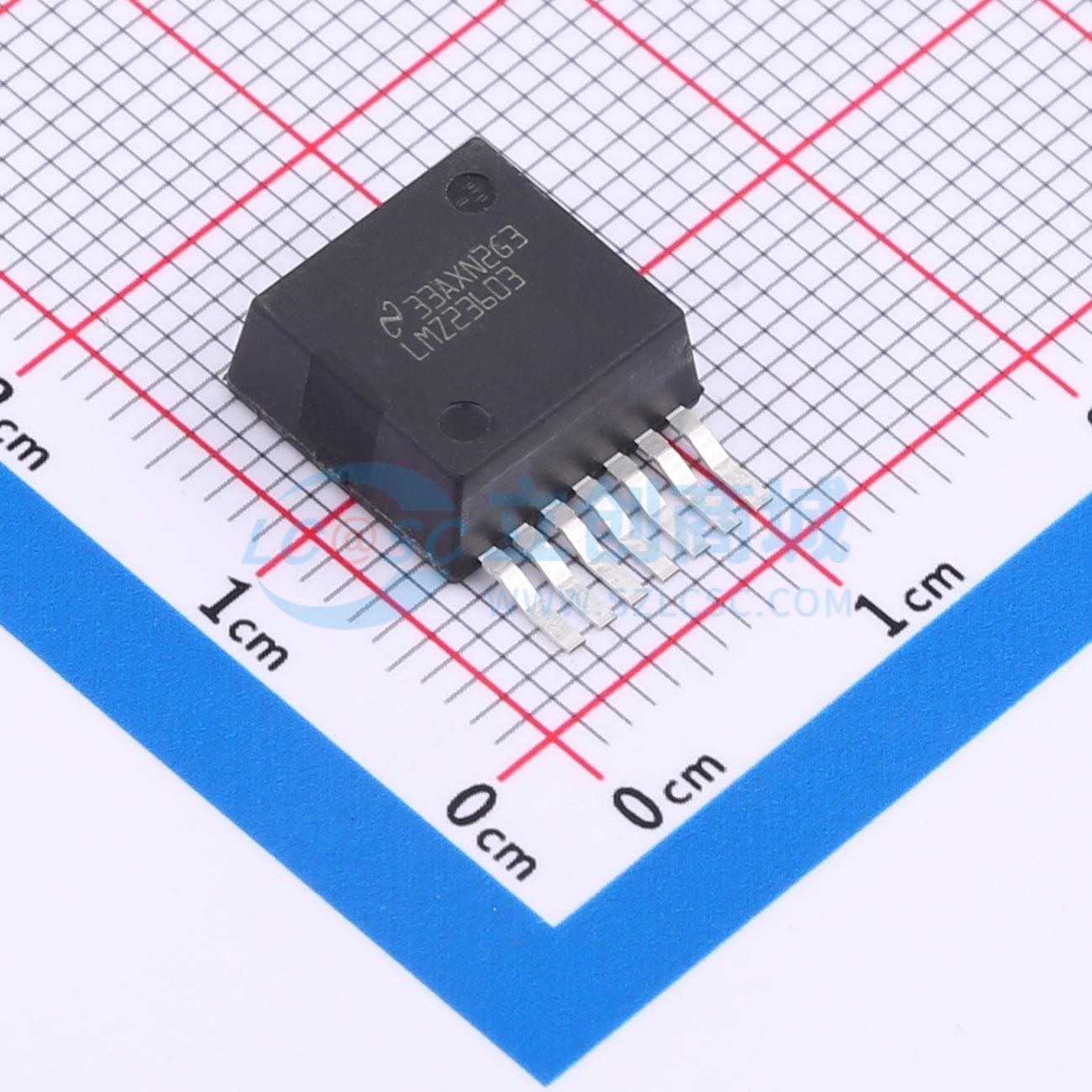

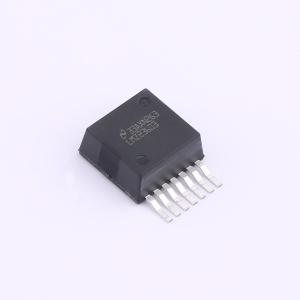

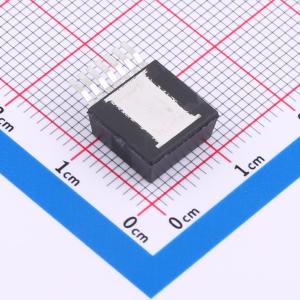

温馨提醒：图片仅供参考，商品以实物为准

LMZ23603TZ/NOPB

集成屏蔽电感的降压DC-DC电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ23603 具有 36V 最大输入电压的 3A SIMPLE SWITCHER® 电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ23603TZ/NOPB
商品编号: C2862427
商品封装: TO-PMOD-7
包装方式: 管装
商品毛重: 2.96克(g)

商品参数

商品概述

LMZ23603 SIMPLE SWITCHER电源模块是一款易用的降压型DC-DC解决方案，能够驱动高达3A的负载。LMZ23603采用创新封装，可提升热性能，支持手工或机器焊接。 LMZ23603可接受6V至36V的输入电压轨，并提供低至0.8V的可调且高精度输出电压。LMZ23603仅需两个外部电阻和三个外部电容即可完成电源解决方案。LMZ23603是一款可靠且坚固的设计，具备以下保护特性：热关断、可编程输入欠压锁定、输出过压保护、短路保护、输出电流限制，并允许在预偏置输出下启动。同步输入允许在650kHz至950kHz的开关频率范围内进行同步。

商品特性

集成屏蔽电感
简单的PCB布局
频率同步输入（650kHz至950kHz）
使用外部软启动、跟踪和精密使能实现灵活的启动顺序
防止浪涌电流和故障，如输入欠压锁定和输出短路
结温范围：-40℃至125℃
单个外露焊盘和标准引脚排列，便于安装和制造
为FPGA和ASIC供电的快速瞬态响应
完全支持WEBENCH电源设计工具
引脚与LMZ22005/LMZ23605/LMZ22003兼容
性能优势 – 高效率可减少系统发热
通过EN55022 B类测试
元件数量少，仅需5个外部元件
低输出电压纹波
使用PCB作为散热片，无需气流
电气规格 – 最大总输出功率18W
高达3A的输出电流
输入电压范围6V至36V
输出电压范围0.8V至6V
效率高达92%

应用领域

12V和24V输入轨的负载点转换
时间紧迫的项目
空间受限和高热要求的应用
负输出电压应用

优惠活动

购买数量

(45个/管，最小起订量 1 个)

个

起订量：1 个45个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	6V~36V
	输出电压(Vout)	800mV~6V
	输出电流(最大值)	3A
	输出功率	18W

	属性	参数值
	转换效率	92%
	开关频率	812kHz
	纹波噪声	9mVp-p
	特性	过热保护；短路保护
	长度	10.16mm
	宽度	9.85mm
	工作温度	-40℃~+125℃
