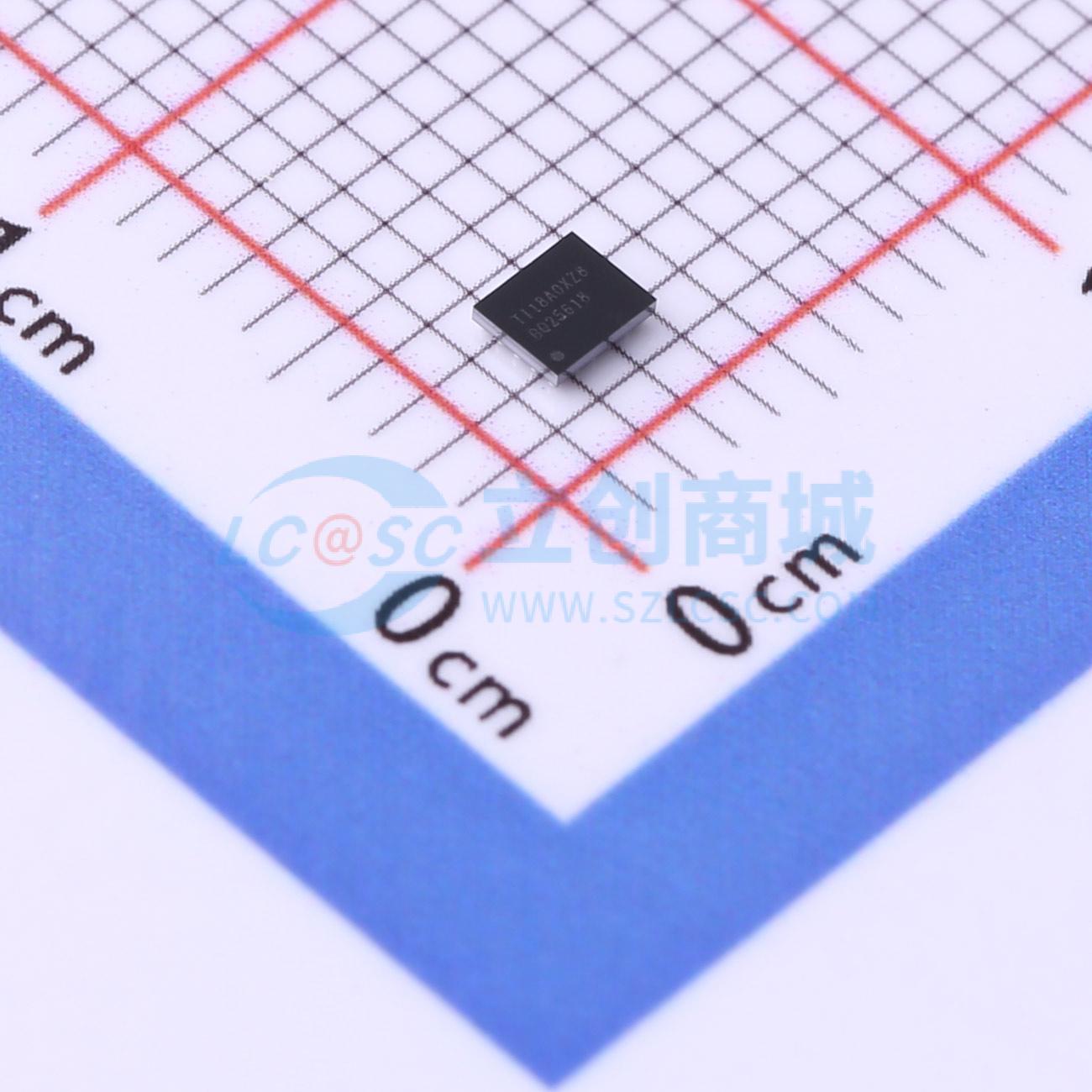

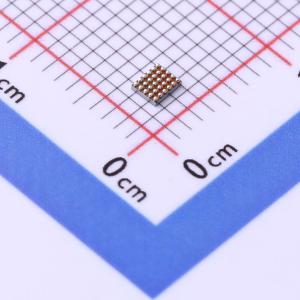

BQ25618YFFR

BQ25618/619 将充电、升压转换器和电压保护功能集成在单个器件中。该器件为开关充电器提供了业界最低的终端电流，从而以最大电池容量为可穿戴设备充电。具有出色的低静态电流，可在运输模式下将电池泄漏降低至 6uA，从而节约电池电量，将器件的货架期延长一倍。

BQ25619/618 是一款高度集成的 1.5A 开关模式电池充电管理和系统电源路径管理器件，适用于锂离子和锂聚合物电池。它可为可穿戴设备、耳机充电盒等各种应用提供快速充电功能和高输入电压。其低阻抗电源路径对开关模式运行效率进行了优化，缩短了电池充电时间并延长了放电阶段的电池运行时间。其输入电压和电流调节、低终止电流和电池远程检测可以为电池提供最大的充电功率。该解决方案在系统和电池之间高度集成输入反向阻断 FET（RBFET，Q1）、高侧开关 FET（HSFET，Q2）、低侧开关 FET（LSFET，Q3）以及电池 FET（BATFET、Q4）。它还集成了自举二极管以进行高侧栅极驱动，从而简化系统设计。具有充电和系统设置的 I2C 串行接口使该器件成为一个真正灵活的解决方案。

该器件支持多种输入源，包括标准 USB 主机端口、USB 充电端口、兼容 USB 的高电压适配器和无线电源。该器件符合 USB 2.0 和 USB 3.0 电源规格，具有输入电流和电压调节功能。该器件从系统检测电路（如 USB PHY 器件）获取结果。

该器件通过单个电感器将降压充电器和升压稳压器集成在一个解决方案中。升压模式在 PMID 引脚上提供 5V 电压（4.6V/4.75V/5V/5.15V 可调）。升压模式用于节省 BOM，可通过控制 PMID_GOOD 来为另一个电池充电。PMID_GOOD 引脚用于驱动外部 PMOS FET，将升压输出 PMID 与所连附件断开。

在应用适配器时，电源路径管理将系统电压调节至稍高于电池电压的水平，但不会降至最小系统电压 3.5V 以下（可编程）。借助于这个特性，即使在电池电量完全耗尽或者电池被拆除时，系统也能保持运行。当达到输入电流限值或电压限值时，电源路径管理系统会自动减小充电电流。随着系统负载持续增加，电池开始放电，直到满足系统电源需求。该补充模式可防止输入源过载。

此器件在无需软件控制情况下启动并完成一个充电周期。它感应电池电压并通过三个阶段为电池充电：预充电、恒定电流和恒定电压。在充电周期的末尾，当充电电流低于预设限值并且电池电压高于再充电阈值时，充电器自动终止。如果充满电的电池降至再充电阈值以下，则充电器自动开启另一个充电周期。

此充电器提供针对电池充电和系统运行的多种安全特性，其中包括电池负温度系数热敏电阻监视、充电安全性计时器以及过压和过流保护。当结温超过 110℃ 时，热调节会减小充电电流。状态寄存器报告充电状态和任何故障状况。通过 I2C，VBUS_GD 位指示电源是否正常，而且在发生故障时 INT 输出会立即通知主机。

该器件还提供用于 BATFET 使能和复位控制的 QON 引脚，用来退出低功耗运输模式或完全系统复位功能。

• 单芯片解决方案，可以通过适配器或电池为可穿戴附件充电
• 高效 1.5MHz 同步开关模式降压充电器
• 0.5A 时充电效率为 95.5% ，1A 时充电效率为 94.5%
• ±0.5% 充电电压调节（10mV 阶跃）
• 充电电压、电流和温度阈值的 I²C 可编程 JEITA 曲线
• 高精度低终止电流 20mA±10mA
• 2.5×2.0×1.0mm³ 的小电感器尺寸
• 输出范围为 4.6V 至 5.15V 的升压模式
• 在 1A 输出下具有 94% 的升压效率
• 集成控制功能，可实现充电模式与升压模式间的切换
• PMID_GOOD 引脚控制外部 PMOS FET，用于针对故障情况提供保护
• 单个输入，支持 USB 输入以及高电压适配器或无线电源
• 支持 4V 至 13.5V 输入电压范围，绝对最大输入额定值为 22V
• 通过 I2C（100mA 至 3.2A，100mA/阶跃）实现可编程输入电流限制 (IINDPM)
• 通过高达 5.4V 的输入电压限制 (VINDPM) 进行最大功率跟踪
• 通过 VINDPM 阈值自动跟踪电池电压
• 窄 VDC (NVDC) 电源路径管理无需电池或使用深度放电的电池即可使系统瞬时启动
• 灵活的 I²C 配置和自主充电，可实现出色的系统性能
• 高集成度包括所有 MOSFET、电流感应和环路补偿
• 低 RDSON 19.5mΩ BATFET，可更大程度地降低充电损耗和延长电池运行时间
• 提供用于运输模式的 BATFET 控制，以及使用和不使用适配器的完全系统复位功能
• 运输模式下具有 7μA 低电池泄漏电流
• 在系统待机时具有 9.5μA 的低电池泄漏电流
• 高精度电池充电曲线
• ±6% 充电电流调节
• ±7.5% 输入电流调节
• 远程电池检测，可更快地进行充电
• 用于电池完全充电的可编程充电完成计时器
• 经 IEC 62368-1 CB 认证

• 消费类可穿戴设备、智能手表
• 个人护理和健身
• 耳麦/耳机
• 耳塞（真正无线或 TWS）充电盒
• 助听器充电盒
