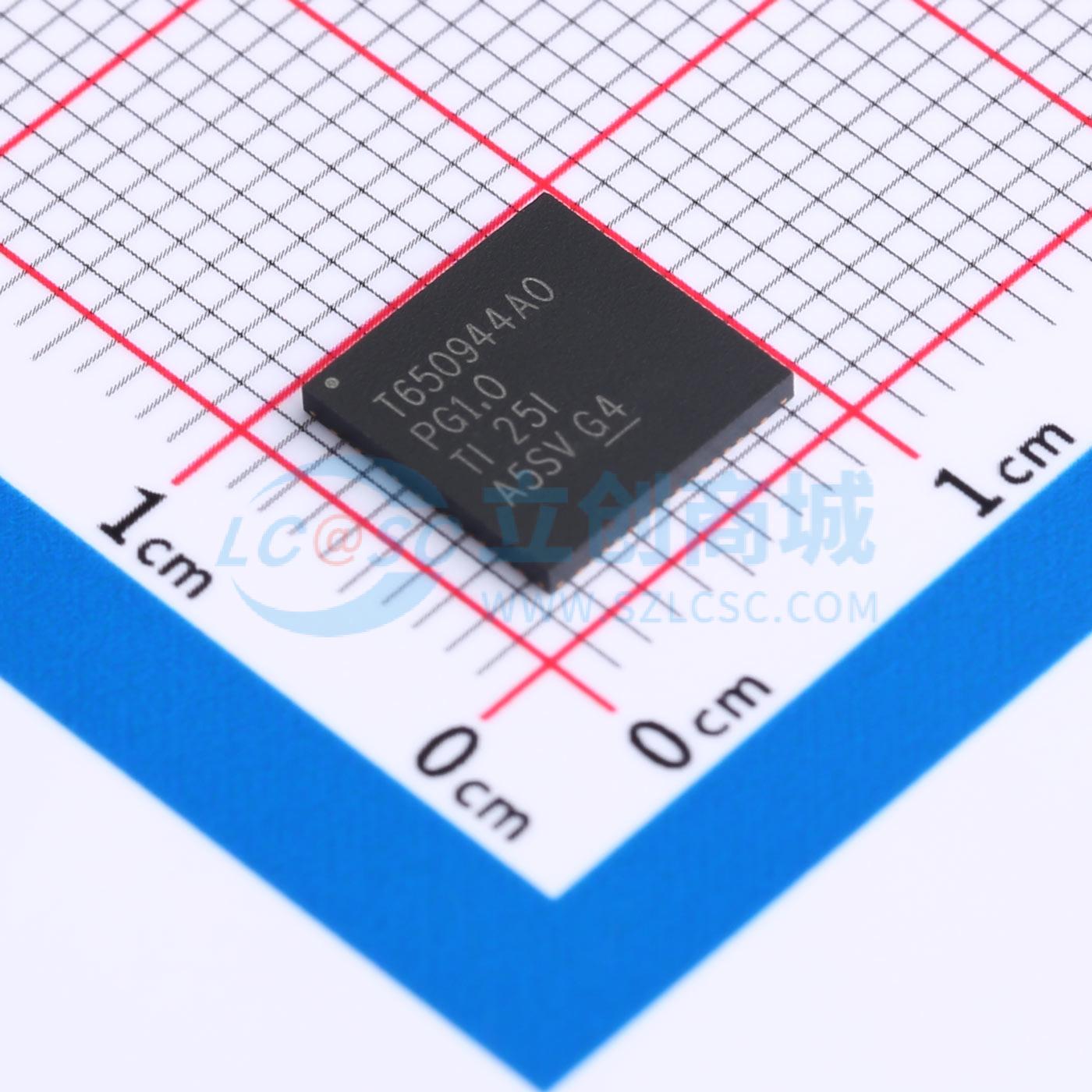

TPS650944A0RSKR

TPS65094 器件是一款单芯片解决方案电源管理集成芯片(PMIC)，专为最新的Intel处理器进行设计，这些处理器以通过2节、3节或4节锂离子电池组（NVDC或非NVDC电源架构）供电的平板电脑、超极本、笔记本、工业计算机和物联网(IOT)应用以及壁式供电的应用为目标。 TPS65094 器件用于合并低电压轨的必需系统，以获得最小的尺寸和成本最低的系统电源解决方案。TPS65094 器件可提供基于Intel参考设计的完整电源解决方案。由上电序列逻辑控制六个高效降压稳压器(VR)、一个灌/拉LDO (VTT)、以及一个负载开关，以提供正确的电源轨、定序和保护— 包括DDR3和DDR4存储器电源。两个稳压器（BUCK1和BUCK2）支持动态电压调节(DVS)，可最大限度地提高效率（包括支持联网待机功能）。高频VR采用小型电感和电容来减小解决方案体积。凭借I2C接口，可通过嵌入式控制器(EC)或片上系统(SoC)轻松实现控制功能。 PMIC采用带散热焊盘的8mm×8mm单行VQFN封装，因此散热性能良好，电路板布线简单。

• 5.6V至21V的宽输入电压范围
• 三个可变输出电压同步降压控制器D-CAP2™拓扑
  • 对于BUCK1 (VNN)，电流为5A；对于BUCK6(VDDQ)，电流为7A，对于典型应用中使用外部FET的BUCK2 (VCCGI)，电流为21A
  • 针对BUCK1和BUCK2对于BUCK6 (VDDQ)，提供OTP可编程默认输出电压
• 三个可变输出电压同步降压转换器，采用DCS-Control拓扑技术并支持I2C DVS功能
  • 输入电压范围为4.5V至5.5V
  • 对于BUCK3 (VCCRAM)，输出电流为3A
  • 对于典型应用中的BUCK4 (V1P8A)和BUCK5 (V1P24A)，输出电流为2A
• 三个具有可调输出电压的LDO稳压器
  • LDOA1：I2C可选输出电压为1.35V至3.3V，输出电流高达200mA
  • LDOA2和LDOA3：I2C可选输出电压为0.7V至1.5V，输出电流高达600mA
• 适用于DDR存储器终端的VTT LDO
• 三个具有压摆率控制功能的负载开关
  • 输出电流高达400mA，压降小于标称输入电压的1.5%
  • 输入电压为1.8V时，RDSON<96mΩ
• I2C接口（器件地址0x5E）支持：
  • 标准模式(100kHz)
  • 快速模式(400kHz)
  • 快速模式 + (1MHz)

• 2节、3节或4节锂离子电池供电产品（NVDC或非NVDC）
• 壁式供电设计，特别是12V电源
• 平板电脑、超极本和笔记本电脑
• 移动PC和移动互联网设备
