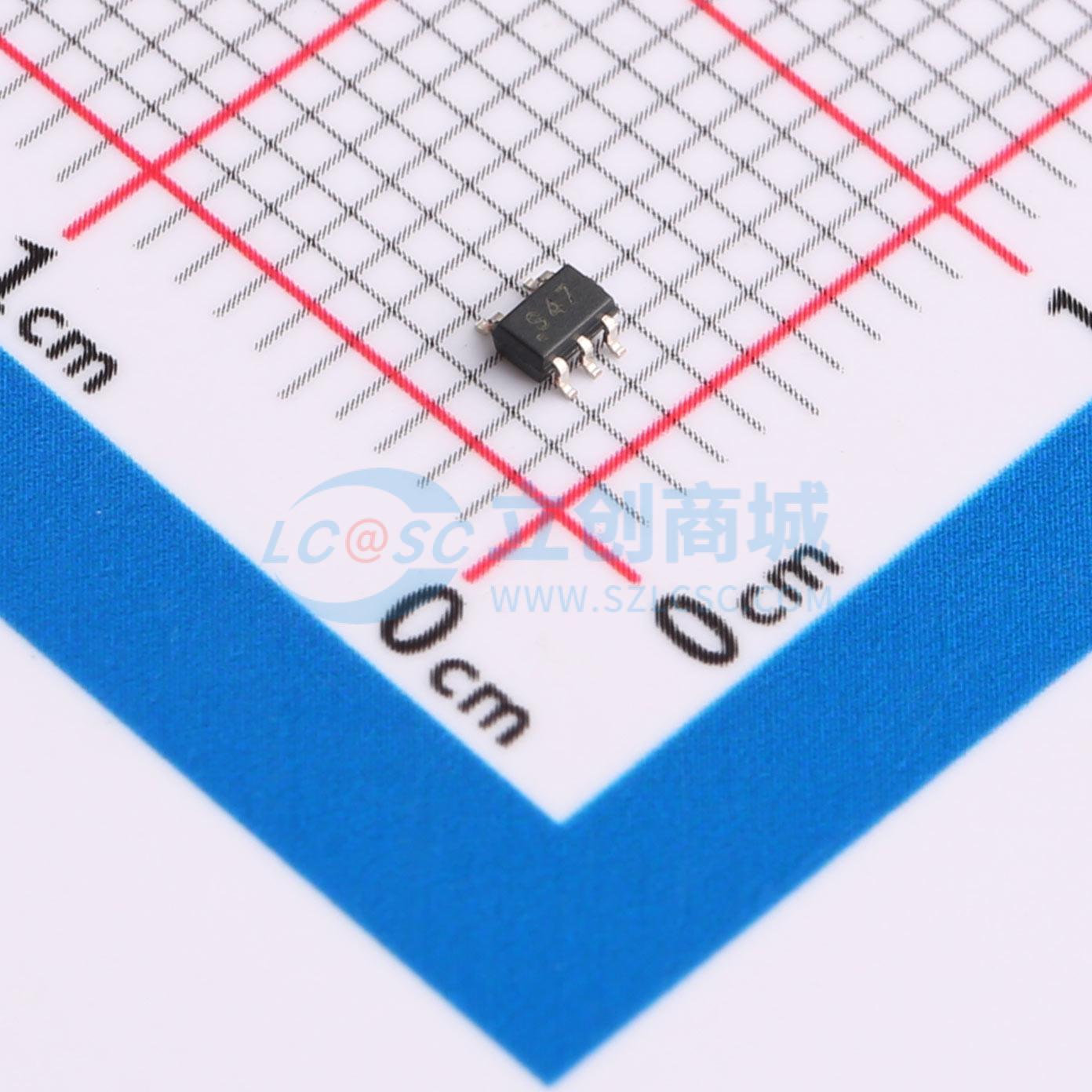

温馨提醒：图片仅供参考，商品以实物为准

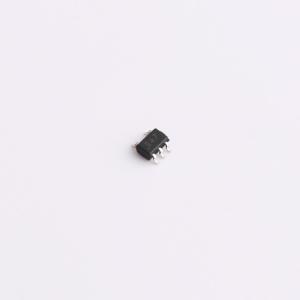

OPA347SA/250
OPA347SA/250
- 描述
- OPA347 单通道、5.5V、350kHz、低静态电流 (20μA)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA347SA/250
- 商品编号
- C2862231
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 350kHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 170V/ms | |
| 输入偏置电流(Ib) | 0.5pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 60nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 20uA | |
| 输出电流 | 17mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源电压 | 2.3V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
OPA347系列是微功耗低成本运算放大器，包含单路OPA347、双路OPA2347、四路OPA4347三个版本，不同版本提供多种封装可选，产品体积小巧，单通道最大功耗34μA，支持轨到轨输入输出，输入范围可超出电源轨200mV，输出范围距离电源轨不超过5mV，可单电源或双电源供电，单位增益稳定，使用便捷通用性强。
商品特性
- 静态电流低至20μA
- 提供多种微小型封装，可选封装包括WCSP-8、SC70-5、SOT23-5、SOT23-8、TSSOP-14、SO-8、DIP-8、SO-14
- 带宽350kHz，具备高速度功率比
- 支持轨到轨输入输出，可提升低供电场景下的动态范围
- 支持单电源或双电源供电，供电范围为2.3V~5.5V
- 单通道最大功耗为34μA
- 输入共模电压范围可超出电源轨200mV，采用N通道和P通道差分对并联的互补输入级结构
- 输出电压范围距离电源轨不超过5mV
- 单位增益稳定，通用性强
- 全型号额定工作温度范围为-55℃~+125℃
- 电源引脚需搭配0.01μF陶瓷电容去耦
- 电源电压最大值为7.5V
- 信号输入端允许电压范围为(V-)-0.5V~(V+)+0.5V
- 输入信号超出电源轨0.5V以上时需要将电流限制在10mA及以下
- 输出可支持连续对地短路
- 允许工作温度范围为-65℃~+150℃
- 存储温度范围为-65℃~+150℃
- 最高结温为150℃
应用领域
- 便携式设备
- 电池供电设备
- 两线变送器
- 烟雾探测器
- 一氧化碳探测器
