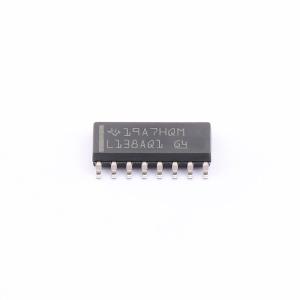

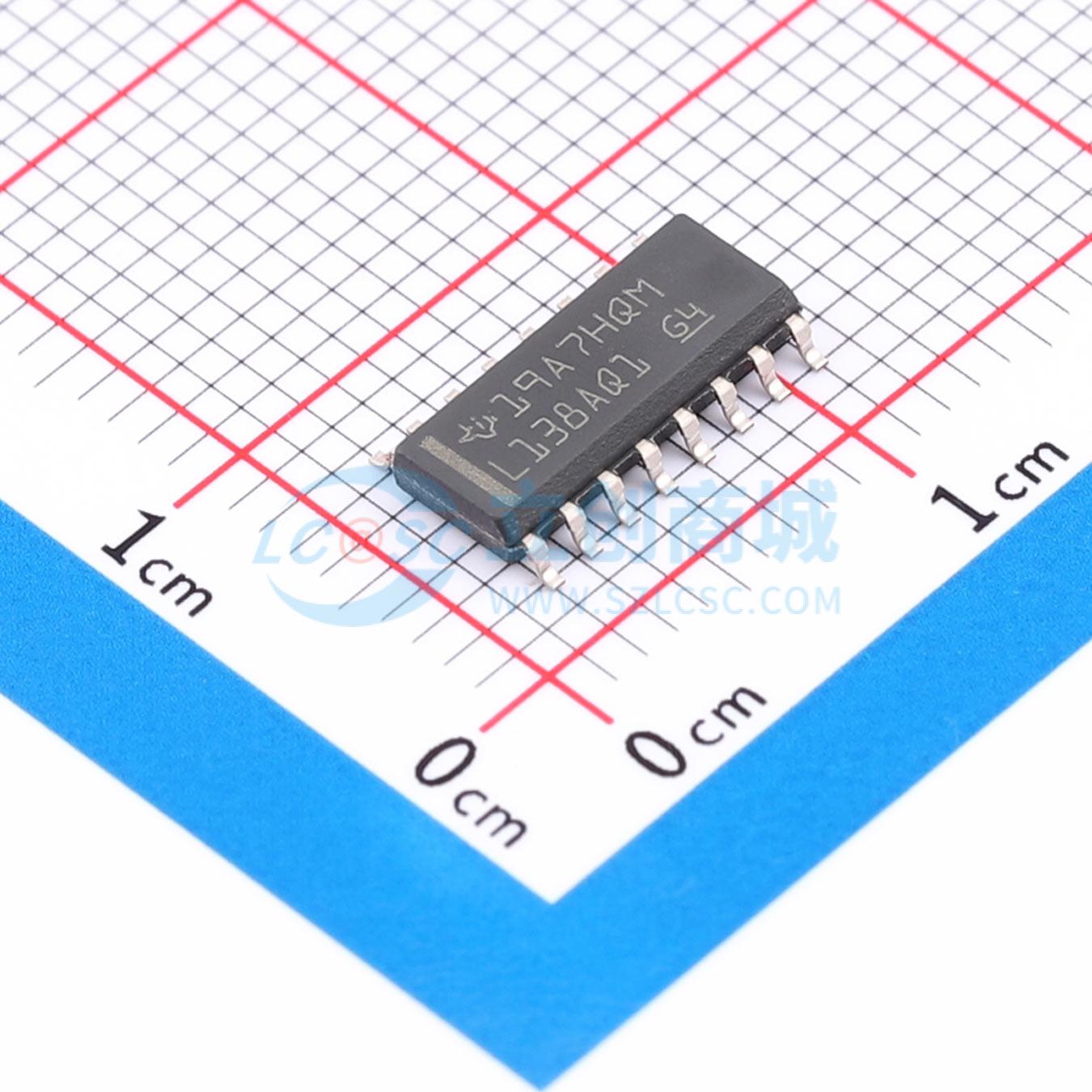

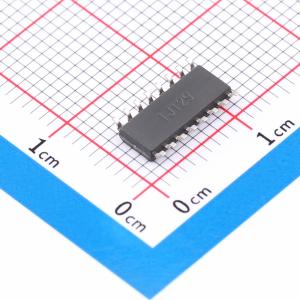

SN74LVC138AQDRG4Q1
三线至八线译码器/多路分配器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC138A-Q1 汽车类 3 线路到 8 线路解码器/多路解复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC138AQDRG4Q1
- 商品编号
- C2862234
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.281332克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~3.6V | |
| 输入数/输出数 | 3/8 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 5.8ns@3.3V,50pF | |
| 静态电流(Iq) | 10uA | |
| 功能特性 | 电平转换 | |
| 系列 | 74LVC |
商品概述
SN74LVC138A是一款3线至8线解码器/解复用器，设计工作VCC范围为2.7V至3.6V，二进制选择输入和三个使能输入共同选择八条输出线中的一款，可在扩展应用中减少外部元件需求，支持电平转换功能。
商品特性
- 符合汽车应用要求
- ESD防护超过2000V，机器模型测试下超过200V，参数为C=200pF，R=0
- 工作电压范围为2V~3.6V
- 输入可承受最高5.5V电压
- 3.3V下最大传播延迟tpd为5.8ns
- 典型输出接地反弹VOLP在VCC=3.3V、TA=25℃时小于0.8V
- 典型输出VOH下冲VOHV在VCC=3.3V、TA=25℃时大于2V
- 包含两个低电平有效使能输入和一个高电平有效使能输入
- 实现24线解码器无需外部反相器，实现32线解码器仅需要1个反相器
- 使能输入可在解复用应用中用作数据输入
- 输入可由3.3V或5V器件驱动
- 所有未使用输入必须接VCC或GND，以保证器件正常工作
应用领域
- 高性能存储器解码
- 要求极短传播延迟的数据路由应用
- 高速存储器系统，可降低系统解码带来的负面影响
- 混合3.3V/5V系统环境的电平转换
- 解码器扩展应用
- 解复用应用
