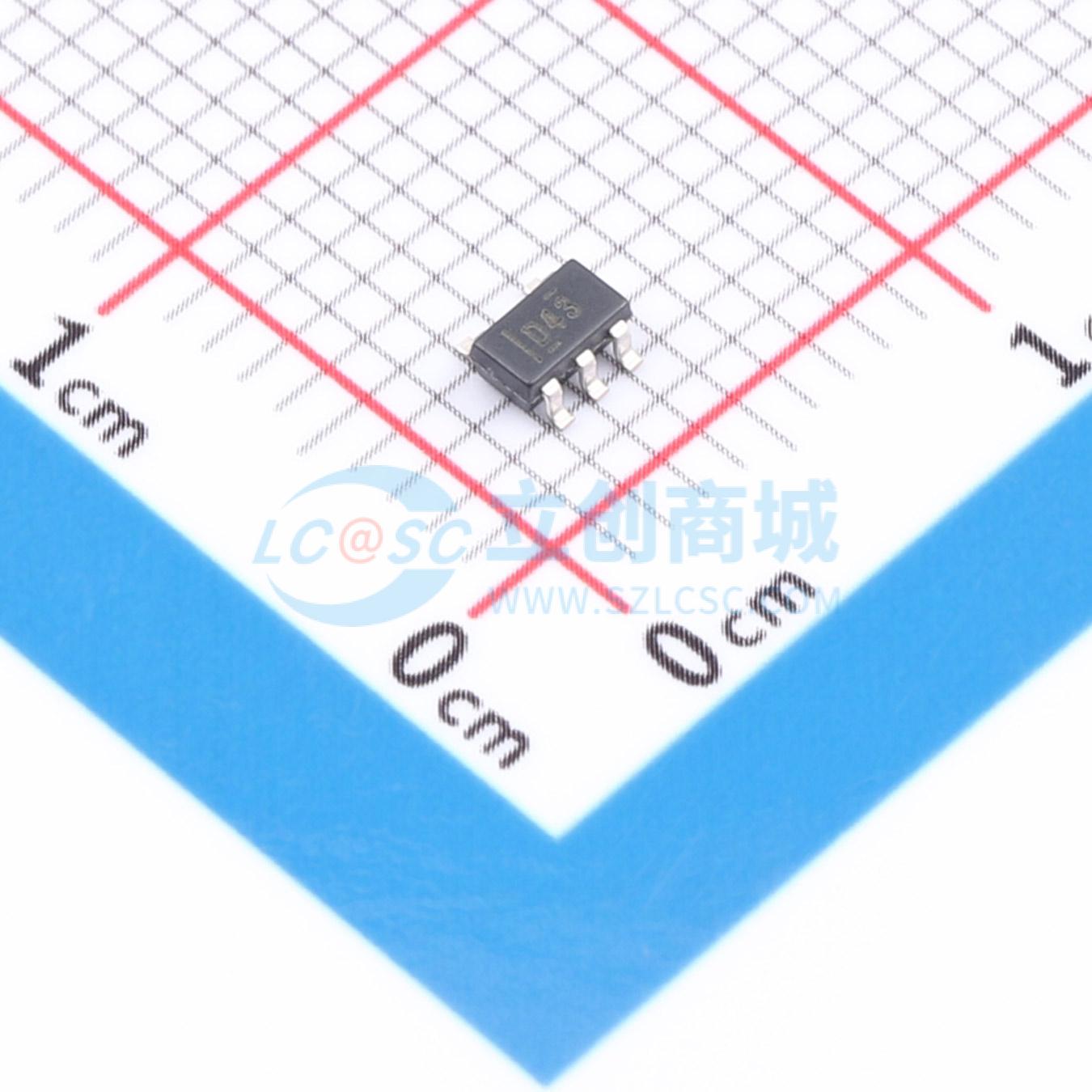

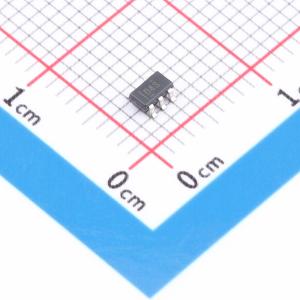

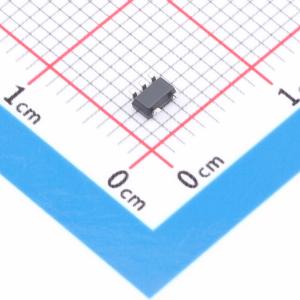

温馨提醒：图片仅供参考，商品以实物为准
OPA743NA/3K
OPA743NA/3K
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA743 单路、12V、7MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA743NA/3K
- 商品编号
- C2862028
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 1.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 7MHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 8uV/℃ | |
| 压摆率(SR) | 10V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 84dB | |
| 静态电流(Iq) | 1.1mA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3.5V~12V | |
| 双电源电压(Vee~Vcc) | -6V~-1.75V；1.75V~6V | |
| 功能特性 | 内置补偿 |
商品概述
OPA743系列是12V、7MHz CMOS轨对轨输入输出运算放大器，采用12V模拟CMOS工艺，具备良好的交流性能，包括7MHz单位增益带宽、10V/μs压摆率，总谐波失真加噪声为0.0008%；产品针对最高12V的单电源工作优化，输入共模范围可超出电源轨，输出摆幅可达到距电源轨100mV范围内，1.1mA的低静态电流适合电池供电设备；可驱动高输出电流，单位增益稳定，提供单路、双路、四路版本可选，有多种封装规格，额定工作温度范围为-40℃至+85℃。
商品特性
- 高速性能：带宽7MHz，压摆率10V/μs
- 支持轨对轨输入输出
- 电源范围宽：单电源3.5V~12V，双电源±1.75V~±6V
- 静态电流低，典型值1.1mA
- 满量程共模抑制比84dB
- 输入偏置电流低，典型值1pA
- 总谐波失真加噪声低至0.0008%
- 提供多种封装规格，包括SOT23-5、MSOP-8、TSSOP-14、SO-8、DIP-8、SO-14等
- 输入端子带二极管钳位保护
- 输出对地短路可连续工作
- 最大额定工作温度范围-55℃~+125℃，存储温度范围-65℃~+150℃，最高结温+150℃
应用领域
- LCD伽马校正
- LCD面板伽马校正参考缓冲
- 汽车领域音频、传感器、安全系统
- 便携式设备
- 有源滤波器
- 传感器放大器
- 测试设备
- 数据采集
