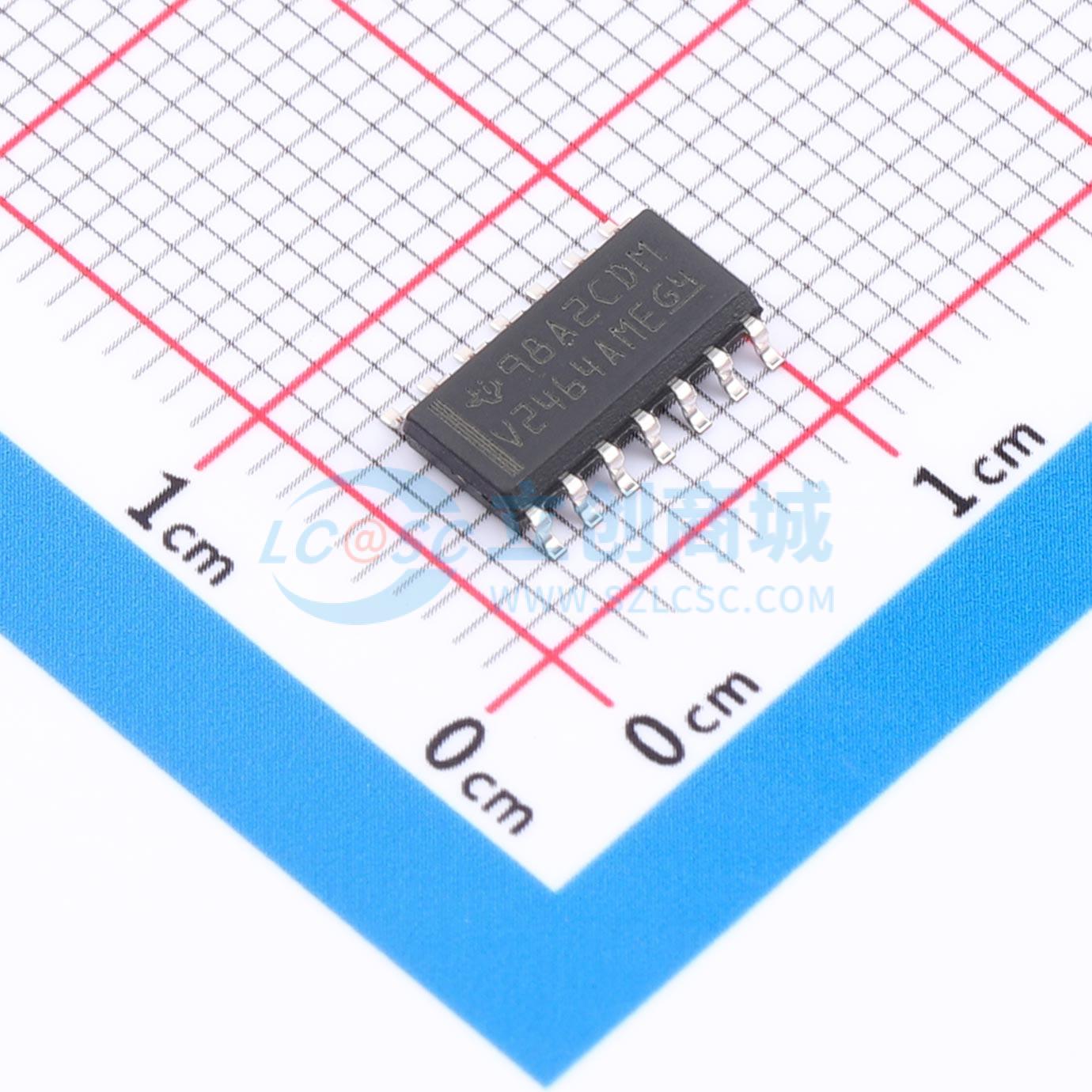

温馨提醒：图片仅供参考，商品以实物为准
TLV2464AMDREP
低功耗轨到轨输入/输出带关断功能运算放大器
- 描述
- TLV2464A-EP 增强型产品四路、6V、6.4MHz、1.5mV 失调电压、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2464AMDREP
- 商品编号
- C2862088
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 6.4MHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1.6V/us | |
| 输入偏置电流(Ib) | 75nA | |
| 输入失调电流(Ios) | 7nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 11nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 50mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源电压 | 2.7V~9V | |
| 双电源电压(Vee~Vcc) | 1.35V~3V；-3V~-1.35V | |
| 功能特性 | 使能/关断功能 |
商品概述
TLV246x是一系列低功耗轨到轨输入输出运算放大器，专门设计用于便携应用。其输入共模电压范围可超出电源轨，可在低压系统中实现最大动态范围。放大器输出具备轨到轨性能与高输出驱动能力，可解决老式轨到轨输入输出运算放大器的一项局限。该器件拥有6.4MHz带宽和1.6V/μs压摆率，仅消耗500μA的电源电流，可在低功耗条件下提供良好的交流性能；部分器件可选配关断端子，关断状态下放大器处于极低电源电流模式，输出为高阻态。该器件在直流应用中也有良好表现。
商品特性
- 输出摆幅为轨到轨
- 增益带宽积为6.4MHz
- 输出驱动能力为±80mA
- 电源电流为500μA/通道
- 输入失调电压为100μV
- 输入噪声电压为11nV/√Hz
- 压摆率为1.6V/μs
- TLV2460/3具备微功耗关断模式，关断电流为0.3μA/通道
- 扩展工作温度范围为-55℃~125℃
- 最大电源电压为6V
- 差分输入电压范围为-0.2V~VDD+0.2V
- 任意输入输入电流范围为±200mA
- 输出电流范围为±175mA
- 最大结温为150℃
- 存储温度范围为-65℃~150℃
- 元器件符合JEDEC及行业标准鉴定，可保障扩展温度范围内的运行可靠性
应用领域
- 便携应用
- 低压系统
- 模数转换器缓冲
