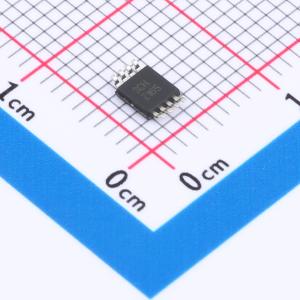

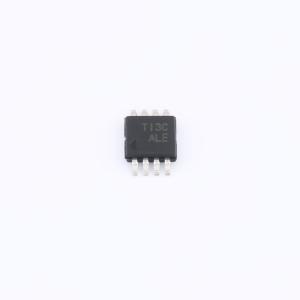

温馨提醒：图片仅供参考，商品以实物为准
TLV2242IDGKR
每通道1μA，轨到轨输入/输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV2242 双通道、12V、5.5kHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2242IDGKR
- 商品编号
- C2862179
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 5.5kHz | |
| 输入失调电压(Vos) | 600uV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 2V/ms | |
| 输入偏置电流(Ib) | 400pA | |
| 输入失调电流(Ios) | 250pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 800nV/√Hz@10Hz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 980nA | |
| 输出电流 | 260uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~12V | |
| 双电源电压(Vee~Vcc) | -6V~-1.25V；1.25V~6V | |
| 功能特性 | - |
商品概述
TLV224x是单电源通用运算放大器系列
商品特性
- 微功耗运行，每通道供电电流仅1μA
- 支持输入输出轨到轨
- 增益带宽积为5.5kHz
- 电源电压工作范围为2.5V~12V，最高推荐工作电源电压可达12V，最大电源电压为16.5V
- 提供两个温度等级规格：商业级工作环境温度范围为0℃~70℃，工业级工作环境温度范围为-40℃~125℃
- 输入偏置电流极低，可配合兆欧级电阻使用
- 直流精度高，典型失调电压低至600μV，共模抑制比为100dB，2.7V供电下开环增益最小值为100V/mV
- 具备18V反向电池保护功能，输入端支持5V超轨工作
- 封装体积超小，提供多种封装规格：TLV2241采用5引脚SOT-23封装，TLV2242采用8引脚MSOP封装
- 差分输入电压范围为±Vcc，任意输入输入电流范围为±10mA，输出电流范围为±10mA，最高结温为150℃，存储温度范围为-65℃~150℃
应用领域
- 适用于长续航便携式应用
- 兼容锂离子电池供电系统，可配合各类微功耗微控制器使用
