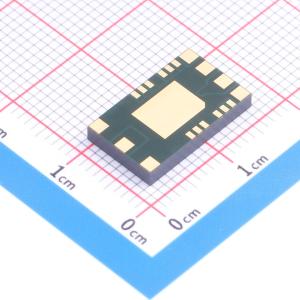

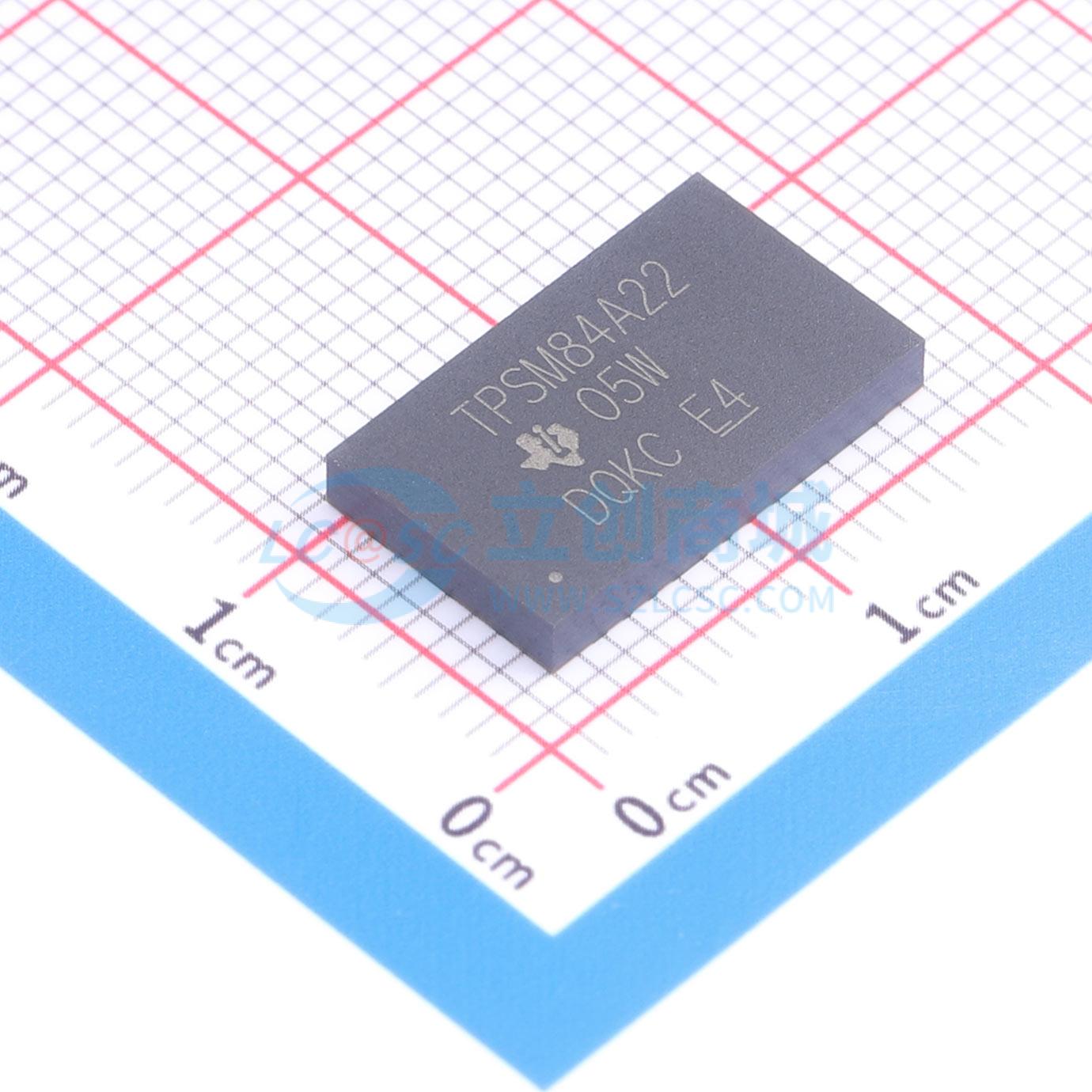

TPSM84A22MOJT
TPSM84A22MOJT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有集成输入和输出电容器的 8V 至 14V 输入、1.2V 至 2.05V 输出、10A 电源模块 20-QFM -40 to 85
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPSM84A22MOJT
- 商品编号
- C2862043
- 商品封装
- QFM-20(9x15)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 8V~14V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压(Vout) | 1.2V~2.05V | |
| 输出电流(最大值) | 10A | |
| 转换效率 | 89% |
商品概述
TPSM84A22是一套易于使用的集成电源解决方案，它将TPS54A20 10A、DC/DC同步降压转换器与功率MOSFET、隔离电感、输入和输出电容以及无源器件完美融合于薄型封装中。这套完备的电源解决方案只需一个电阻即可设置电压，设计过程中无需考虑回路补偿和磁件选型。 对于标准应用而言，凭借这套全集成电源解决方案，无需使用额外的输入或输出电容即可正常运行，而且只需通过一个外部电阻即可设置输出电压。此外，TPSM84A22还支持高频运行，同时兼具超快瞬态响应和精准的稳压能力，轻松满足严格的稳压规范。 该器件采用9mm×15mm的小巧尺寸，方便焊接在印刷电路板上，从而打造一种紧凑的薄型负载点设计。
商品特性
- 全集成电源解决方案，包括输入和输出电容
- 只需一个电阻即可设置电压
- 9mm x 15mm小型封装，最大高度2.3mm
- 与TPSM84A21引脚兼容
- 超快速负载阶跃响应
- 效率高达90%
- 输出电压精度为1%
- 4MHz开关频率与外部时钟同步
- 电源正常输出
- 预偏置输出启动
- 可编程欠压闭锁(UVLO)
- 工作IC结温范围：-40°C至+125°C
- 工作环境温度范围：-40°C至+85°C
- 符合EN55022 B类辐射标准
应用领域
- 电信和无线基础设施
- 测试和测量
- Compact PCI/PCI Express/PXI Express
