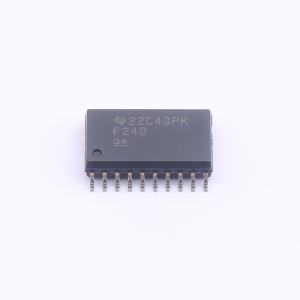

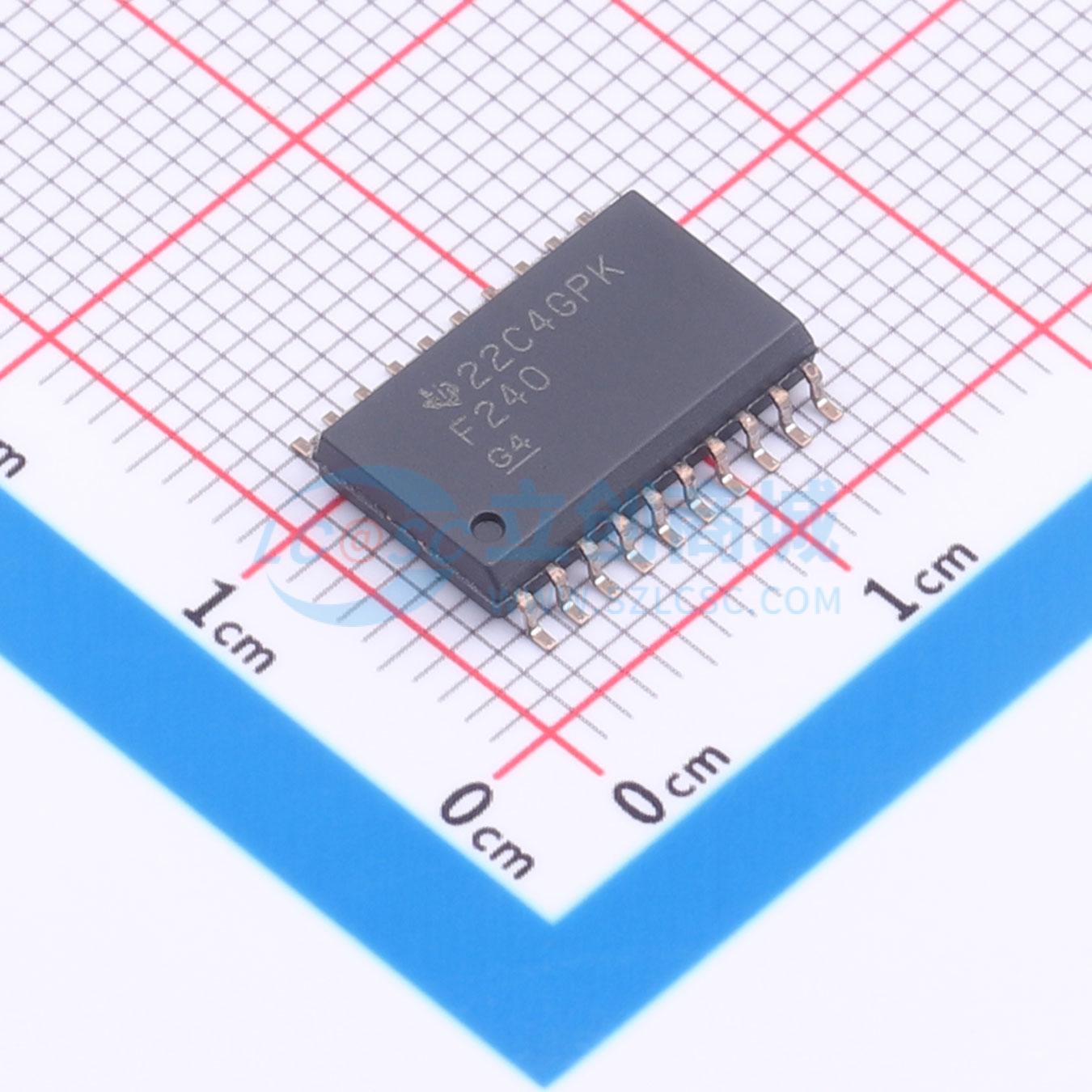

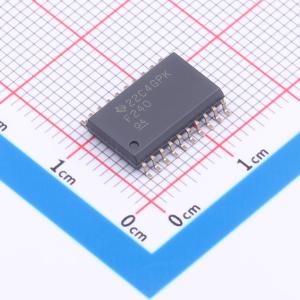

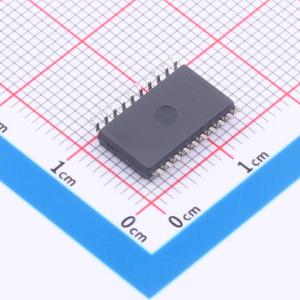

SN74F240DWR

八进制缓冲器/驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74F240 具有三态输出的 8 通道、4.5V 至 5.5V 双极反相器
品牌名称: TI(德州仪器)
商品型号: SN74F240DWR
商品编号: C2862068
商品封装: SOIC-20
包装方式: 编带
商品毛重: 0.85克(g)

商品参数

商品概述

这些八进制缓冲器和线路驱动器专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能和密度。结合'F241和'F244，这些器件提供反相输出与同相输出的可选组合，配有对称的低电平有效输出使能（OE）输入，以及互补OE输入。'F240被组织为两个4位缓冲器/线路驱动器，带有独立的输出使能（OE）输入。当OE为低电平时，器件将数据从A输入传输到Y输出；当OE为高电平时，输出处于高阻态。SN74F240提供TI的收缩小外形封装（DB），该封装占用不到一半的印刷电路板面积，同时保留标准小外形封装相同的I/O引脚数和功能。SN74F240的工作温度范围为0℃至70℃。

商品特性

三态输出可驱动总线线路或缓冲存储器地址寄存器
封装选项包含塑料小外形（SOIC）封装、收缩小外形（SSOP）封装、陶瓷芯片载体，以及塑料和陶瓷DIP

应用领域

三态存储器地址驱动
时钟驱动
面向总线的接收器
面向总线的发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	4
	通道类型	单向
	灌电流(IOL)	64mA

	属性	参数值
	拉电流(IOH)	15mA
	系列	74F
	工作温度	0℃~+70℃
	静态电流(Iq)	63mA
	传播延迟(tpd)	4.7ns@5V,50pF
	功能特性	输出使能
