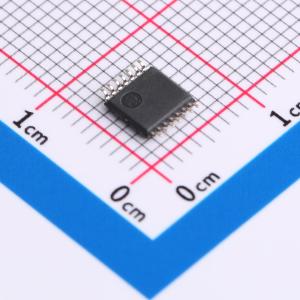

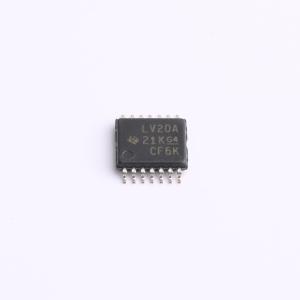

温馨提醒：图片仅供参考，商品以实物为准
SN74LV20APWR
双路四输入正与非门
- 描述
- SN74LV20A 2 通道、4 输入、2V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV20APWR
- 商品编号
- C2862070
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 2 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.5V | |
| 输入低电平(VIL) | 500mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.48V；2V；3.8V | |
| 输出低电平(VOL) | 440mV；550mV；400mV | |
| 系列 | 74LV系列 | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | - | |
| 输出类型 | 推挽式 |
商品概述
本产品为SN54LV20A、SN74LV20A双4输入正与非门，可在2V~5.5V电源电压下工作，实现正逻辑布尔运算Y = 非A·B·C·D 或 Y = 非A + 非B + 非C + 非D，针对部分掉电应用做了完整规范设计，提供多种封装规格
商品特性
- 支持2V~5.5V电源电压工作
- 5V条件下最大传输延迟tpd为6ns
- VCC=3.3V、TA=25℃时，典型输出地反弹电压VOLP小于0.8V
- VCC=3.3V、TA=25℃时，典型输出高电平下冲VOHV大于2.3V
- Ioff支持部分掉电模式工作，Ioff电路可禁用输出，避免器件掉电时反向电流损坏器件
- 闭锁性能超过100mA每路，符合JESD 78 II类规范
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 提供多种封装规格：SN54LV20A支持J、W、FK封装，SN74LV20A支持D、DB、DGV、NS、PW封装，存在无内部连接的引脚
- 最大额定参数：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，高低态输出电压范围-0.5V~VCC+0.5V，掉电状态输出电压范围-0.5V~7V；输入钳位电流-20mA，输出钳位电流-50mA，连续输出电流±25mA，VCC或GND的连续电流±50mA；存储温度范围-65℃~150℃
- 不同封装的热阻抗参数：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，NS封装76℃/W，PW封装113℃/W
- 所有未使用的输入必须接VCC或GND，以保证器件正常工作
