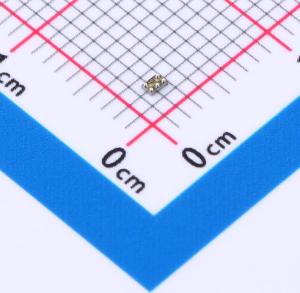

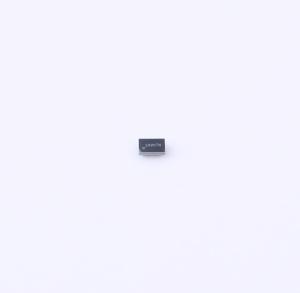

SN74LVC1G17YZPR
单路施密特触发缓冲器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC1G17 具有施密特触发输入的 1.65V 至 5.5V 单路缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G17YZPR
- 商品编号
- C2862333
- 商品封装
- DSBGA-5
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 4.6ns@3.3V,15pF |
商品概述
这款单路施密特触发缓冲器专为 1.65V 至 5.5VVCC 运行而设计。SN74LVC1G17 器件包含一个缓冲器，并执行布尔函数 Y = A 。CMOS 器件具有高输出驱动，同时在宽 Vcc 工作范围内保持低静态功率耗散。SN74LVC1G17 采用多种封装，包括外形尺寸为 0.8mm × 0.8mm 的超小型 DPW 封装。
商品特性
- 采用具有 0.5mm 间距的超小型 0.64mm² 封装 (DPW)
- 支持 5VVCC 运行
- 输入电压高达 5.5V
- 电压为 3.3V 时，toff 最大值为 4.6ns
- 低功耗，ICC 最大值为 10μA
- 电压为 3.3V 时，输出驱动为 ±24mA
- loff 支持带电插入、局部关断模式以及后驱动保护
- 门锁性能超出 JESD78II 类规范要求的 100mA
- 静电放电 (ESD) 保护性能超过 JESD22 规范的要求
- 2000V 人体放电模型 (A114 - A)
- 200V 机器模型 (A115 - A)
- 1000V 充电器件模型 (C101)
应用领域
- AV 接收器
- 音频接口盒：便携式
- 蓝光播放器与家庭影院
- MP3 播放器/录音机
- 个人数字助理 (PDA)
- 电源：电信/服务器交流/直流电源：单控制器：模拟和数字
- 固态硬盘 (SSD)：客户端和企业级
- 电视：LCD 电视/数字电视和高清电视 (HDTV)
- 平板电脑：企业
- 视频分析：服务器
- 无线耳机、键盘和鼠标
