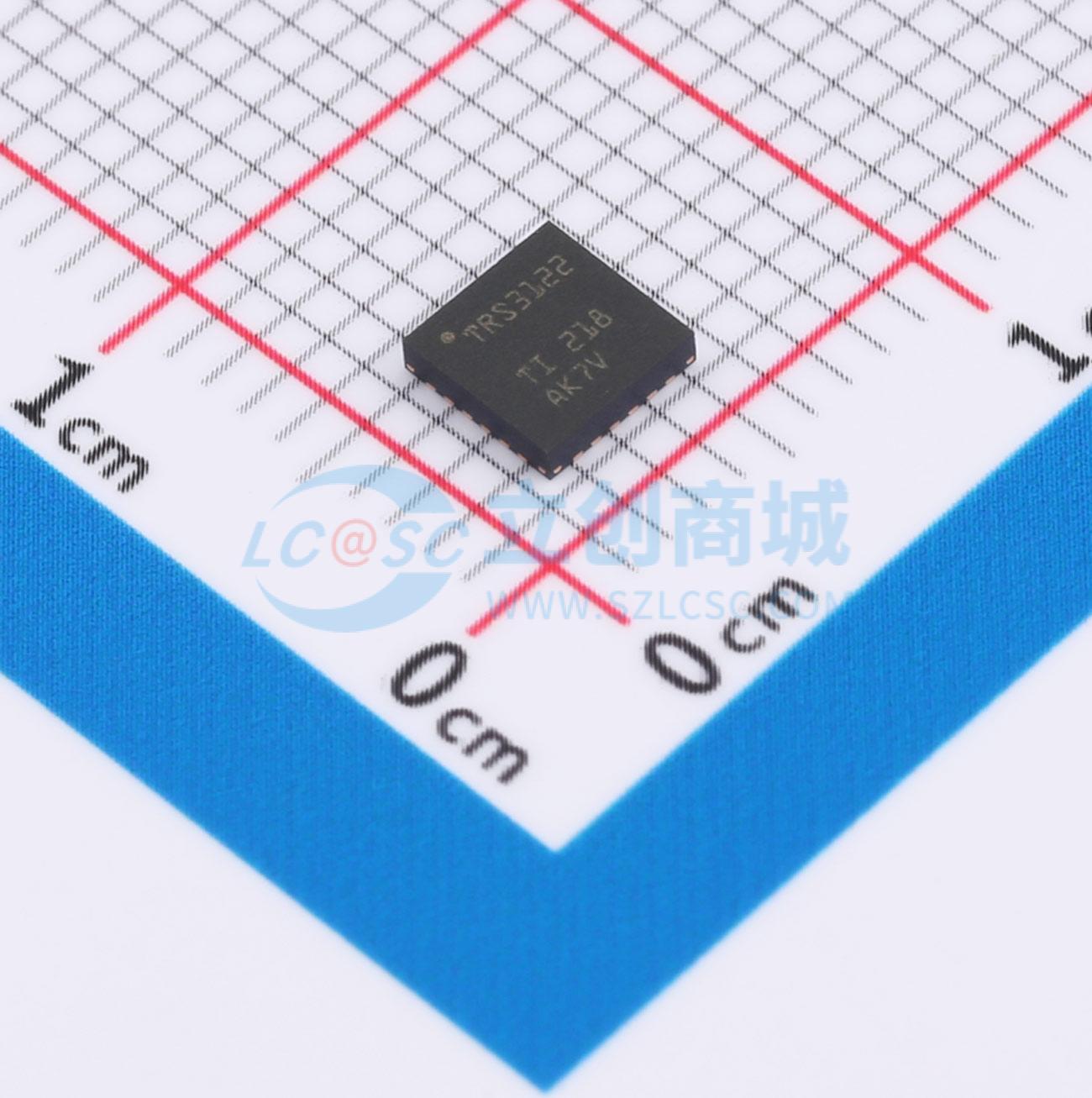

温馨提醒：图片仅供参考，商品以实物为准

TRS3122ERGET

TRS3122E 1.8V低功耗双路RS-232收发器

描述: 一款具有双驱动器、双接收器的RS-232接口器件，支持混合电压运行。
品牌名称: TI(德州仪器)
商品型号: TRS3122ERGET
商品编号: C2862350
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.255克(g)

商品参数

商品概述

TRS3122E是一款具有双驱动器、双接收器的RS - 232接口器件，配有分离电源引脚以支持混合电压运行。使用IEC 61000 - 4 - 2气隙放电方法，IEC 61000 - 4 - 2接触放电方法和人体放电模型分别保护全部RS - 232输入和输出不受±15kV、±8kV和±15kV电压的影响。电荷泵需要使用5个0.1μF小电容，以便器件能够在低至1.8V的电源供电下运行。TRS3122E能够以高达1000kbps的数据速率运行，同时保持与RS - 232相兼容的输出水平。TRS3122E具有一个独特的VL引脚，可实现在混合逻辑电压系统内运行。可通过VL引脚设定驱动器输入(DIN)和接收器输出(ROUT)逻辑电平。当连接低电压微控制器或通用异步收发器(UART)时，不再需要使用附加电压电平转换器。该器件具备“自动省电增强”(Auto Powerdown Plus)功能，如果连续30秒未收发任何数据，则自动进入低功耗模式。

商品特性

扩展VCC工作节点：1.8V、3.3V或5.0V
独特的三倍频器电荷泵架构，与3.3V和5V电源保持兼容的同时实现低至1.8V的VCC
集成电平转换功能，连接低电压MCU时无需使用外部电源或附加电平转换器
RIN输入和DOUT输出端的增强型ESD保护：
- ±15kV IEC 61000 - 4 - 2气隙放电
- ±8kV IEC 61000 - 4 - 2接触放电
- ±15kV人体放电模式
数据速率指定为1000Kbps
自动断电增强特性
关断电源电流低至0.5μA
满足甚至超过RS - 232接口的兼容性要求

应用领域

远程射频单元(RRU)
基带装置(BBU)
电子销售点(EPOS)
诊断和数据传输
电池供电类设备

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2

	属性	参数值
	数据速率	1Mbps
	工作电压	1.65V~5.5V
	工作温度	-40℃~+85℃
