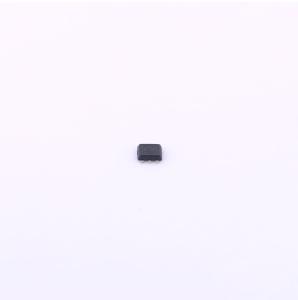

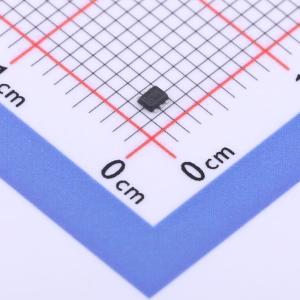

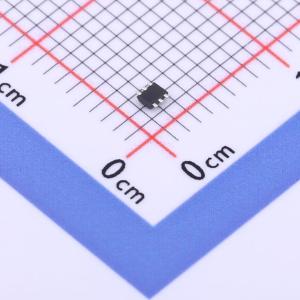

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G3157DRLR
SN74LVC1G3157单极双投模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道单极双投(SPDT)模拟开关，工作电压范围为1.65V至5.5V。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G3157DRLR
- 商品编号
- C2862366
- 商品封装
- SOT-5x3
- 包装方式
- 编带
- 商品毛重
- 0.1288克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 5.7ns | |
| 导通电阻(Ron) | 6Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 3.8ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 17.3pF | |
| 带宽 | 340MHz | |
| 传播延迟(tpd) | 300ps |
商品概述
该单通道单极双投 (SPDT) 模拟开关的额定工作电压为 1.65V 至 5.5V VCC。SN74LVC1G3157 器件可处理模拟信号和数字信号。SN74LVC1G3157 器件允许在任意方向传输振幅高达 VCC（峰值）的信号。
商品特性
- ESD 保护性能超过 JESD 22 规范要求
- 2000V 人体放电模型 (A114 - A)
- 1000V 充电器件模型 (C101)
- 1.65V 至 5.5V VCC 运行
- 可在 125°C 的温度下运行
- 指定的先断后合开关
- 轨到轨信号处理
- 室温下的典型工作频率为 340MHz
- 高速，典型值为 0.5ns
- 低导通电阻，典型值 6Ω (VCC = 4.5V)
- 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
应用领域
- 可穿戴设备和移动设备
- 便携式计算
- 物联网（IoT）
- 音频信号路由
- 远程无线电单元
- 便携式医疗设备
- 监控
- 家庭自动化
- I2C/SPI/UART 总线多路复用
- 无线充电
