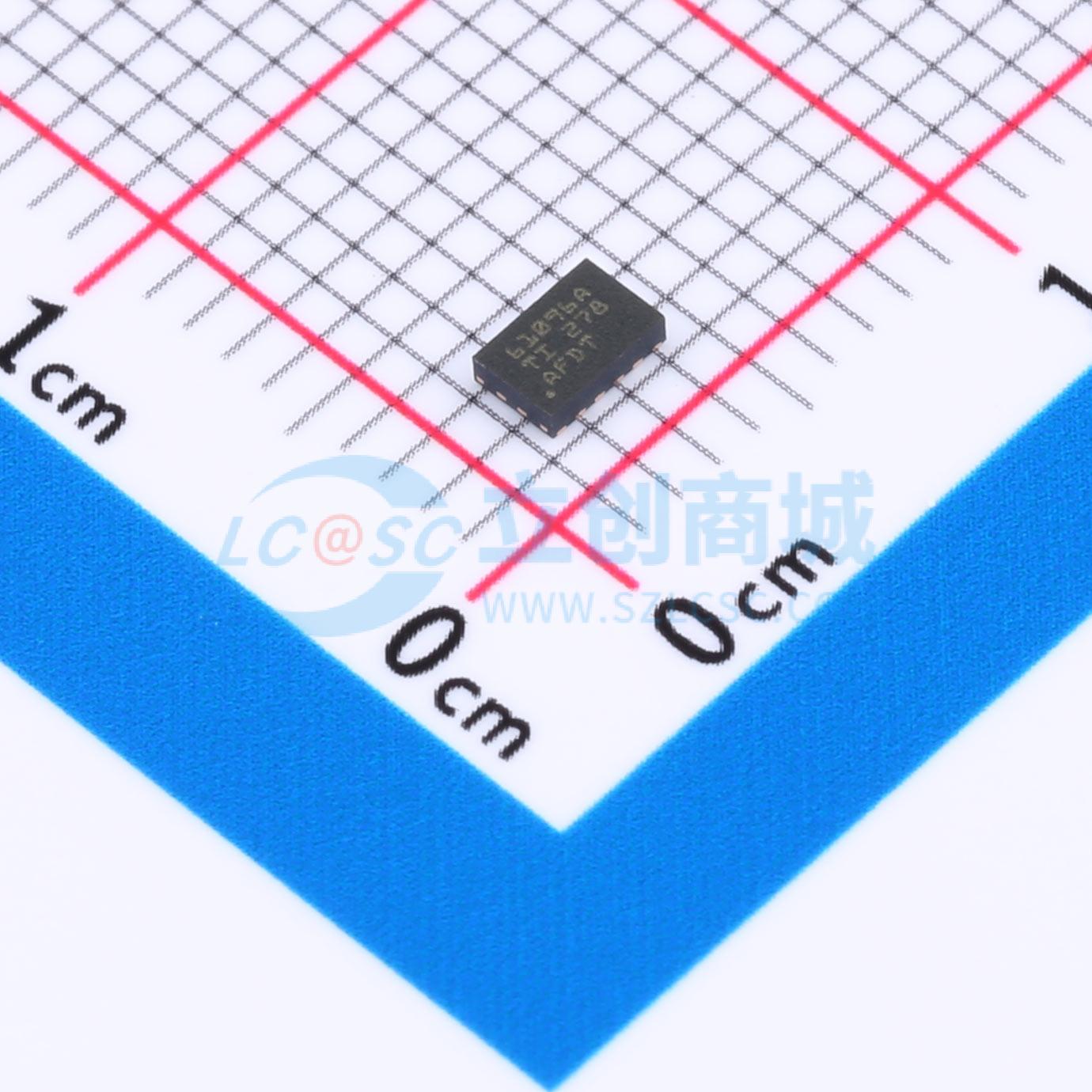

温馨提醒：图片仅供参考，商品以实物为准

TPS61096ADSSR

28V输出电压升压转换器，具有超低静态电流

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61096A 具有 1μA 静态电流的 28V 输出电压升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS61096ADSSR
商品编号: C2862062
商品封装: USON-12-EP(2x3)
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

TPS61096A是一款具有超低静态电流的高输出电压升压转换器。它专为需要在轻载条件下实现高效率的产品而设计，可由两节碱性电池、一节锂离子或锂聚合物电池供电。 TPS61096A集成了一个30V功率开关和一个功率二极管，其输出电压最高可达28V。该器件采用PFM峰值电流控制方案，可在较宽的输入和输出负载条件范围内实现最高效率。它仅消耗1μA的静态电流，在10μA负载条件下效率可达70%。 TPS61096A还支持可选的电感器峰值电流。在250mA电流限制下，TPS61096A可降低电感器纹波，从而减小轻载应用中外围元件的尺寸。在500mA电流限制下，TPS61096A可在3.3V至18V的转换中提供30mA的输出电流。 TPS61096A集成了双通道低功耗电平转换器，可将低电平信号转换为特定应用所需的输出电压电平信号。每通道仅消耗1μA的静态电流，并确保在整个输出范围内实现极低的静态和动态功耗。 TPS61096A采用12引脚3.0mm x 2.0mm WSON封装。

商品特性

输入引脚（VIN）的静态电流低至1μA
工作输入电压范围为1.8V至5.5V
输出电压可调范围为4.5V至28V
可选电感器峰值电流：– 0.25A和0.5A
集成功率二极管
集成电平转换器
10μA负载下效率达70%
12引脚3mm x 2mm WSON封装
使用WEBENCH电源设计器基于TPS61096A创建定制设计

应用领域

手写笔
记忆式液晶显示器偏置
传感器电源
通用偏置
RF MEMS继电器电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.8V~5.5V
	输出电压	4.5V~28V
	输出电流	-
	开关频率	-
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	1.2uA
	开关管(内置/外置)	内置
	输出类型	可调
