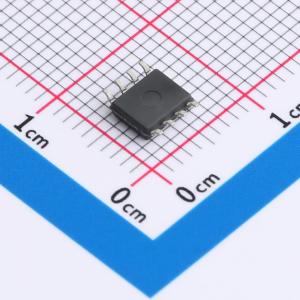

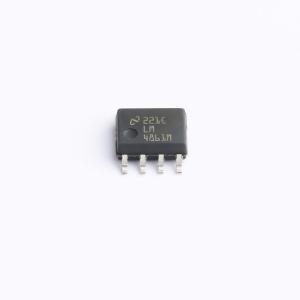

温馨提醒：图片仅供参考，商品以实物为准
LM4861MX
单声道AB类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM4861 1.1W 单声道模拟输入 AB 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM4861MX
- 商品编号
- C2862010
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.329克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1.5Wx1@8Ω | |
| 工作电压 | 2V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.72% | |
| 静态电流(Iq) | 6.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 电源纹波抑制比(PSRR) | 65dB |
商品概述
LM4861是一款桥接式音频功率放大器，使用5V电源时，能够在总谐波失真加噪声（THD+N）为1%的情况下，向8Ω负载提供1.1W的连续平均功率。 Boomer音频功率放大器专为采用表面贴装封装、使用最少数量的外部元件来提供高质量输出功率而设计。由于LM4861无需输出耦合电容、自举电容或缓冲网络，因此非常适合低功耗便携式系统。 LM4861具备外部可控的低功耗关断模式以及内部热关断保护机制。 单位增益稳定的LM4861可通过外部增益设置电阻进行配置，在不使用外部补偿元件的情况下，差分增益最高可达10。通过适当的补偿可以实现更高的增益。
商品特性
- 无需输出耦合电容、自举电容或缓冲电路
- 小外形集成电路（SOIC）封装
- 与PC电源兼容
- 热关断保护电路
- 单位增益稳定
- 具备外部增益配置能力
应用领域
- 个人电脑
- 便携式消费产品
- 有源扬声器
- 玩具和游戏
