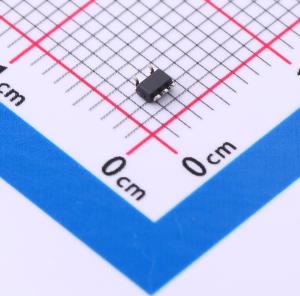

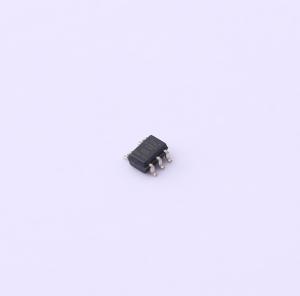

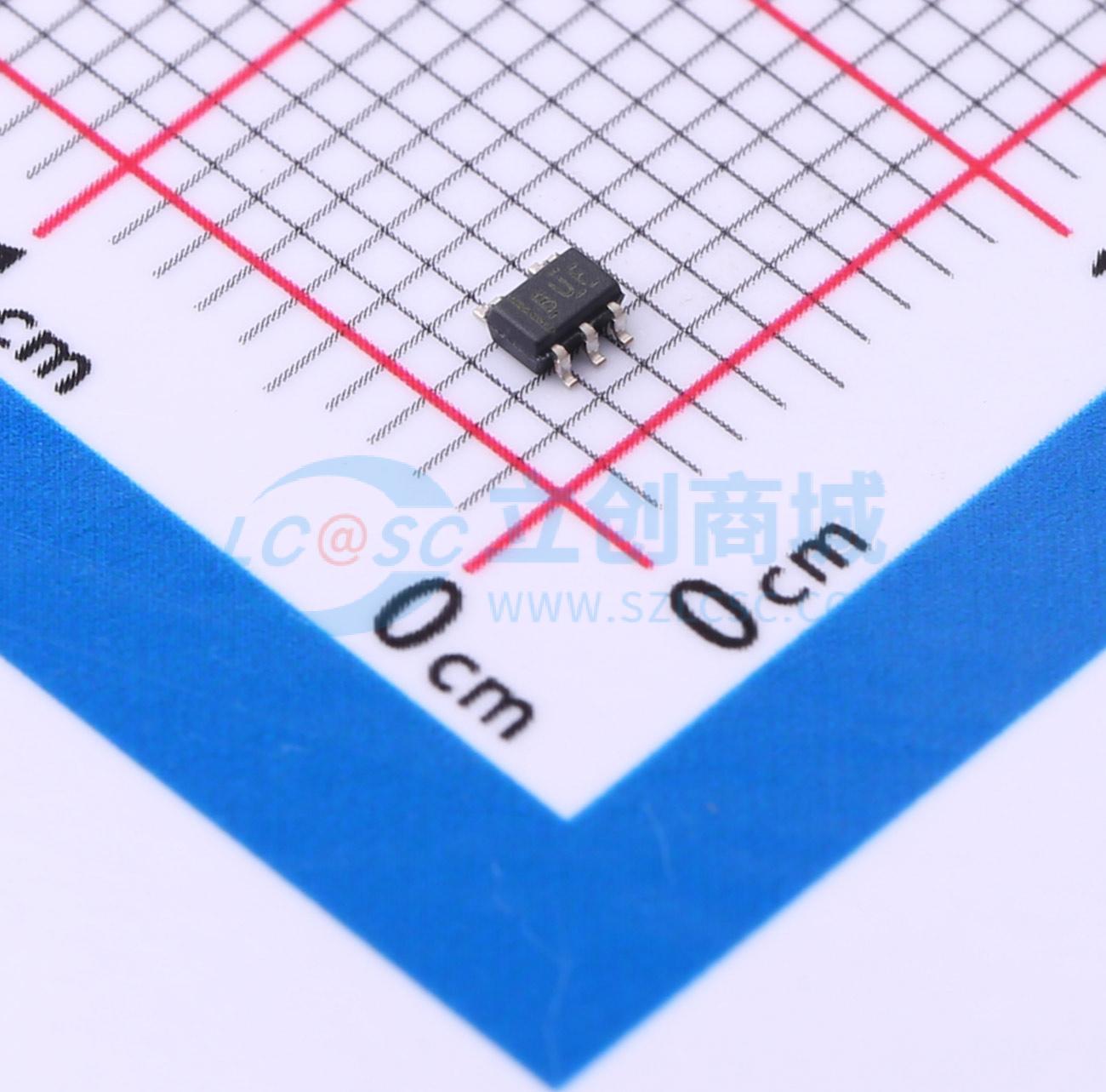

SN74LVC1G02MDCKREP
单2输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G02-EP 单路 2 输入、1.65V 至 5.5V 或非门（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G02MDCKREP
- 商品编号
- C2861737
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.9V；2.4V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；600mV；300mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
该产品是一款单2输入正或非门，支持1.65V~5.5V Vcc工作电压，正逻辑下实现布尔函数Y = 非(A+B) 或 Y = 非A × 非B，可在部分掉电模式下工作，采用将裸片作为封装主体的封装技术，掉电时Ioff电路可关断输出，避免损坏性回流电流流过器件。
商品特性
- 扩展工作温度范围为-55℃~125℃
- 支持5V Vcc工作
- 输入可承受最高5.5V电压
- 3.3V工作条件下最大传输延迟tpd为3.6ns
- 低功耗，最大静态电流Icc为10μA
- 3.3V工作条件下输出驱动能力为±24mA
- Ioff电路支持部分掉电模式操作
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能满足JESD 22标准要求，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
- 器件合格性符合JEDEC及行业标准，可保证扩展温度范围内可靠工作
- 所有未使用输入端必须接Vcc或GND，以保证器件正常工作
