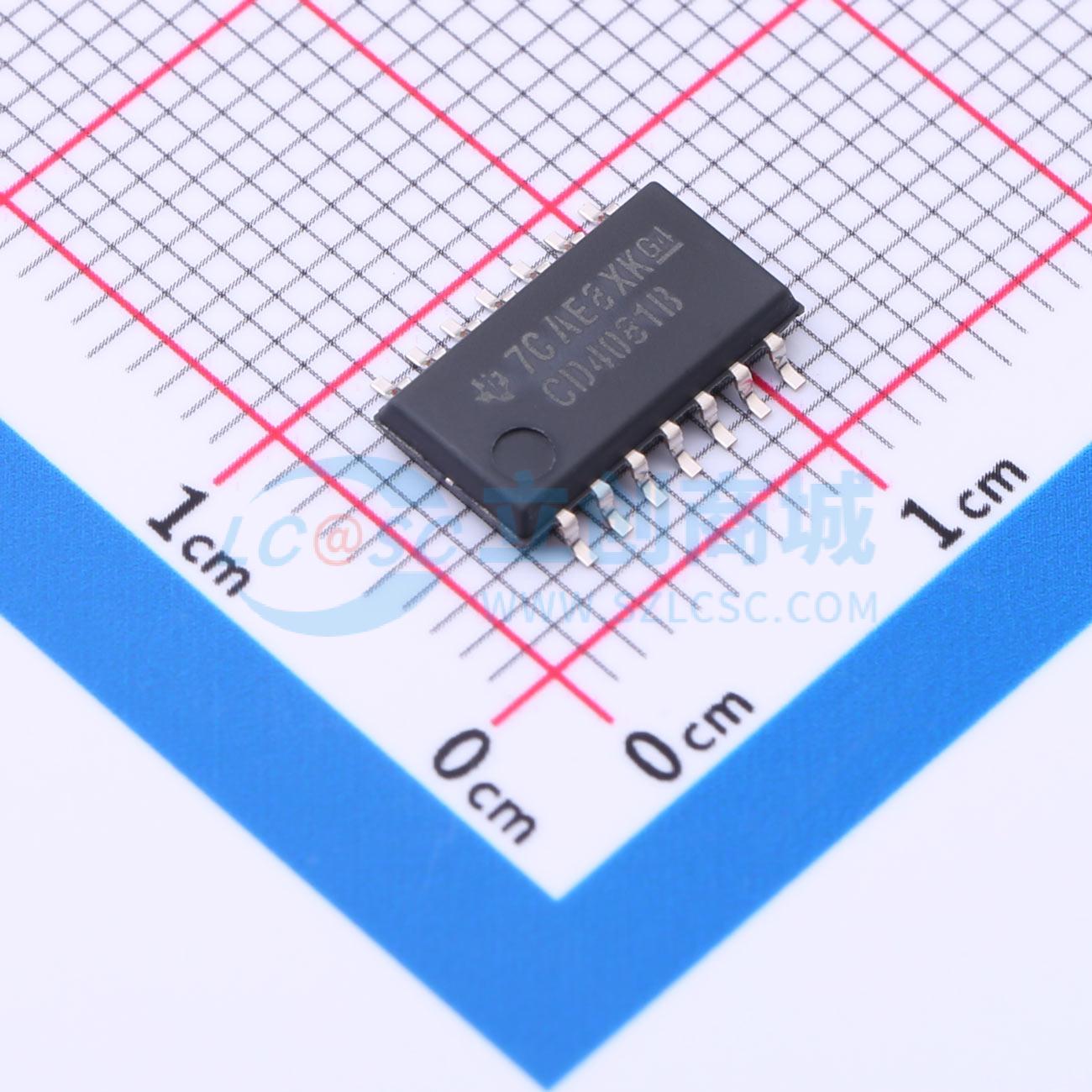

CD4081BNSR
CD4081BNSR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4081B 4 通道、双输入、3V 至 18V 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4081BNSR
- 商品编号
- C2861826
- 商品封装
- SO-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 5uA | |
| 灌电流(IOL) | 4.2mA | |
| 拉电流(IOH) | 4.2mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 14.95V；9.95V；4.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | CD4 | |
| 传播延迟(tpd) | 60ns@10V | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
该产品为额定耐压20V的高压型CMOS与门，包含CD4073B三3输入与门、CD4081B四2输入与门、CD4082B双4输入与门，可帮助设计人员直接实现与逻辑功能，补充现有CMOS门电路产品系列，提供多种封装规格。
商品特性
- 中速运行，VDD=10V时，典型传播延迟tPLH、tPHL为60ns
- 在20V电压下完成100%静态电流测试
- 全封装温度范围下，18V时最大输入电流为1μA；18V、25℃条件下最大输入电流为100nA
- 全封装温度范围下的噪声容限为：VDD=5V时1V，VDD=10V时2V，VDD=15V时2.5V
- 输出特性标准化，对称输出
- 提供5V、10V、15V参数额定值
- 符合JEDEC B系列CMOS器件描述标准的所有要求
- 封装类型包括14引脚密封双列直插陶瓷封装、14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄型缩小小外形封装
