温馨提醒：图片仅供参考，商品以实物为准

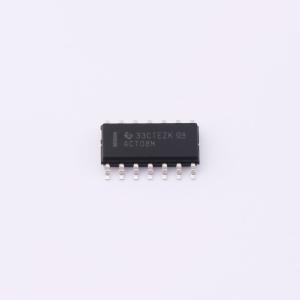

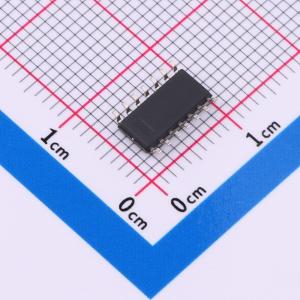

CD74ACT08M96
四通道双输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74ACT08 具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74ACT08M96
- 商品编号
- C2861867
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 系列 | 74ACT系列 | |
| 传播延迟(tpd) | 12.9ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
ACT08 器件是四通道双输入正与门。此类器件以正逻辑执行布尔函数 Y = A · B 或 Y = A + B 。封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。本体尺寸（长 × 宽）为标称值，不包括引脚。
商品特性
- 输入兼容TTL电压
- 双极 F、AS 和 S 的速度，同时功耗显著降低
- 平衡传播延迟
- 缓冲输入
- ±24mA 输出驱动电流，扇出至 15 个 F 器件
- 防 SCR 闩锁 CMOS 工艺和电路设计
- ESD 保护超过 2kV
