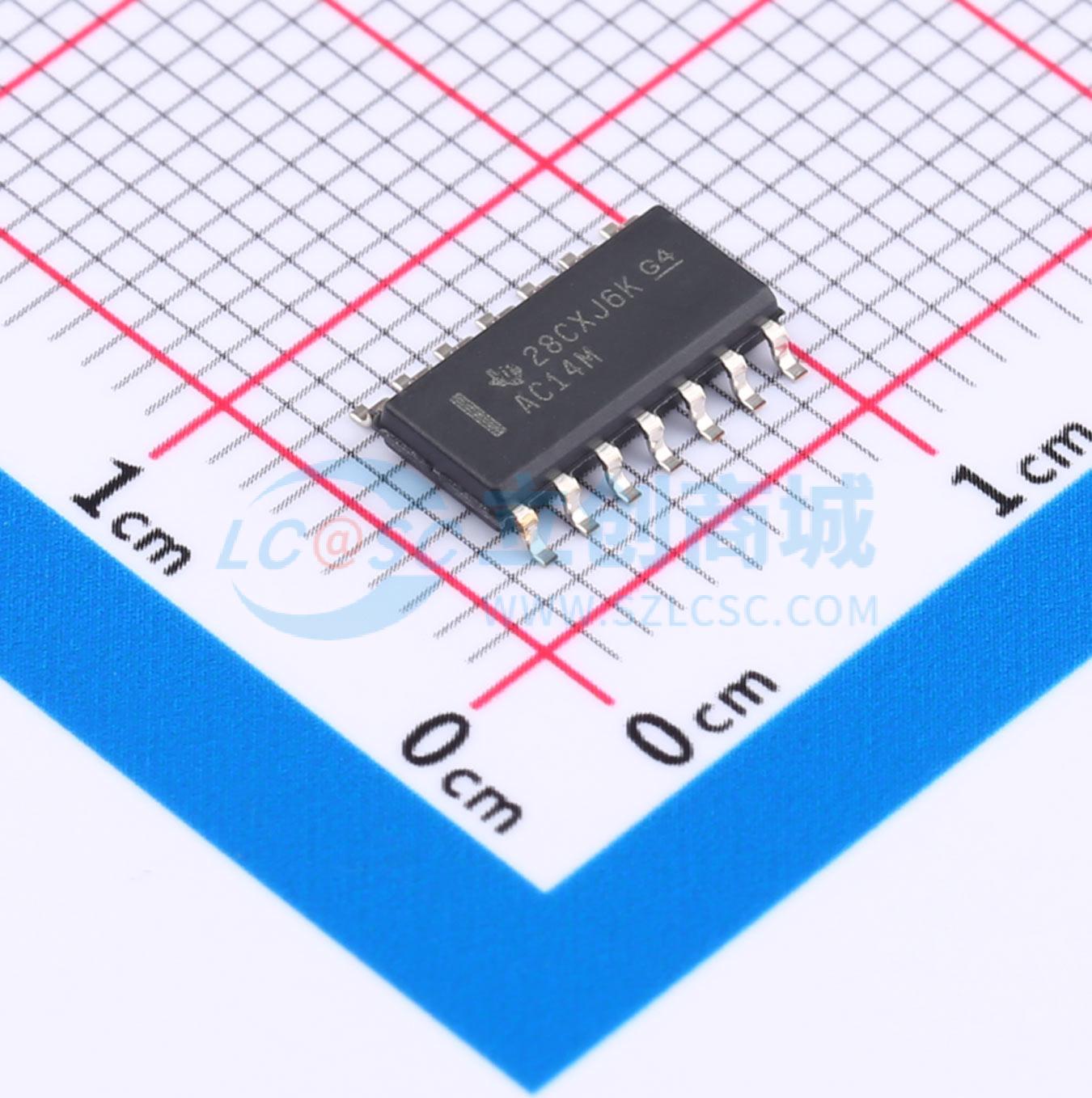

温馨提醒：图片仅供参考，商品以实物为准
CD74AC14M
CD74AC14 六脚施密特触发器反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有施密特触发输入的 6 通道、1.5V 至 5.5V 反相器 14-SOIC -55 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74AC14M
- 商品编号
- C2861840
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.309克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.5V~5.5V | |
| 静态电流(Iq) | 80uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 4.4V；1.4V；3.94V；2.9V；2.58V | |
| 输出低电平(VOL) | 360mV；100mV | |
| 传播延迟(tpd) | 10.5ns@5V,50pF | |
| 系列 | 74AC | |
| 工作温度 | -55℃~+125℃ |
商品概述
CD74AC14包含六个独立反相器，实现布尔功能Y = 非A。每个电路可作为独立反相器工作，由于施密特作用，反相对正向信号(VT+)和负向信号(VT-)具有不同的输入阈值电平。
商品特性
- 工作电压范围1.5V~5.5V，在电源电压的30处具备平衡抗干扰能力
- 具备双极F、AS、S级速度，功耗显著降低
- 抗干扰能力优于标准反相器
- 可适应比标准输入更慢的上升、下降压摆率
- 传播延迟平衡
- 输出驱动电流为±24mA
- 可扇出至15个F器件
- 采用抗SCR闩锁的CMOS工艺和电路设计
- 可承受超过2kV的静电放电防护
- 最大电源电压范围为-0.5V~6V
- 输入钳位电流为±20mA
- 输出钳位电流为±50mA
- 连续输出电流为±50mA
- VCC或GND的连续电流为±100mA
- E封装热阻抗为80℃/W，M封装热阻抗为86℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用输入端必须接VCC或GND，以保证器件正常工作
