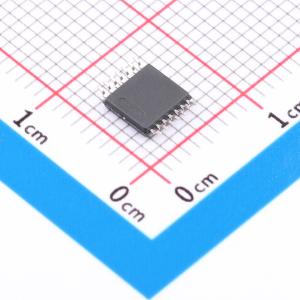

温馨提醒：图片仅供参考，商品以实物为准
SN74HCU04PWR
六反相器，宽工作电压范围2V至6V，典型传输延迟7ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCU04 6 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCU04PWR
- 商品编号
- C2861920
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.528669克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.7V~4.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 3.98V；1.8V；5.48V | |
| 输出低电平(VOL) | 200mV；260mV；260mV | |
| 传播延迟(tpd) | 14ns@6V,50pF | |
| 系列 | 74HCU | |
| 工作温度 | -40℃~+85℃ |
商品概述
HCU04器件包含六个独立反相器，在正逻辑下实现布尔功能Y等于A的非，包含SN54HCU04、SN74HCU04两种产品系列，提供多种封装规格。
商品特性
- 工作电压范围为2V~6V
- 输出最多可驱动10个LSTTL负载
- 功耗较低，最大电源电流Icc为20μA
- 典型传输延迟tpd为7ns
- 5V工作条件下输出驱动电流为±4mA
- 最大输入电流为1μA
- 输出为无缓冲输出
- 电源电压最大值范围为-0.5V~7V
- 输入钳位电流最大值为±20mA，输出钳位电流最大值为±20mA
- 连续输出电流最大值为±25mA，VCC或GND的连续电流最大值为±50mA
- 存储温度范围为-65℃~150℃
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
