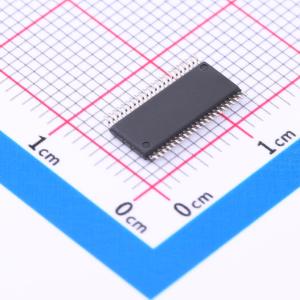

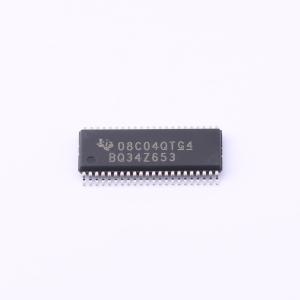

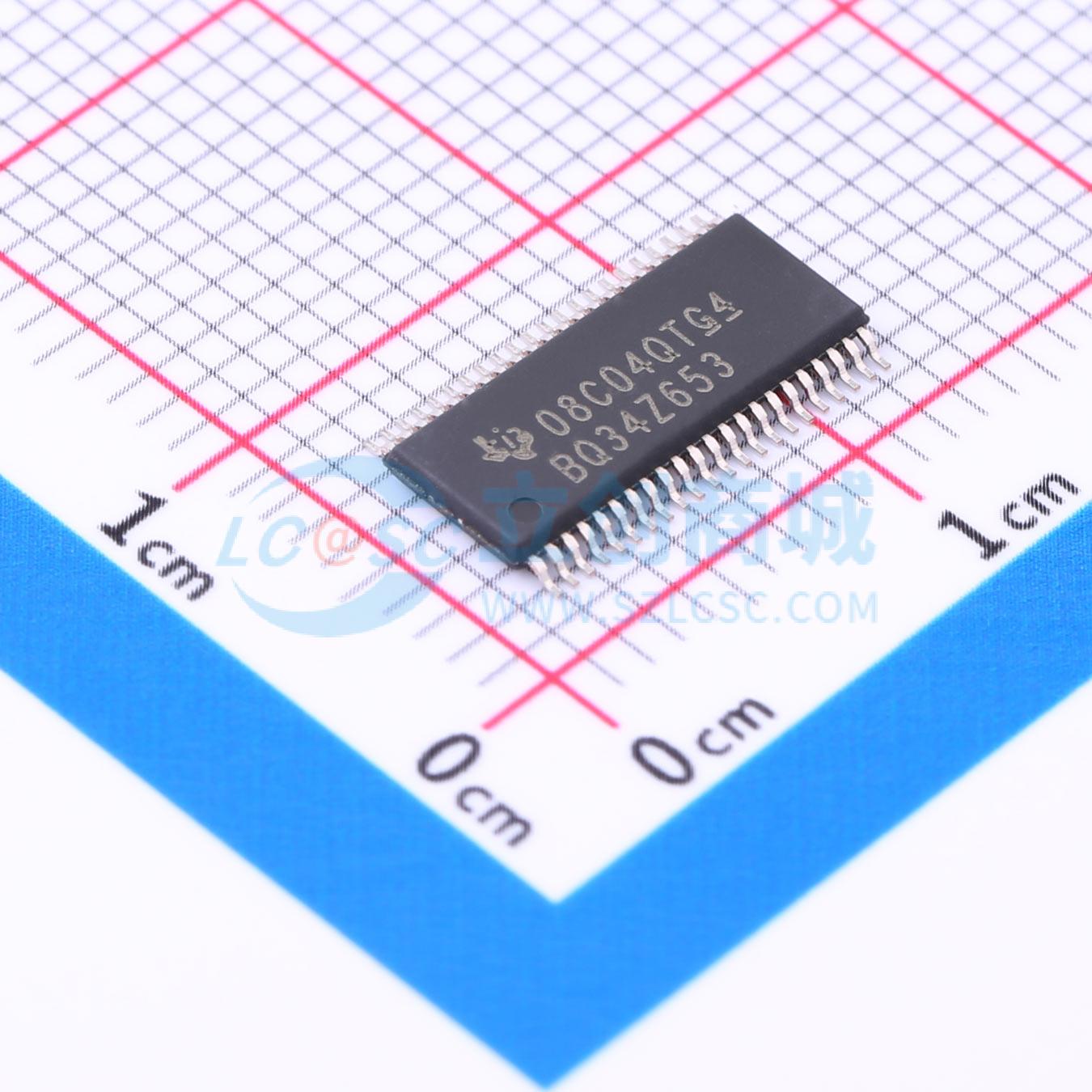

温馨提醒：图片仅供参考，商品以实物为准

BQ34Z653DBTR

带外部电池加热器控制和 LCD 显示屏启用 Impedance Track 技术的 SBS 1.1 兼容电池电量计和保护电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 符合 SBS 1.1 标准的电量监测计和保护器，带外部电池发热控制和 LCD 显示屏 44-TSSOP -40 to 85
品牌名称: TI(德州仪器)
商品型号: BQ34Z653DBTR
商品编号: C2861924
商品封装: TSSOP-44
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

采用获专利的 Impedance Track 技术的 bq34z653 SBS 标准兼容电量监测计与保护 IC 是面向电池组或系统内安装的单一 IC 解决方案。bq34z653 使用其集成型高性能模拟外设，可测量锂离子或锂聚合物电池内的可用电量并保存可用电量的准确记录。bq34z653 可监控容量变化、电池阻抗、开路电压以及其它电池组的关键参数，可通过一条串行通信总线向系统主机控制器报告信息。通过与集成型模拟前端 (AFE) 短路与过负载保护功能结合在一起，bq34z653 在大大提高功能和安全性的同时还可大大降低智能电池电路的外部组件数量、成本和尺寸。所实施的 Impedance Track 电量监测技术可持续地分析电池阻抗，从而可实现极高精度的电量监测。这可通过每个周期的每个阶段的放电速率、温度以及电池老化情况精确计算出剩余容量。

商品特性

已为下一代产品申请专利 Impedance Track 技术可准确测量锂离子和锂聚合物电池中的可用电量
在电池使用寿命范围内小于 ±1% 的误差
支持智能电池技术规范 SBS V1.1
2 节串联至 4 节串联锂离子与锂聚合物电池的高灵活配置
电池温度加热器控制
支持超低功耗模式的强大 8 位精简指令集 (RISC) CPU
可编程保护特性的完全阵列：电压、电流和温度
符合 JEITA 标准
可处理更复杂充电模式的附加灵活性
使用寿命的数据记录
针对电池组情况，驱动 3，4 和 5 段 LED 或者 LCD
支持 SHA-1 认证
同一封装中的完整电池保护与电量测量解决方案
采用 44 引脚薄型小外形尺寸(TSSOP)(DBT)封装

应用领域

笔记本电脑
医疗与测试设备
便携式仪表

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；监测芯片
	工作电压	4.5V~25V
	充电饱和电压	-
	放电截止电压	-
	电池类型	锂电池

	属性	参数值
	电池节数	2~4
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	100nA
	接口类型	SMBus
