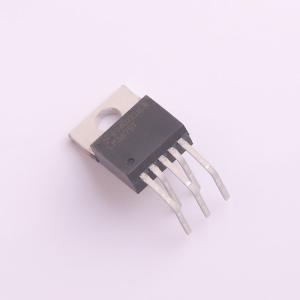

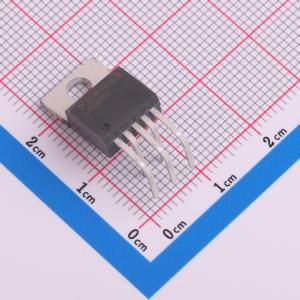

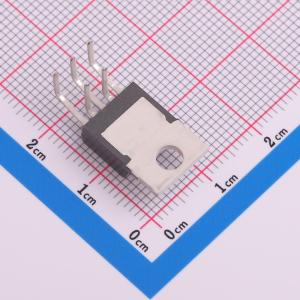

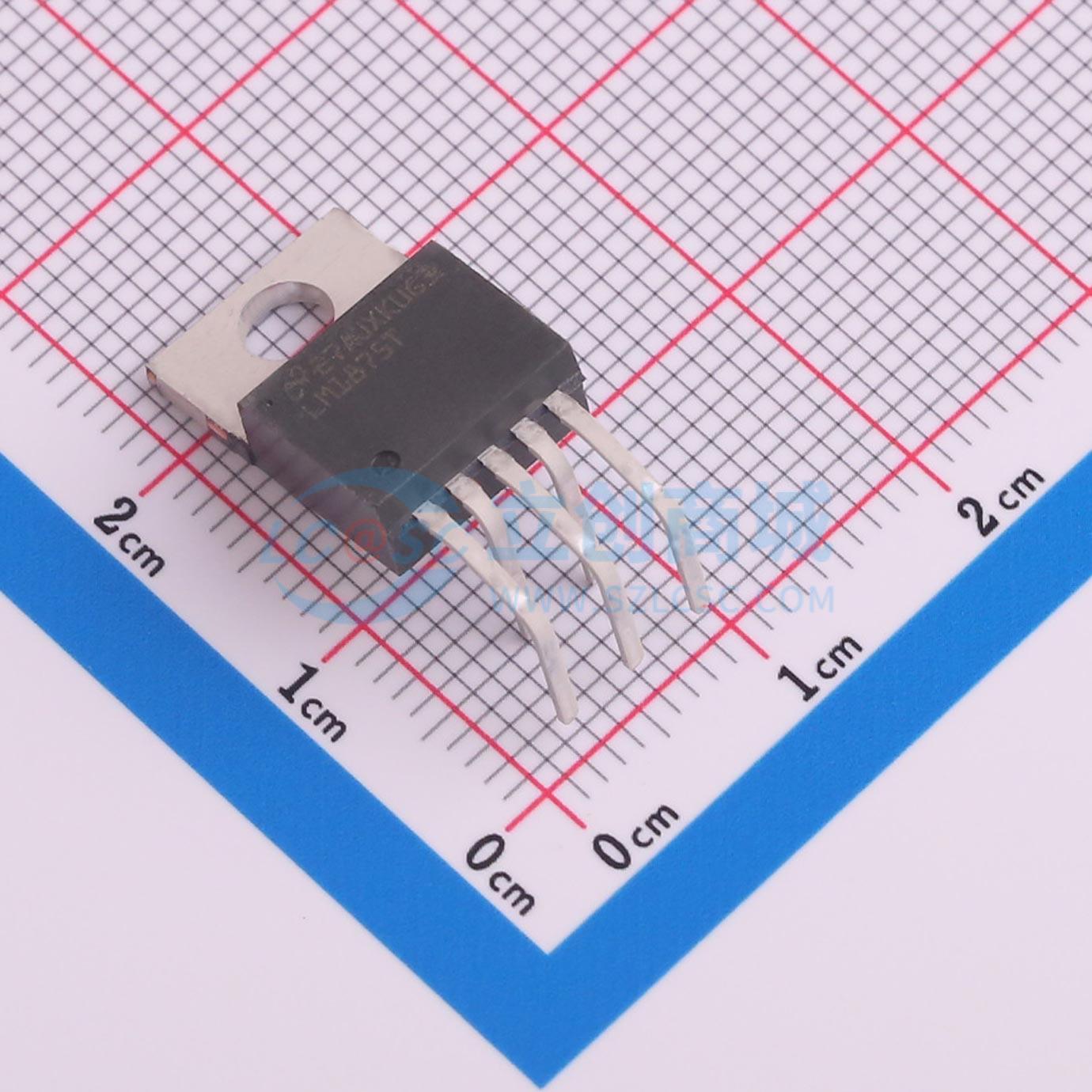

LM1875T/LF02
音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM1875 20W 音频功率放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM1875T/LF02
- 商品编号
- C2861925
- 商品封装
- TO-220-5
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 25Wx1@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.015% | |
| 静态电流(Iq) | 70mA | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 94dB | |
| 效率 | - | |
| 输入通道数 | - | |
| 功能特性 | 过压保护 | |
| 工作电压 | 16V~60V；8V~30V | |
| 工作温度 | 0℃~+70℃ |
商品概述
LM1875是一款单芯片功率放大器，可为消费类音频应用提供极低失真和高品质性能。LM1875使用±25V电源时，可向4Ω或8Ω负载输出20W功率；使用8Ω负载和±30V电源时，可输出超过30W功率。该放大器设计为只需极少外部元件即可工作，器件过载保护包含内部限流和热关断功能。LM1875采用电路技术和工艺，即使在高输出功率水平下也能实现极低的失真水平，其他特性包括高增益、快压摆率、宽功率带宽、大输出电压摆幅、高电流能力和极宽的电源范围，放大器内部已经补偿，在增益为10或更高时可保持稳定。器件内置有限的ESD保护，存储或操作期间应将引脚短接或将器件放置在导电泡沫中，防止静电损坏MOS栅极。
商品特性
- 最高可输出30W输出功率
- 电压增益典型值为90dB
- 低失真：1kHz、20W条件下失真为0.015
- 功率带宽可达70kHz
- 具备对地交流和直流短路保护
- 带热保护功能
- 电流能力可达4A
- 电源范围为16V~60V
- 内置输出保护二极管
- 纹波抑制比为94dB
- 采用TO-220塑料功率封装
- 内置由内部限流和热关断组成的过载保护功能
应用领域
- 高性能音频系统
- 桥式放大器
- 立体声留声机
- 伺服放大器
- 仪器系统
