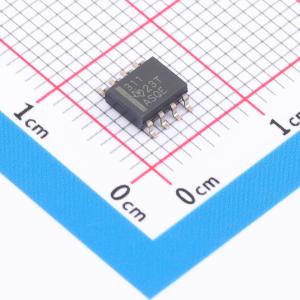

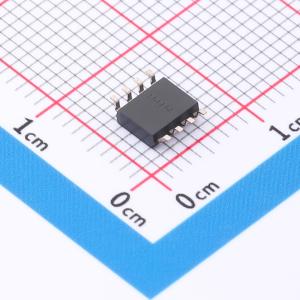

温馨提醒：图片仅供参考，商品以实物为准

TPA311DR

350mW单声道AB类音频功率放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPA311 支持从桥接式负载切换至单端开关模式的 350mW、单声道 AB 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA311DR
商品编号: C2861930
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

TPA311是一款桥接负载（BTL）或单端（SE）音频功率放大器，专门面向需要内置扬声器和外接耳机工作的低压应用开发。使用3.3 V电源供电时，TPA311可在整个语音频段向BTL 8 Ω负载输出250 mW连续功率，总谐波失真加噪声低于1%。虽然该器件的特性可覆盖至20 kHz，其工作针对蜂窝通信这类较窄带宽应用进行了优化。BTL配置在大多数应用中无需输出端的外部耦合电容，这对于小型电池供电设备尤为重要。TPA311的一个独特特点是，当需要驱动耳机时，允许放大器动态地在BTL和SE之间切换，无需复杂的机械开关或辅助器件即可驱动外部负载。该器件针对功耗敏感应用提供关断模式，带有特殊的防爆音电路，可几乎消除退出关断模式和上电循环过程中的扬声器噪声。TPA311提供8引脚SOIC表面贴装封装，以及带PowerPAD的表面贴装MSOP封装，可减少50%的电路板空间，并降低40%的高度。

商品特性

完全符合3.3 V与5 V工作规格
支持2.5 V至5.5 V电源电压
集成关断控制功能
支持BTL转SE模式控制
集成防爆音电路
集成过热与短路保护
采用表面贴装封装
提供SOIC封装以及带PowerPAD的MSOP封装

应用领域

需要内置扬声器和外接耳机的低压应用
蜂窝通信
小型电池供电设备
功耗敏感音频应用

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	单声道
	输出功率	700mWx1@8Ω
	总谐波失真+噪声(THD+N)	1.3%；1%
	静态电流(Iq)	60uA；7uA

	属性	参数值
	电源纹波抑制比(PSRR)	76dB；85dB
	效率	58.3%
	功能特性	使能/关断功能；自动静音/免噪音开关
	工作电压	2.5V~5.5V
	工作温度	-40℃~+85℃
