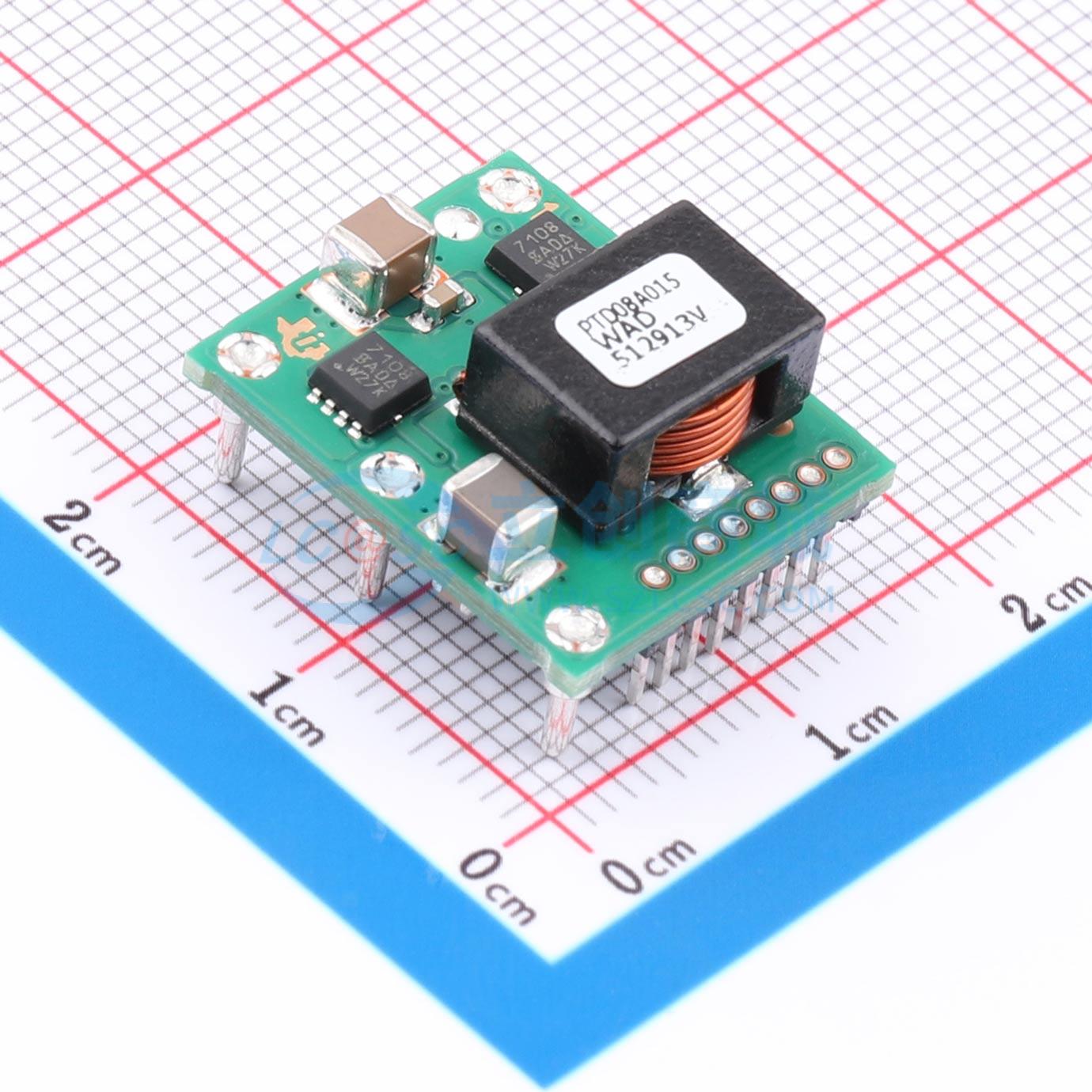

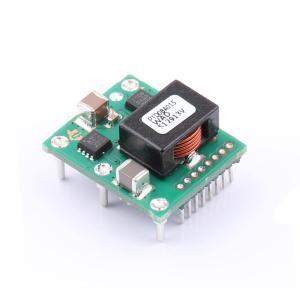

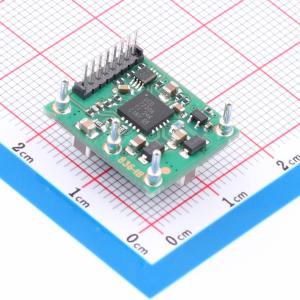

温馨提醒：图片仅供参考，商品以实物为准
PTD08A015WAD
15A、4.75V 至 14V 输入、非隔离、宽输出数字电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PTD08A015W 15A、4.75V 至 14V 输入、非隔离式数字电源传动模块
- 品牌名称
- TI(德州仪器)
- 商品型号
- PTD08A015WAD
- 商品编号
- C2861934
- 商品封装
- DIP-12
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.75V~14V | |
| 输出电压(Vout) | 700mV~3.6V | |
| 输出电流(最大值) | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 转换效率 | 96% | |
| 最大容性负载 | 5000uF | |
| 开关频率 | 350kHz | |
| 纹波噪声 | 20mVp-p | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃ |
商品概述
PTD08A015W是一款高性能、额定电流为15 A的非隔离式数字PowerTrain模块。该模块是数字电源系统的电源转换部分，集成了德州仪器（TI）的UCD7230 MOSFET驱动IC。PTD08A015W必须与数字电源控制器（如UCD9240或UCD9110系列）配合使用。PTD08A015W接收来自数字控制器的控制信号，并将参数和状态信息反馈给数字控制器。PowerTrain模块和数字电源控制器共同构成了一个精密、可靠且易于配置的电源管理解决方案。 PTD08A015W的输入电压范围为4.75 V至14 V，可进行降压电源转换，输出电压范围广泛，从0.7 V至3.6 V。较宽的输入电压范围使PTD08A015W特别适用于采用非严格稳压的8 V、9.6 V或12 V中间配电总线的高级计算和服务器应用。此外，较宽的输入电压范围支持采用严格稳压的5 V或12 V中间总线架构，提高了设计灵活性。 该模块集成了输出过流和温度监测功能，可防止大多数负载故障。它为数字控制器提供输出电流和模块温度信号，允许用户定义过流和过温警告及故障场景。 该模块采用双面表面贴装结构，具有低外形和紧凑的尺寸。PTD08A015W采用通孔引脚结构，无铅（Pb）且符合RoHS标准。
商品特性
- 高达15 A的输出电流
- 4.75 V至14 V的输入电压
- 可编程的宽输出电压范围（0.7 V至3.6 V）
- 效率高达96%
- 数字输入/输出
- PWM信号、禁止、电流限制标志（FAULT）
- 同步整流器使能（SRE）
- 模拟输入/输出
- 温度
- 输出电流
- 安全机构认证：（待认证）
- UL/IEC/CSA - C22.2 60950 - 1
- 工作温度：-40℃至85℃
应用领域
- 使用UCD9XXX数字控制器的数字电源系统
