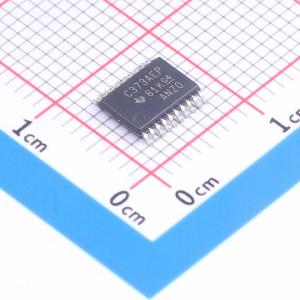

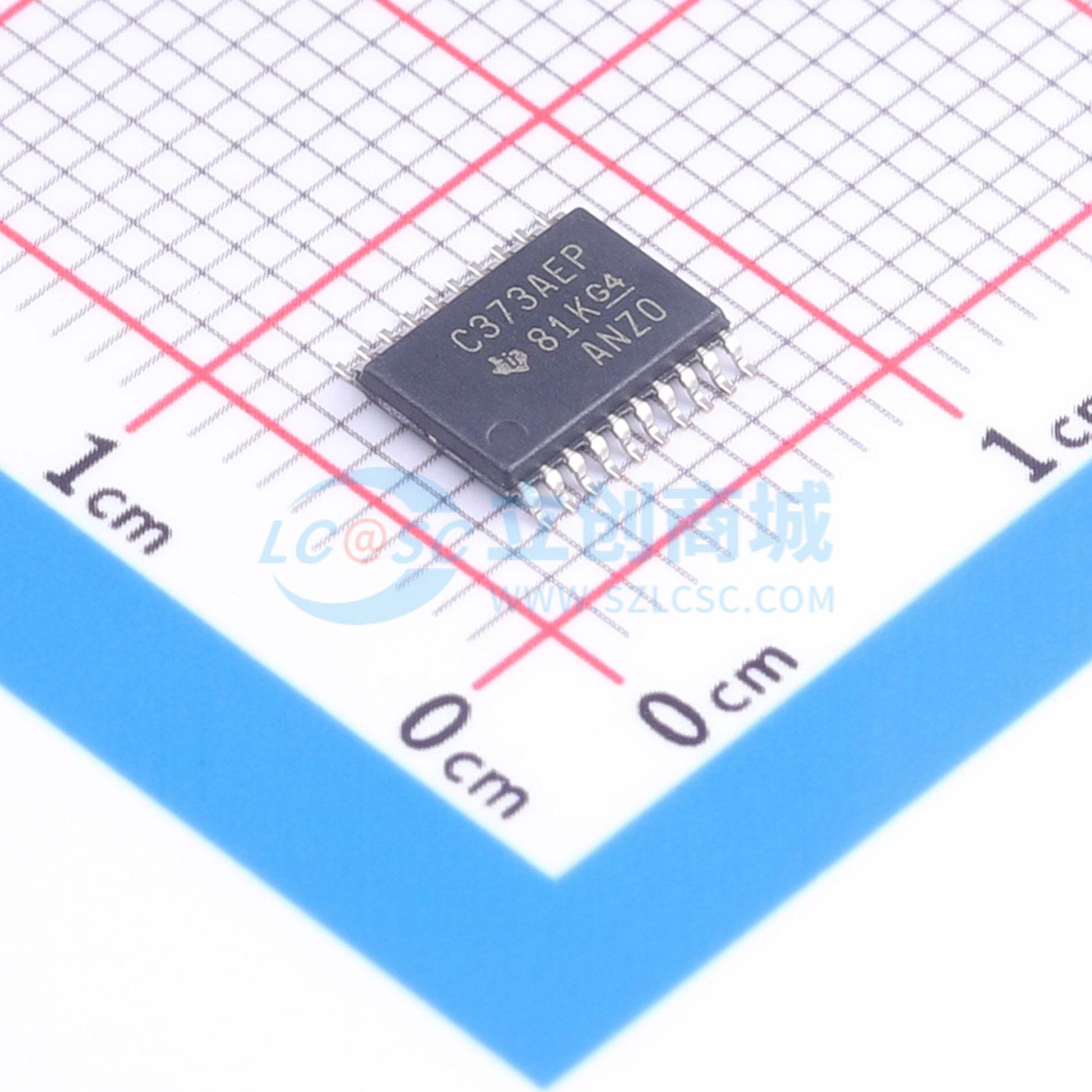

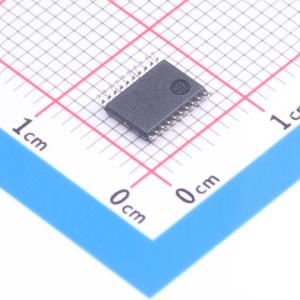

SN74LVC373AQPWREP
SN74LVC373AQPWREP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC373A-EP 增强型产品,具有三态输出的八路 D 类透明锁存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC373AQPWREP
- 商品编号
- C2861922
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~3.6V | |
| 通道数 | 8 | |
| 拉电流(IOH) | -24mA | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 7.5ns | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 2ns | |
| 保持时间 | 2ns | |
| 静态电流(Iq) | 10uA |
商品概述
SN74LVC373A八进制透明D型锁存器,设计用于2.7 V至3.6 V VCC工作。当锁存使能(LE)输入为高电平时,Q输出跟随数据(D)输入。当LE变为低电平时,Q输出锁存D输入建立的逻辑电平。带缓冲的输出使能(OE)可用于将八个输出置于正常逻辑状态(高或低逻辑电平)或高阻态。在高阻态下,输出不会对总线线路产生显著负载或驱动。高阻态和增强的驱动能力提供了无需接口或上拉元件即可驱动总线线路的能力。OE不影响锁存器的内部操作。当输出处于高阻态时,仍然可以保留旧数据或输入新数据。SN74LVC373A针对使用Ioff的部分掉电应用进行了完整规格定义。Ioff电路禁用输出,防止器件掉电时产生破坏性的反向电流流过器件。为确保上电或掉电期间保持高阻态,OE应通过上拉电阻连接到VCC;电阻的最小值由驱动器的灌电流能力决定。输入可由3.3 V或5 V器件驱动。该特性允许该器件在混合3.3 V/5 V系统环境中用作电平转换器。
商品特性
- 可控基线
- 同一组装/测试工厂,同一制造工厂
- 提供-40℃ 至 125℃ 以及 -55℃ 至 125℃的扩展温度性能
- 增强型渐减制造源(DMS)支持
- 增强型产品变更通知
- 合格追溯
- ESD防护超过200 V(机器模型,C = 200 pF,R = 0)
- 可在2 V 至 3.6 V电压下工作
- 输入可承受最高5.5 V电压
- 3.3 V下最大tpd为7.5 ns
- VCC = 3.3 V、TA = 25℃ 条件下,典型输出地反弹(VOLP)小于0.8 V
- VCC = 3.3 V、TA = 25℃ 条件下,典型输出VOH下冲(VOHV)大于2 V
- 所有端口支持混合模式信号操作(3.3 V VCC下支持5 V输入输出电压)
- Ioff支持部分掉电模式工作
