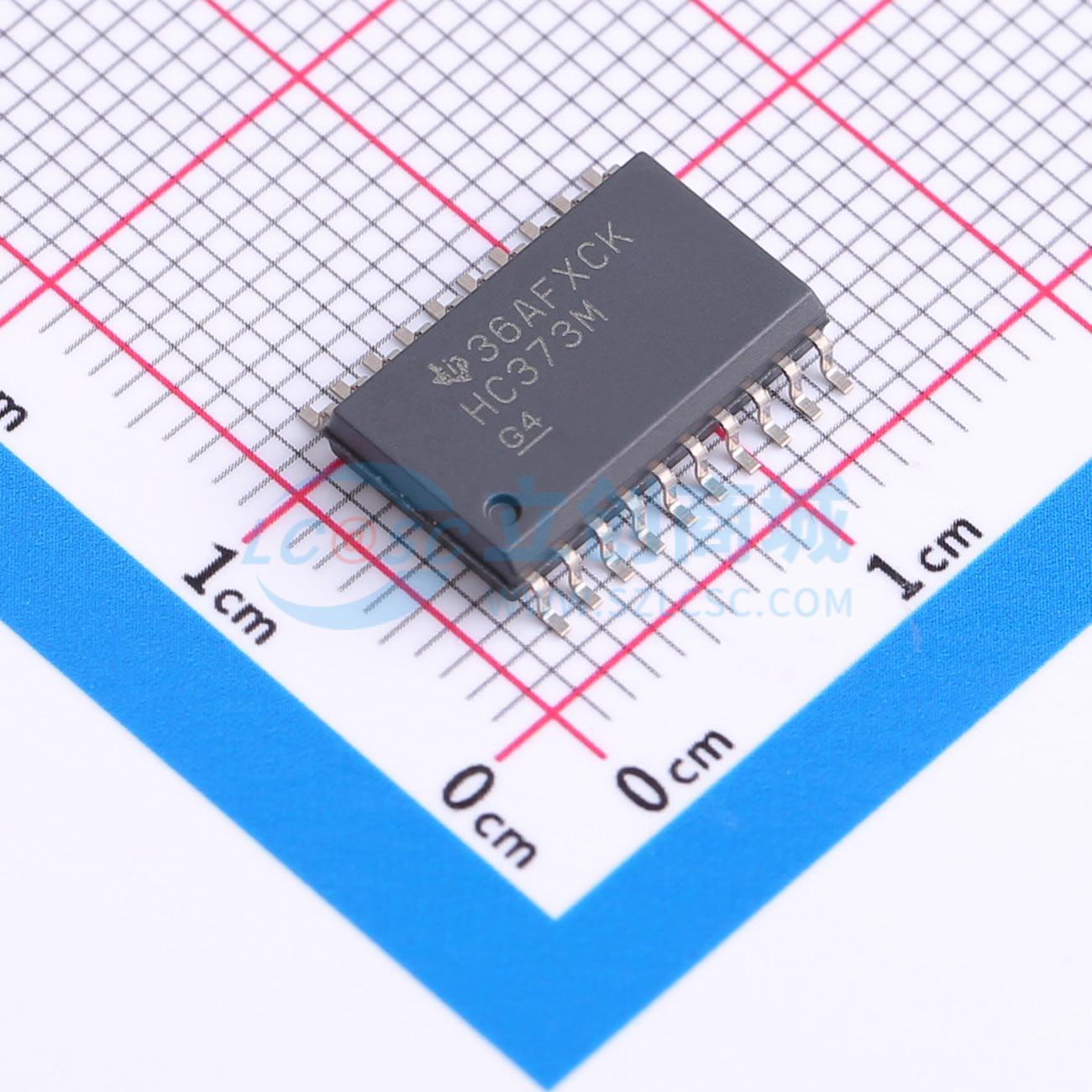

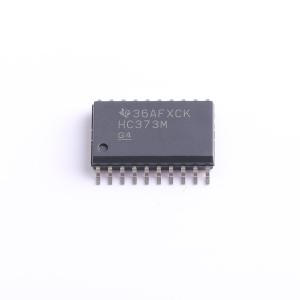

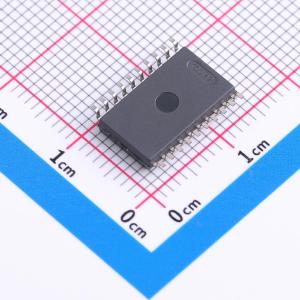

温馨提醒：图片仅供参考，商品以实物为准
CD74HC373M96
具有三态输出的八路透明D类锁存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC373 具有三态输出的高速 CMOS 逻辑八路透明锁存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC373M96
- 商品编号
- C2862541
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.798071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 通道数 | 8 | |
| 拉电流(IOH) | - | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 26ns | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 建立时间 | 9ns | |
| 保持时间 | 5ns | |
| 静态电流(Iq) | 8uA |
商品概述
CDx4HC373器件为八路透明D类锁存器，可在2V至6V VCC下运行。在锁存器使能 (LE) 输入为高电平时，Q 输出将跟随数据 (D) 输入。当 LE 为低电平时，Q 输出被锁存在 D 输入端的逻辑电平。带缓冲的输出使能(OE)输入可将八个输出置于正常逻辑状态（高电平或低电平）或高阻态。处于高阻态时，输出不会对总线线路产生明显负载或驱动。高阻态和更大的驱动能力使得该器件无需接口或上拉组件即可驱动总线线路。OE不影响锁存器的内部操作，当输出处于高阻态时，仍可保留旧数据或输入新数据。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
商品特性
- 2V至6V VCC运行
- 55℃ 至 125℃ 的宽工作温度范围
- 平衡的传播延迟及转换时间
- 标准输出可驱动多达 15 个 LS-TTL 负载
- 与LS-TTL逻辑IC相比，可显著降低功耗
