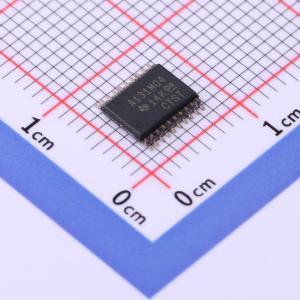

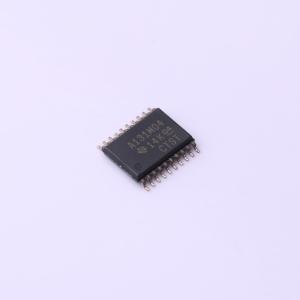

ADS131M04IPWR

ADS131M04是一款四通道、同步采样、24位、ΔΣ型模数转换器（ADC），具有宽动态范围、低功耗和特定的电能测量特性，非常适合用于电能计量、功率计量和断路器应用。该ADC输入可直接连接到电阻分压器网络或电源变压器以测量电压，也可连接到电流互感器、分流器或罗氏线圈以测量电流。 各个ADC通道可根据传感器输入进行独立配置。低噪声可编程增益放大器（PGA）提供1至128的增益，用于放大低电平信号。此外，该器件集成了通道间相位校准以及失调和增益校准寄存器，有助于消除信号链误差。 该器件集成了低漂移的1.2V基准电压源，可减小印刷电路板（PCB）面积。数据输入、数据输出和寄存器映射可选配循环冗余校验（CRC），以确保通信完整性。 完整的模拟前端（AFE）采用20引脚TSSOP封装或无引脚20引脚WQFN封装，工作温度范围为工业级的-40°C至+125°C。

• 4路同步采样差分输入
• 可编程数据速率高达64 kSPS
• 可编程增益高达128
• 噪声性能：
  • 增益 = 1、4 kSPS时，动态范围为102 dB
  • 增益 = 64、4 kSPS时，动态范围为80 dB
• 总谐波失真：-100 dB
• 高阻抗输入，可直接连接传感器：
  • 增益为1、2和4时，输入阻抗为330 kΩ
  • 增益为8、16、32、64和128时，输入阻抗≥1 MΩ
• 可编程通道间相位延迟校准：
  • 分辨率为244 ns，fCLKIN为8.192 MHz
• 电流检测模式可实现极低功耗的篡改检测
• 快速启动：电源斜坡上升后0.5 ms内输出首个数据
• 集成负电荷泵，允许输入信号低于地电平
• 通道间串扰：-120 dB
• 低漂移内部电压基准
• 通信和寄存器映射采用循环冗余校验（CRC）
• 模拟和数字电源电压范围为2.7 V至3.6 V
• 低功耗：AVDD和DVDD为3 V时，功耗为3.3 mW
• 封装：20引脚TSSOP或20引脚WQFN
• 工作温度范围：-40°C至+125°C

• 电表：商业和住宅用
• 断路器
• 保护继电器
• 电能质量分析仪
• 电池测试设备
• 电池管理系统
