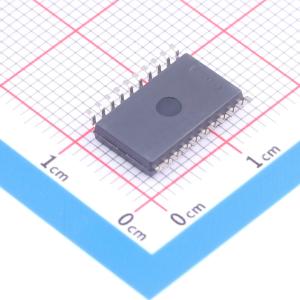

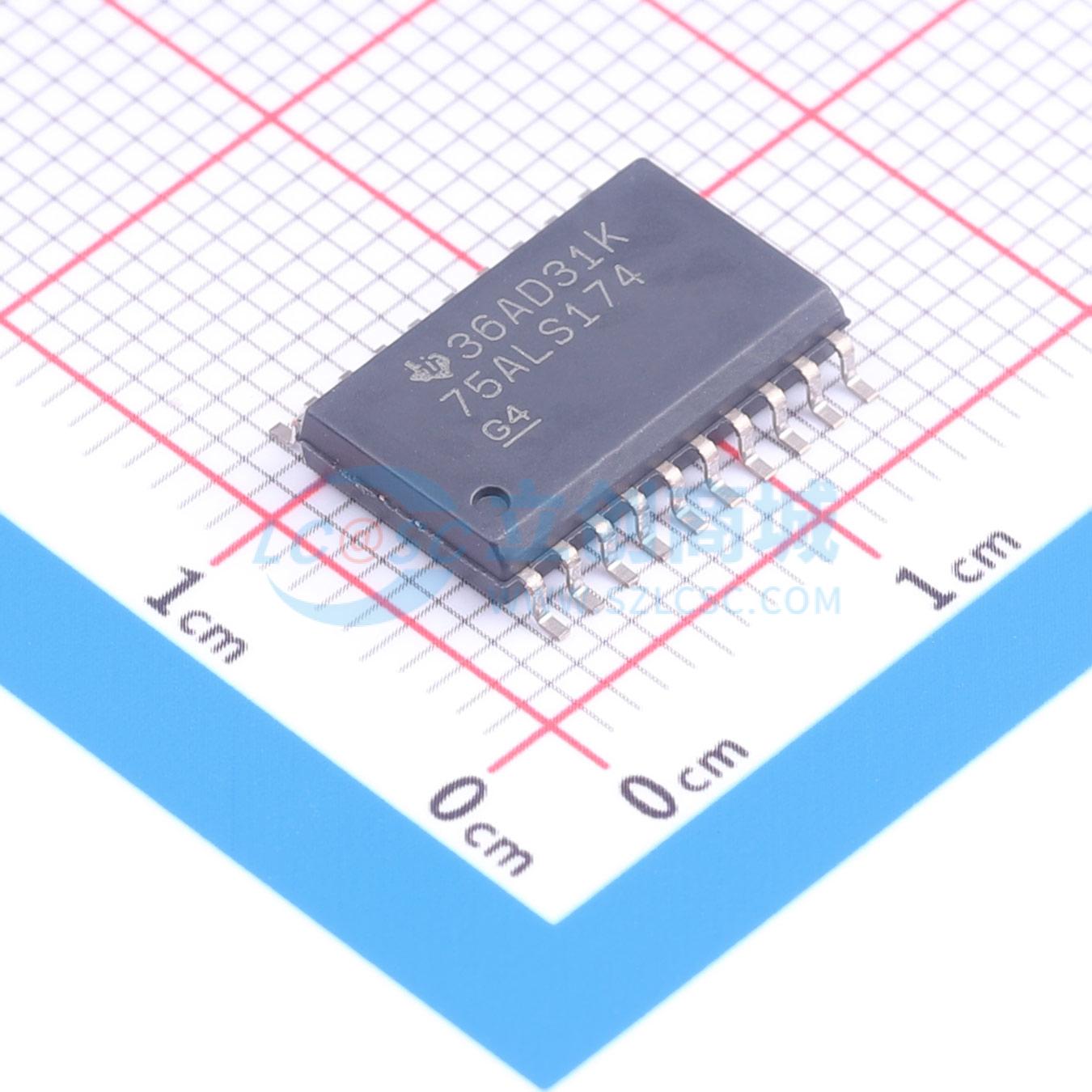

温馨提醒：图片仅供参考，商品以实物为准
SN75ALS174DWR
SN75ALS174DWR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75ALS174DWR
- 商品编号
- C2862567
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 4 | |
| 接收器数 | 0 | |
| 工作电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 20Mbps | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 36mA | |
| 功能特性 | 热关断保护；使能关断；过流保护 |
商品概述
SN75ALS174是一款具有三态差分输出的四路线路驱动器。它旨在满足ANSI标准EIA/TIA - 422 - B和RS - 485的要求。该器件针对高达20Mbit/s速率的平衡多点总线传输进行了优化。
每个驱动器具有较宽的正负共模输出电压范围，使其适用于嘈杂环境中的同线通信应用。
SN75ALS174提供正负电流限制和热关断功能，以保护传输总线上的线路免受故障影响。热关断在结温约为150°C时发生。
SN75ALS174的工作温度范围为0°C ~ 70°C。
商品特性
- 满足或超过ANSI EIA/TIA - 422 - B和RS - 485的要求
- 高速先进低功耗肖特基电路
- 设计用于串行和并行应用中高达20Mbit/s的操作
- 设计用于嘈杂环境中长总线上的多点传输
- 低电源电流要求，最大55mA
- 宽正负输入/输出总线电压范围
- 驱动器输出容量：60mA
- 热关断保护
- 驱动器正负电流限制
应用领域
- 电机驱动
- 工厂自动化与控制
