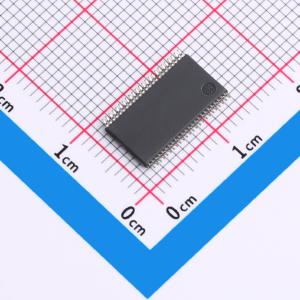

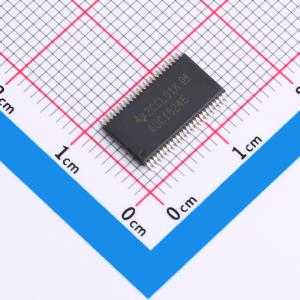

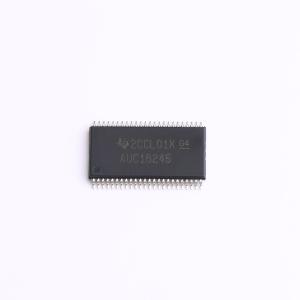

SN74AUC16245DGGR

三态输出，16位总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUC16245 具有三态输出的 16 位总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AUC16245DGGR
商品编号: C2862511
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

这是一款16位（双八进制）同相总线收发器，型号为SN74AUC16245，可工作在0.8V~2.7V电源电压范围，专为1.65V~1.95V电源电压运行设计，用于数据总线之间的异步通信，控制功能设计可最小化外部时序要求。该器件可作为两个8位收发器使用，也可作为一个16位收发器使用，可根据方向控制输入端的逻辑电平，实现A总线到B总线或B总线到A总线的数据传输，可通过输出使能输入端禁用器件，使总线实现有效隔离。为确保器件在上电或掉电过程中保持高阻态，输出使能端需通过上拉电阻接电源，电阻最小值由驱动器的灌流能力决定。该器件针对部分掉电应用做了完整规范，断电时电路会禁用输出，防止反向电流损坏器件。

商品特性

针对1.8V运行优化，支持3.6V I/O容差，可支持混合模式信号工作
支持部分掉电模式运行，可在1V以下电压正常工作
1.8V条件下最大传播延迟为2ns
低功耗，最大电源电流为20μA
1.8V条件下输出驱动能力为±8mA
闩锁性能超过100mA，符合JESD 78 II类规范
ESD保护性能符合JESD 22规范，可承受2000V人体模型、200V机器模型、1000V充电器件模型的ESD冲击
电源电压最大额定范围为-0.5V~3.6V
输入电压最大额定范围为-0.5V~3.6V
高阻态或断电状态下，输出电压最大额定范围为-0.5V~3.6V
输出电压最大额定范围为-0.5V~VCC+0.5V
输入钳位电流最大为-50mA，输出钳位电流最大为-50mA
连续输出电流范围为±20mA
电源或接地端的连续电流范围为±100mA
不同封装热阻抗参数：DGG封装为70℃/W，DGV封装为58℃/W，GQL封装为42℃/W
存储温度范围为-65℃~150℃
所有未使用的输入必须接电源或地，以保证器件正常工作

应用领域

数据总线异步通信
总线信号隔离与传输

	属性	参数值
	商品目录	锁存器
	输出类型	三态
	工作电压	0.8V~2.7V
	通道数	16
	拉电流(IOH)	8mA

	属性	参数值
	灌电流(IOL)	8mA
	传播延迟(tpd)	2ns
	系列	74AUC
	工作温度	-40℃~+85℃
	静态电流(Iq)	20uA
