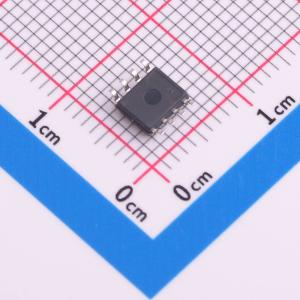

温馨提醒：图片仅供参考，商品以实物为准
INA157U/2K5
高精度高速差分放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA157 高速精密差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA157U/2K5
- 商品编号
- C2862528
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 86dB | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 100uV | |
| 增益带宽积(GBP) | 4MHz | |
| 压摆率(SR) | 14V/us | |
| 最大电源宽度(Vdd-Vss) | 36V |
| 属性 | 参数值 | |
|---|---|---|
| 噪声密度(eN) | 26nV/√Hz@1kHz | |
| 轨到轨 | 轨到轨输入 | |
| 输出电流 | 60mA | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 静态电流(Iq) | 2.4mA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee ~ Vcc) | -18V~-4V；4V~18V | |
| 稳定时间 | 3us |
商品概述
INA157是一款高压摆率、增益G = 1/2或G = 2的差分放大器，由一个精密运算放大器和一个精密电阻网络组成。片上电阻经过激光微调，以实现精确的增益和高共模抑制比。电阻出色的温度系数（TCR）跟踪特性可在不同温度下保持增益精度和共模抑制比。输入共模电压范围超出正负电源轨。它可在±4V至±18V的电源电压下工作。 差分放大器是许多常用电路的基础。INA157无需使用昂贵的精密电阻网络即可实现此电路功能。INA157采用SO - 8表面贴装封装，适用于扩展工业温度范围（- 40℃至+85℃）的工作环境。
商品特性
- 低成本设计
- 低失调电压：最大±500μV
- 低失调漂移：±2μV/℃
- 低增益误差：最大±0.05%
- 宽带宽：3MHz
- 高压摆率：14V/μs
- 快速建立时间：达到0.01%精度需3μs
- 宽电源范围：±4V至±18V
- 低静态电流：2.4mA
- SO - 8表面贴装封装
应用领域
- 差分输入放大器
- 仪表放大器构建模块
- G = 1/2放大器
- G = 2放大器
- 差分电流接收器
- 电压控制电流源
- 接地环路消除器
- 电流分流监测器
