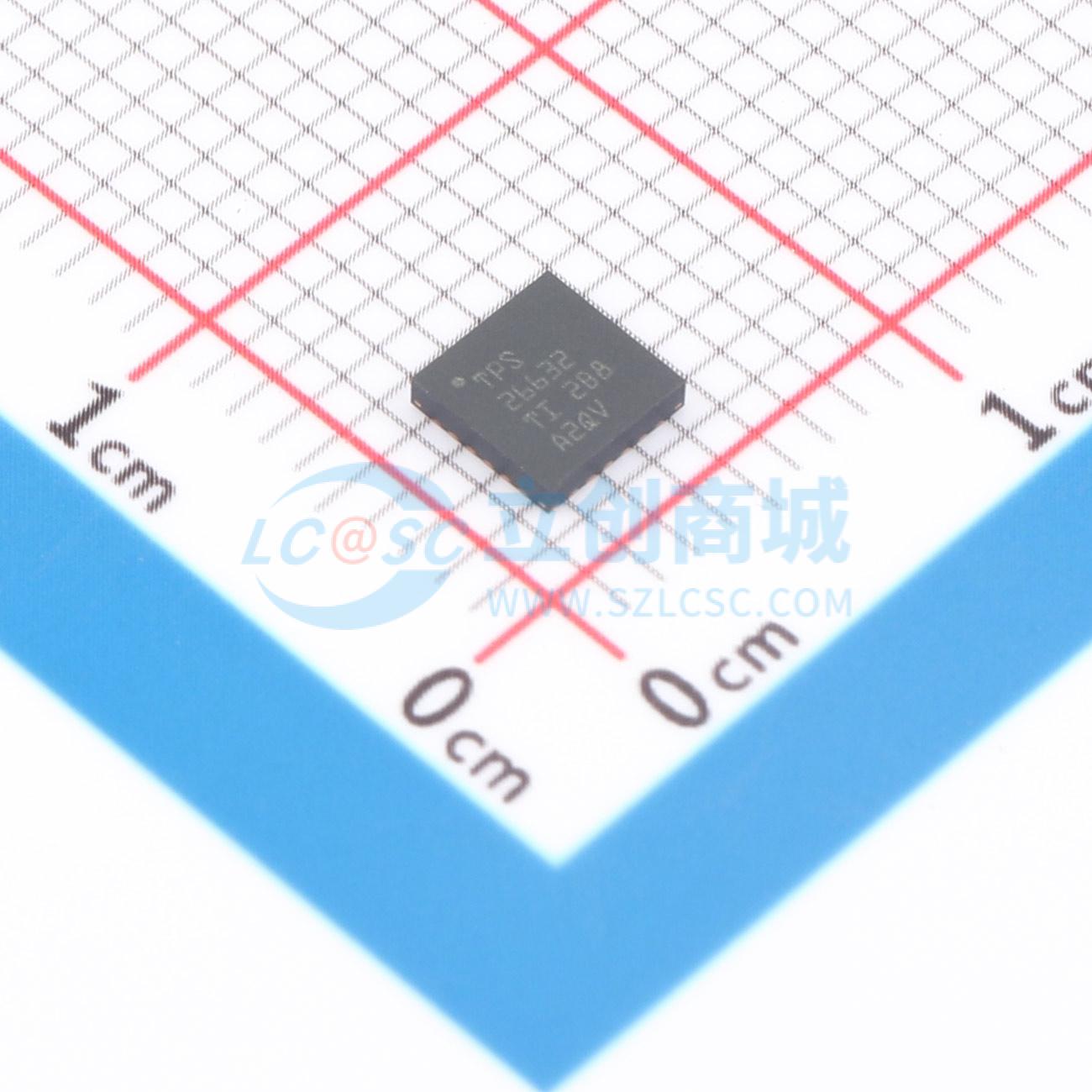

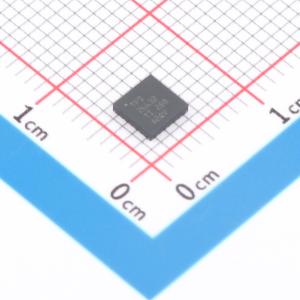

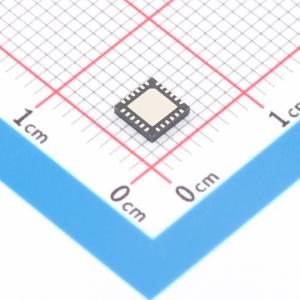

TPS26632RGET

60V 6A功率限制浪涌保护电子保险丝

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2663 具有输出功率限制和浪涌保护功能的 4.5V 至 60V、31mΩ、0.6A 至 6A 电子保险丝
品牌名称: TI(德州仪器)
商品型号: TPS26632RGET
商品编号: C2862529
商品封装: VQFN-24(4x4)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

TPS2663x 器件是易于使用的正极 60V 和 6A 电子保险丝，其中包含一个 31mΩ 的集成式 FET。该器件具有一个 B-FET 驱动器，用于在需要输入反极性故障和反向电流阻断保护的系统设计中控制外部 N 沟道 FET。该器件集成了强大的保护功能，可简化在 IEC61000 - 4 - 5 工业浪涌测试等系统测试期间需要保护的系统设计。该器件具有可调节输出功率限制 (PLIM) 功能，从而简化需要符合 IEC61010 - 1 和 UL1310 等标准的系统设计。其他保护功能包括可调节过流保护、快速短路保护、输出压摆率控制、过压保护和欠压锁定。为实现系统状态监视和下游负载控制，该器件提供了故障和精确的电流监视器输出。可以使用 PGOOD 来启用和禁用下游直流/直流转换器控制。MODE 引脚可用于在两种限流故障响应（闭锁和自动重试）之间灵活地对器件进行配置。

商品特性

工作电压为 4.5V 至 60V，绝对最大值为 67V
集成式 60V、31mΩ RON 热插拔 FET
通过外部 N 沟道 FET 提供反极性保护和反向电流阻断支持
可调电流限制为 0.6A 至 6A (±7%)
浪涌期间具有电气快速瞬变 (IEC61000 - 4 - 4) 抗扰性和负载保护 (IEC 61000 - 4 - 5) 并提供 A 类系统性能
快速反向电流阻断 (0.17μs)
具有可调节输出功率限制功能 (±6%) 的型号
可调节 UVLO、OVP 切断、输出压摆率控制，用于浪涌电流限制
通过在器件加电期间进行热调节，为大型及未知容性负载充电
具有最大 35V 和 39V 过压钳位的型号
电源正常输出 (PGOOD)
可选过流故障响应选项（自动重试和闭锁模式）
具有 2x 脉冲过流支持的型号
模拟电流监控器 (IMON) 输出 (±6%)
通过 UL 2367 认证
文件编号 E169910
RILIM ≥ 3kΩ
通过 IEC 62368 - 1 认证

应用领域

工厂自动化和控制 – PLC、DCS、HMI、I/O 模块、传感器集线器
电机驱动器 – CNC、编码器电源
电子断路器

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	浪涌保护器
	FET类型	内置FET
	通道数	1
	工作电压	4.5V~60V
	安装方式	表面安装

	属性	参数值
	导通电阻(RDS(on))	31mΩ
	工作温度	-40℃~+125℃@(Ta)
	长度	4mm
	宽度	4mm
	高度	1mm
