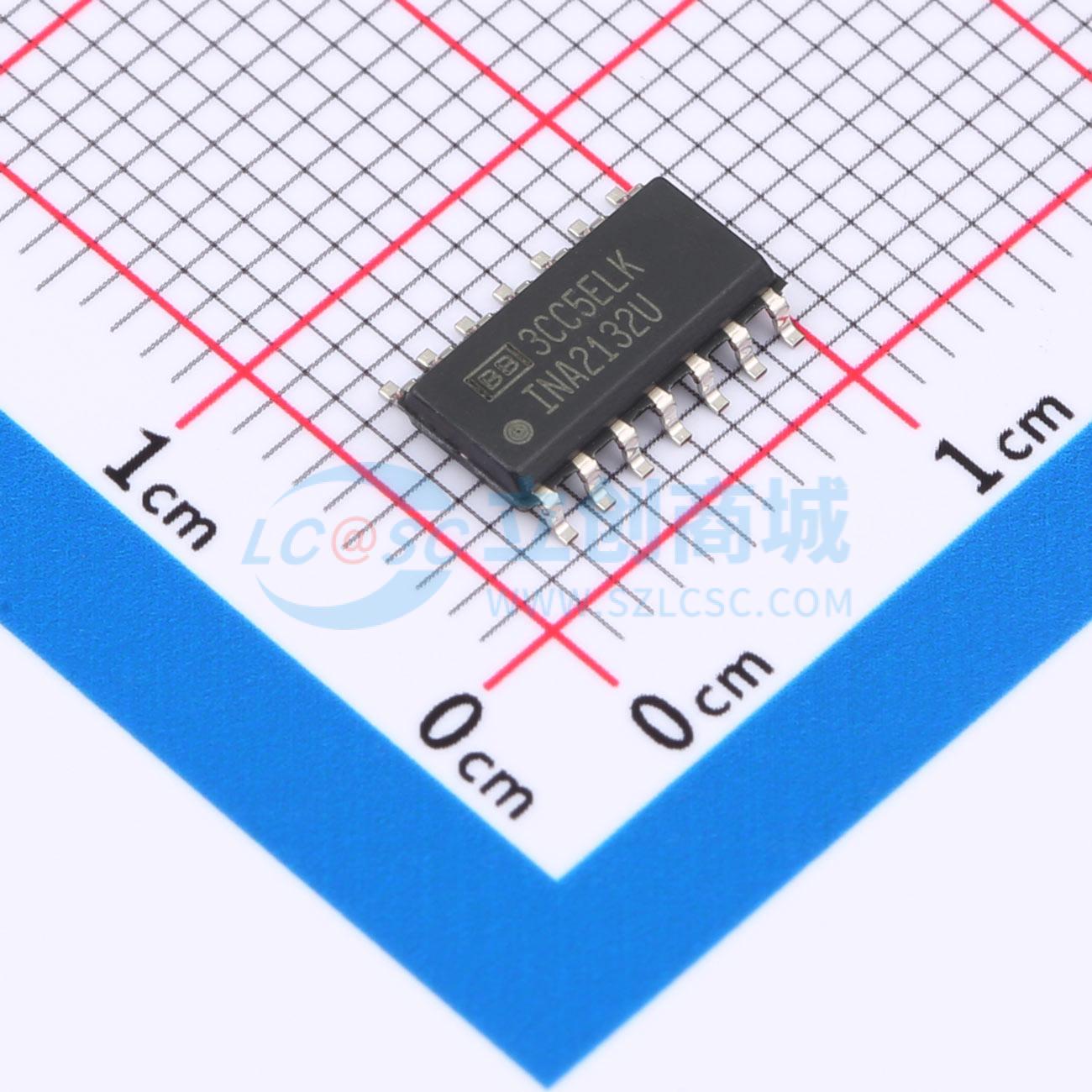

温馨提醒：图片仅供参考，商品以实物为准

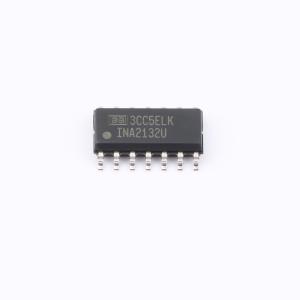

INA2132U/2K5
双路、低功耗、单电源差分放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA2132 双通道、低功耗、单电源差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA2132U/2K5
- 商品编号
- C2865371
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 1.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 双路 | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电压(Vos) | 75uV | |
| 压摆率(SR) | 0.1V/us | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 65nV/√Hz@1kHz | |
| 输出电流 | 12mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 静态电流(Iq) | 160uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~36V | |
| 双电源电压(Vee~Vcc) | 1.35V~18V；-18V~-1.35V | |
| 稳定时间 | 85us | |
| 功能特性 | 容性负载驱动；集成精密电阻网络 |
商品概述
INA2132是一款双路低功耗单位增益差分放大器，在极低成本下提供出色的性价比。每个通道包含一个带激光修调精密电阻网络的精密运算放大器，可提供精确的增益和高共模抑制比。电阻出色的温度系数追踪可在整个温度范围内保持增益精度和共模抑制比。内部运算放大器的共模范围可延伸至负电源，适合单电源应用。差分放大器是许多常用电路的基础。INA2132无需使用昂贵的精密电阻网络即可实现该电路功能。INA2132采用SO-14表面贴装封装，规定工作温度范围为扩展工业温度范围，-40℃ 至 +85℃。本产品另有一款规格相近的单通道版本。
商品特性
- 为低成本设计
- 每个放大器静态电流为160µA
- 电源范围:单电源 2.7V 至 36V；双电源 ±1.35V 至 ±18V
- 最大增益误差±0.05%
- 最大非线性0.001%
- 共模抑制比90dB
- 电路通用性强
- 使用简便
- 采用SO-14封装
应用领域
- 差分输入放大器
- 仪表放大器构建模块
- 单位增益反相放大器
- G = 1/2 放大器
- G = 2 放大器
- 加法放大器
- 差分电流接收器
- 压控电流源
- 电池供电系统
- 接地回路消除器
