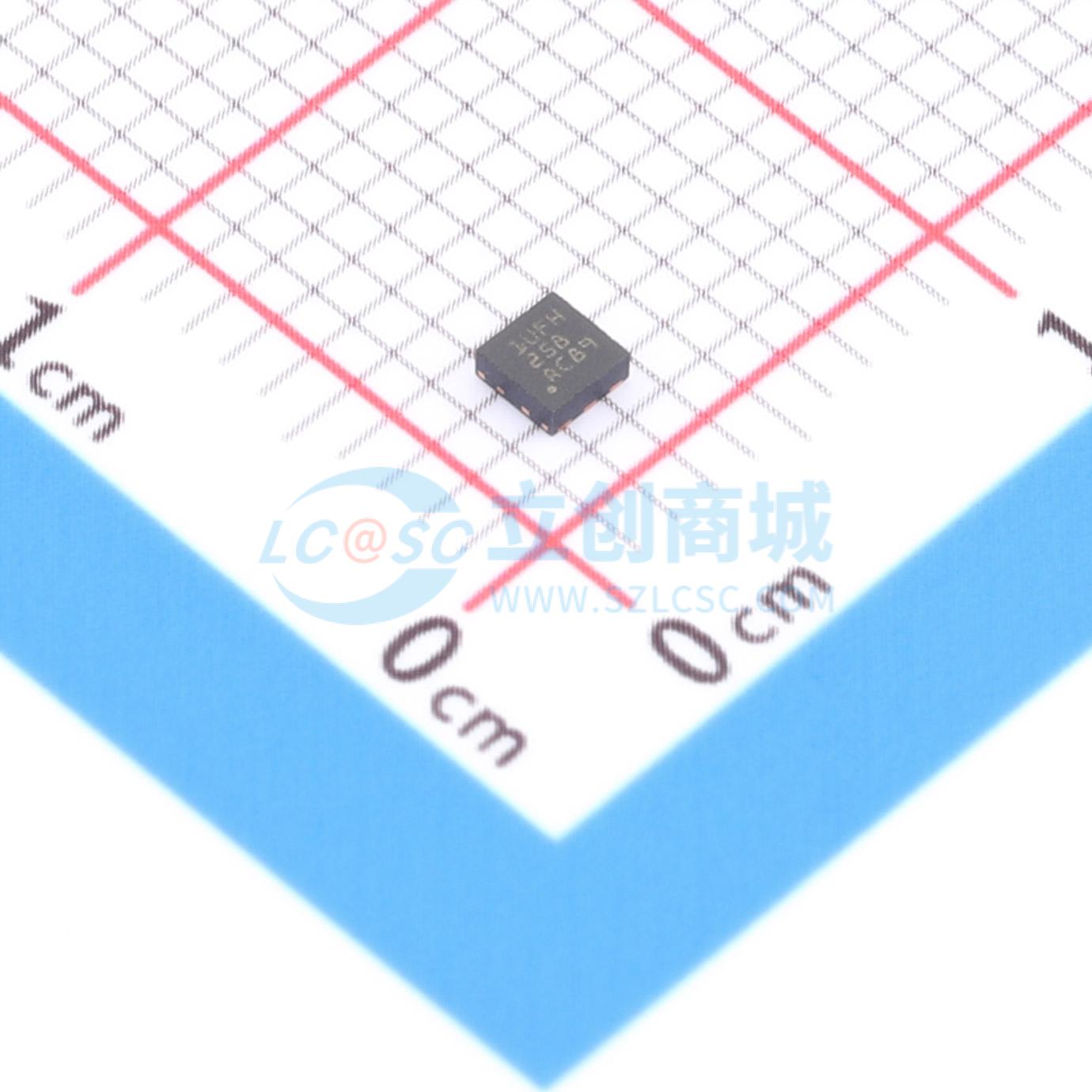

TPS7B8250QDRVRQ1

在汽车电池连接应用中，低静态电流 (IQ) 对于省电和延长电池寿命而言至关重要。对于始终开启的系统，必须要实现超低 IQ。 TPS7B82-Q1 是一款旨在在 3V 至 40V（45V 负载突降保护）宽输入电压范围内运行的低压降线性稳压器。TPS7B82-Q1 的工作电压低至 3V，因此可在冷启动以及启动和停止情况下继续工作。该器件在轻负载时的典型静态电流仅为 2.7μA，是用于为待机系统中的微控制器 (MCU) 和 CAN/LIN 收发器供电的理想解决方案。 这些器件具有集成的短路和过流保护功能。该器件可在 -40°C 至 +125°C 的环境温度下运行，结温范围为 -40°C 至 +150°C。此外，该器件采用了热传导封装，即使整个器件散热较多，也能实现持久运行。由于这些特性，该器件旨在用作各种汽车应用的电源。

• 符合面向汽车应用的 AEC - Q100 标准：
  • 温度等级 1: -40°C ≤ TA ≤ 125°C
  • 温度等级 0: -40°C ≤ TA ≤ 150°C
• 工作结温范围：
  • 1 级： -40°C ≤ TJ ≤ 150°C
  • 0 级： -40°C ≤ TJ ≤ 165°C
• 低静态电流 IQ：
  • 关断模式下 IQ 为 300nA
  • 轻负载时典型值为 2.7μA
  • 轻负载时最大值为 5μA
• 3V 至 40V 宽 VIN 输入电压范围，瞬态电压高达 45V
• 最大输出电流：300mA
• 输出电压精度为 2%
• 最大压降电压：对于固定 5V 输出版本，200mA 负载电流下为 700mV
• 与低 ESR（0.001Ω 至 5Ω）陶瓷输出稳定电容器（1µF 至 200μF）搭配使用时可保持稳定
• 2.5V、3.3V 和 5V 固定输出电压
• 封装：
  • 8 引脚 HVSSOP，RθJA = 63.9°C/W
  • 6 引脚 WSON，RθJA = 72.8°C/W
  • 5 引脚 TO - 252，RθJA = 31.1°C/W
  • 14 引脚 HTSSOP，RθJA = 52.0°C/W

• 汽车音响主机
• 远程信息处理控制单元
• 大灯
• 车身控制模块
• 逆变器和电机控制
