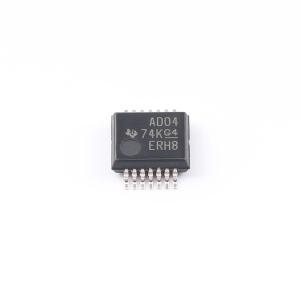

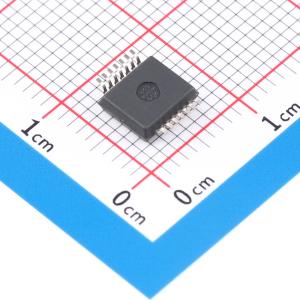

温馨提醒：图片仅供参考，商品以实物为准
SN74ACT04DBR
SN74ACT04DBR
- 描述
- SN74ACT04 具有 TTL 兼容型 CMOS 输入的 6 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ACT04DBR
- 商品编号
- C2862172
- 商品封装
- SSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.292911克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.7V；4.7V | |
| 低电平范围(VOL) | 500mV | |
| 传播延迟(tpd) | 8.5ns@5V,50pF | |
| 系列 | 74ACT系列 | |
| 工作温度 | -40℃~+85℃ |
商品概述
ACT04 器件包含六个独立的反相器。这些器件执行布尔函数 Y = A。
商品特性
- 4.5 V至5.5 V的VCC工作电压
- 输入端接受最高5.5 V的电压
- 在5 V电压下，最大tp为8.5 ns
- 输入端与TTL电压兼容
应用领域
- 同步反相时钟输入
- 消抖一个开关
- 反转一个数字信号
交货周期
订货7-9个工作日购买数量
(2000个/圆盘，最小起订量 1000 个)个
起订量：1000 个2000个/圆盘
