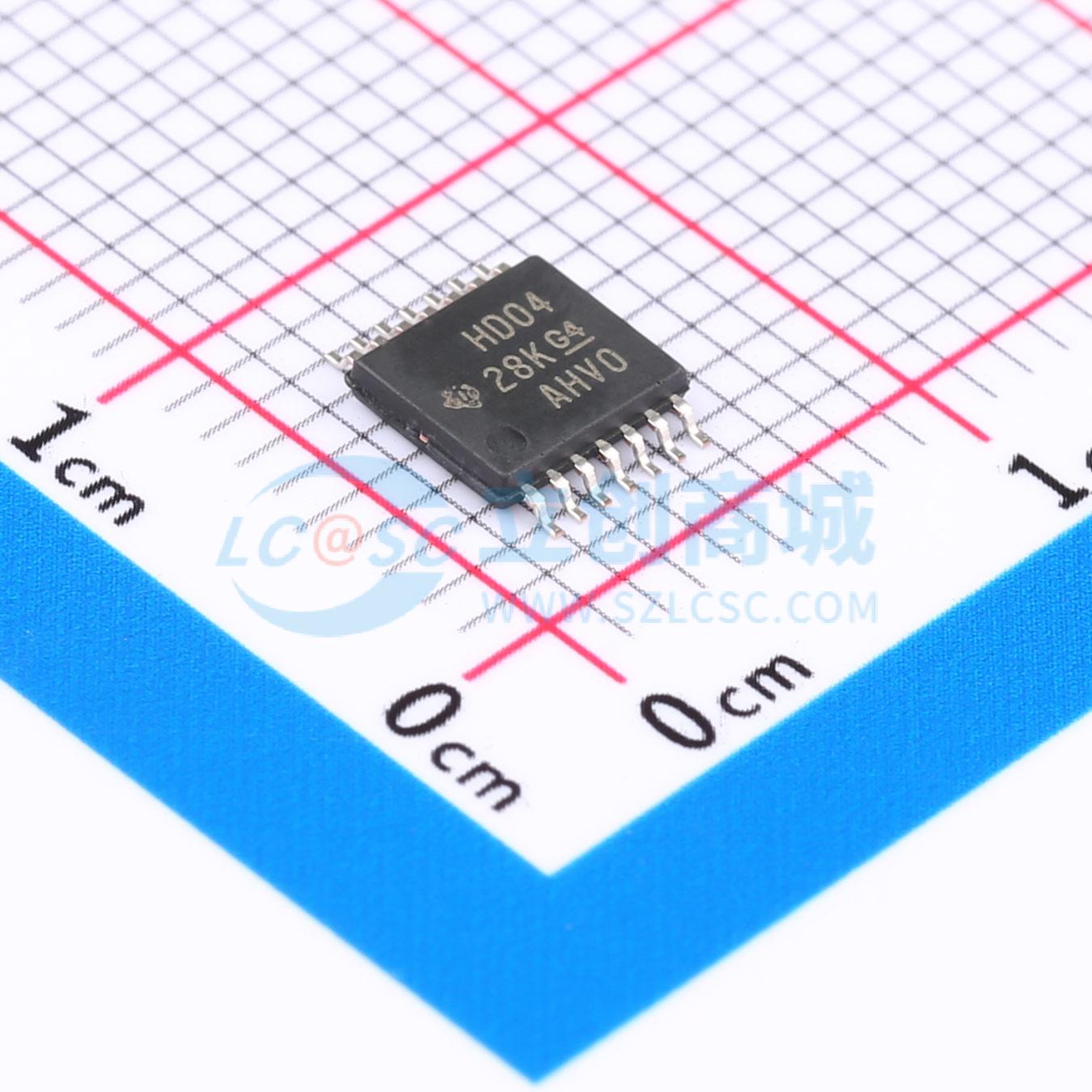

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCU04PWR
六反相器，工作范围2V至5.5V Vcc，ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCU04 6 通道、2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCU04PWR
- 商品编号
- C2863377
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V~4.4V | |
| 输入低电平(VIL) | 300mV~1.1V | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 系列 | 74AHCU | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
AHCU04包含SN54AHCU04、SN74AHCU04两个系列型号，器件包含六个独立反相器，执行布尔功能Y = 非A，内部电路为单级反相器，不同型号对应不同封装类型，部分引脚无内部连接。
商品特性
- 电源工作电压Vcc范围为2V~5.5V
- 输出为无缓冲输出
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，人体模型(A114-A)防护可达2000V，机器模型(A115-A)防护可达200V，充电器件模型(C101)防护可达1000V
- 最大额定值：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，输出电压范围-0.5V~Vcc+0.5V，输出钳位电流±20mA，连续输出电流±25mA，Vcc或接地端连续电流±50mA
- 不同封装对应热阻抗：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W，RGY封装47℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用输入必须接Vcc或接地，以保证器件正常工作
应用领域
- 可用于晶体振荡器等模拟应用
