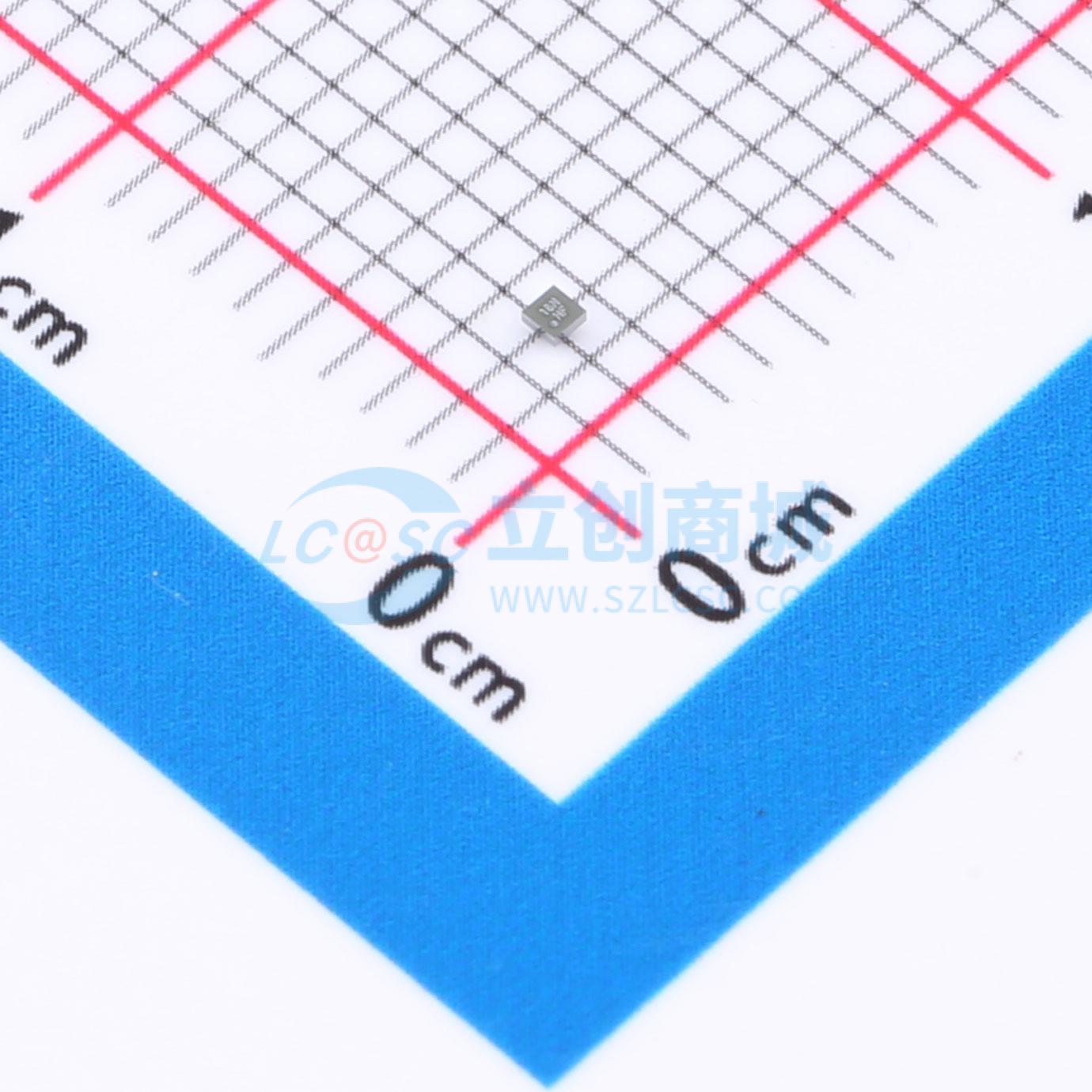

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP1G14YFPR
低功耗单施密特触发器反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP1G14 具有施密特触发输入的单路 0.8V 至 3.6V 低功耗反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1G14YFPR
- 商品编号
- C2863382
- 商品封装
- DSBGA-4
- 包装方式
- 编带
- 商品毛重
- 0.0022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 600mV~2.29V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 100mV~880mV | |
| 输出高电平(VOH) | 2.6V | |
| 输出低电平(VOL) | 440mV | |
| 传播延迟(tpd) | 6.2ns@3.3V,30pF | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 | |
| 输出类型 | 推挽式 |
商品概述
这是一款低功耗单施密特触发器反相器，属于低功耗AUP系列，面向电池供电便携应用的低功耗需求设计，在0.8V到3.6V的整个电源电压范围内可实现极低的静态与动态功耗，可延长电池续航，保持良好的信号完整性。该器件为独立带施密特触发器输入的反相门，可适应缓慢的输入跳变，提升输入端的抗开关噪声能力。器件针对部分掉电应用做了完整规范设计，Ioff电路可在器件掉电时禁用输出，抑制电流反向流入器件，避免器件损坏。
商品特性
- 锁存性能超过100mA，符合JESD 78 II类标准，ESD性能符合JESD 22测试要求，人体模型测试可达2000-V II类，带电器件模型测试可达1000-V
- 静态功耗低，最大Icc为0.9μA
- 动态功耗低，3.3V条件下典型值Cpd为4.4pF
- 输入电容低，典型值为1.5pF，低噪声，过冲和下冲小于Vcc的10
- Ioff支持部分掉电模式运行
- 内置施密特触发器输入
- 工作电源电压范围宽，为0.8V~3.6V
- 针对3.3V工作优化
- 支持3.6V I/O耐压，可支持混合模式信号工作
- 3.3V条件下最大传输延迟tpd为4.9ns
应用领域
- AV接收器
- 智能手机
- 蓝光播放器与家庭影院
- DVD刻录机与播放器
- 台式或笔记本电脑
- 嵌入式电脑
- 个人导航设备
- 移动互联网设备
- 便携式媒体播放器
- 烟雾报警器
- 企业级固态硬盘
- 高清电视
- 企业级平板电脑
- 便携式音频底座
- DVR与DVS
