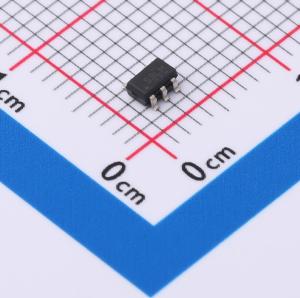

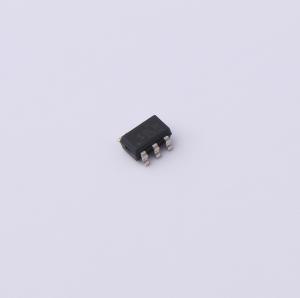

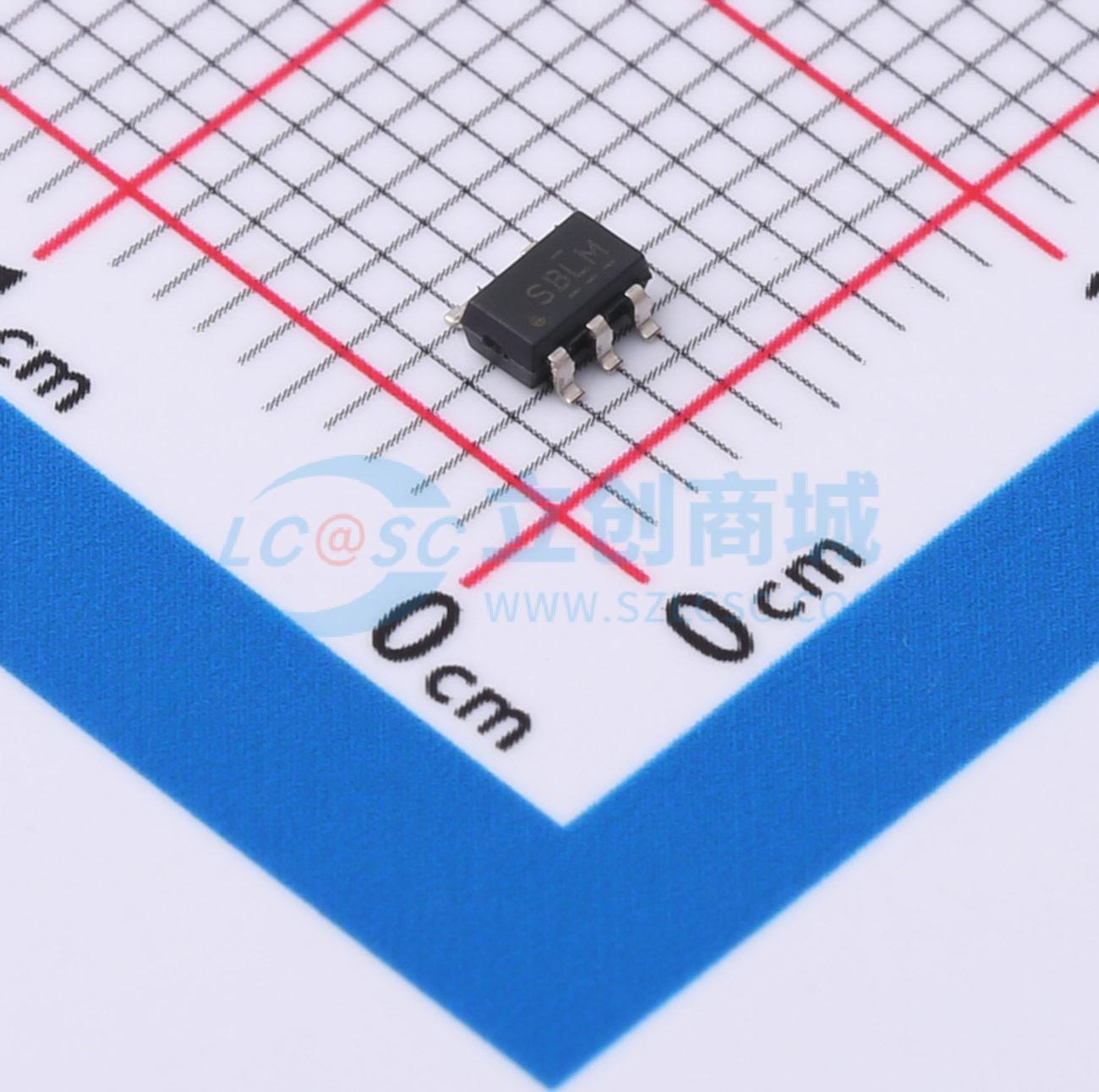

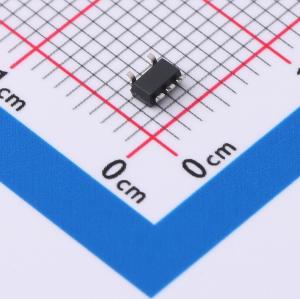

SN74LVC1G14MDBVREP
单施密特触发器反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G14-EP 具有施密特触发输入的增强型产品单路 1.65V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G14MDBVREP
- 商品编号
- C2862298
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 19uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.16V~3.33V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 390mV~1.87V | |
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 550mV | |
| 传播延迟(tpd) | 6.5ns@2.5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
SN74LVC1G14是一款单施密特触发反相器，包含一个反相单元，实现Y=非A的布尔功能。器件作为独立反相器工作，由于施密特作用，对正向和负向输入信号可拥有不同的输入阈值电平。器件针对部分掉电应用进行了专门设计，Ioff电路可在器件掉电时禁用输出，防止反向电流回流损坏器件，支持的工作电压范围为1.65V~5.5V。
商品特性
- 扩展温度工作范围为-55℃~125℃
- 支持5V Vcc工作
- 输入可承受最高5.5V电压
- 3.3V下最大传输延迟tpd为4.6ns
- 低功耗，最大Icc为10μA
- 3.3V下输出驱动能力为±24mA
- Ioff支持部分掉电模式运行
- 闩锁性能超过100mA
- 器件符合JEDEC及行业标准鉴定，可保证宽温度范围下可靠运行
- 静电放电防护性能满足JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 符合JESD 78 II类标准
- 提供DBV、DCK封装选项
