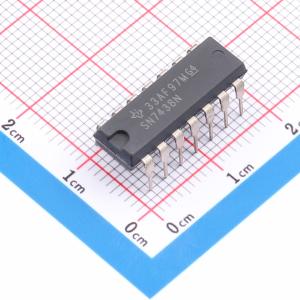

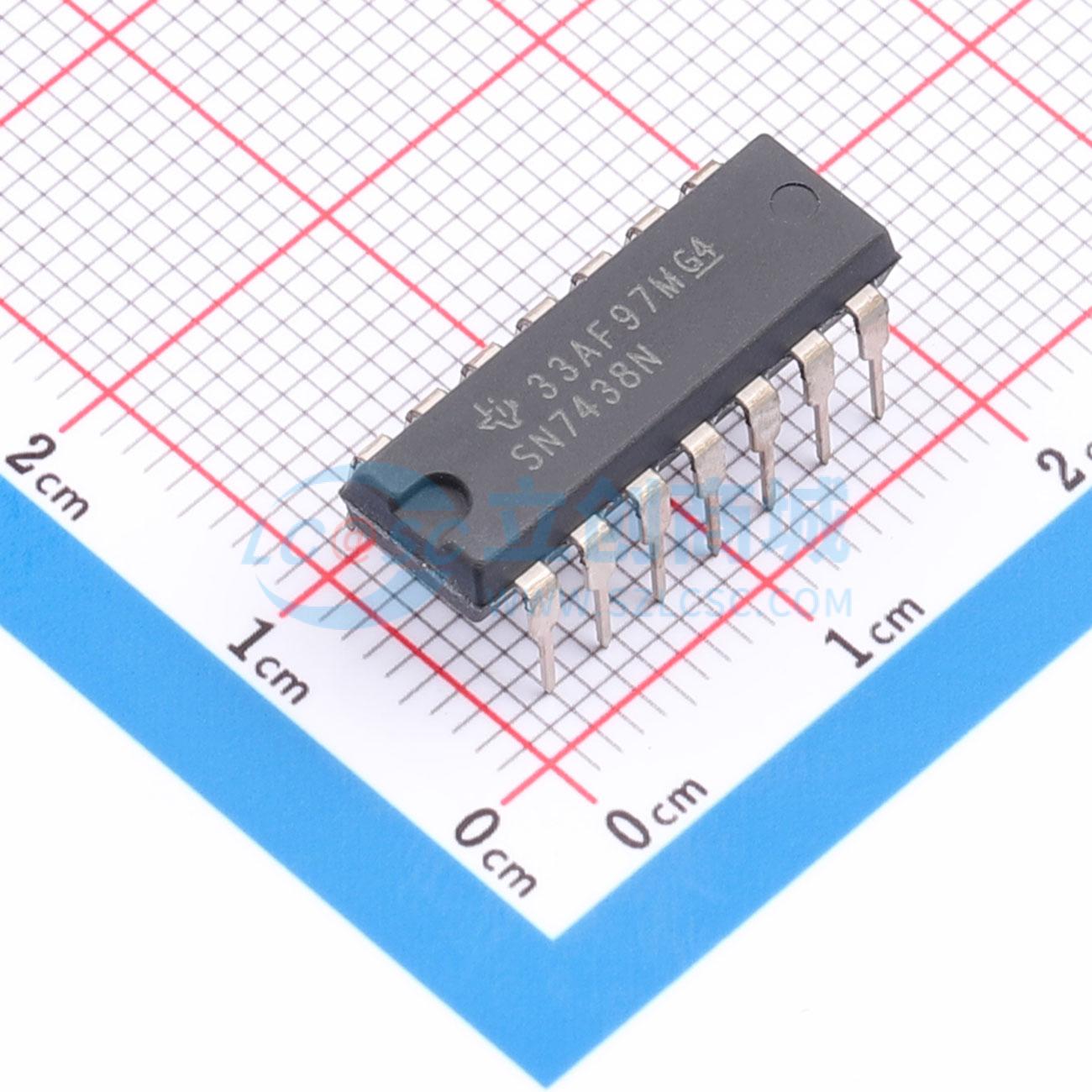

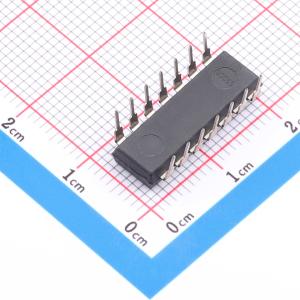

SN7438N
四通道2输入正与非缓冲器，带集电极开路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN7438 具有集电极开路输出的 4 通道、双输入、4.75V 至 5.25V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN7438N
- 商品编号
- C2861851
- 商品封装
- PDIP-14
- 包装方式
- 编带
- 商品毛重
- 2.325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 48mA | |
| 拉电流(IOH) | 250uA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.5V | |
| 输出低电平(VOL) | 400mV | |
| 系列 | 7400系列 | |
| 传播延迟(tpd) | 22ns@5V,45pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 开路集电极 |
商品概述
该器件包含四个独立的带集电极开路输出的二输入与非缓冲门，输出逻辑为Y = 非(A·B)，即Y = 非A + 非B，集电极开路输出需要搭配上拉电阻才能正常工作，可连接其他集电极开路输出实现低电平有效线或或高电平有效线与功能，也可用于生成高VOH电平。产品提供多种封装选项，包含塑料小外形封装、陶瓷芯片载体、扁平封装、塑料双列直插封装和陶瓷双列直插封装，现有型号包括SN5438、SN54LS38、SN54S38、SN7438、SN74LS38、SN74S38。
商品特性
- 集成四个独立的二输入与非缓冲门，带有集电极开路输出
- 输出逻辑为Y = 非(A·B) = 非A + 非B
- 可连接多个集电极开路输出，实现低电平有效线或或高电平有效线与逻辑功能
- 可用于生成较高的VOH输出电平
- 集电极开路输出需要搭配上拉电阻才可正常工作
- 38系列型号输入电压最大值为5.5V，LS38型号输入电压最大值为7V
- SN54系列型号工作温度范围为-55℃~125℃
- SN74系列型号工作温度范围为0℃~70℃
- 电源电压最大值为7V，截止态输出电压最大值为7V
- 存储温度范围为-65℃~150℃
